LockJet LJ18340 Hochdruck-Kühlmitteldüse 3/8 NPT/BSPT, Ø 5,59 mm, Verlängerung 19,05 mm · VE 5 Stück
169,47€
exkl. 19 % MwSt. zzgl. Versandkosten

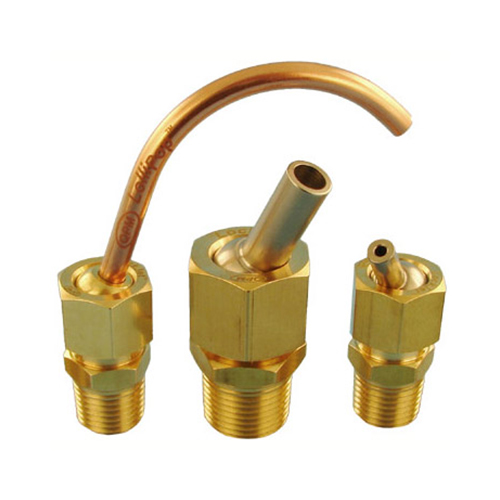

QPM LockJet LJ18340 – ausrichtbare und feststellbare Kühlmitteldüse mit 3/8 NPT/BSPT-Anschluss.
- Durchlass: Ø 5,59 mm
- Verlängerung: 19,05 mm
- Maximaler Verstellwinkel F: 27°
- Maximal 100 bar · VE 5 Stück
- Beschreibung
- Downloads
- Zusätzliche Informationen
- Produktsicherheit
Beschreibung
QPM LockJet · Artikel LJ18340
LockJet LJ18340 – 3/8 NPT/BSPT, Durchlass 5,59 mm
Diese LockJet-Ausführung kombiniert einen 3/8 NPT/BSPT-Anschluss mit einem Durchlass von 5,59 mm und einer Verlängerung von 19,05 mm. Der maximal zulässige Verstellwinkel F dieser Artikelnummer beträgt laut Tabelle 27°. Die Lieferung erfolgt als komplette Düse in einer Verpackungseinheit von fünf Stück.
Technische Daten dieser Ausführung
| Artikelnummer | LJ18340 |
|---|---|
| Anschlussgewinde E | 3/8 NPT/BSPT |
| Düsendurchlass d | 5,59 mm (0.22″) |
| Länge L | 19,05 mm (0.75″) |
| Maximaler Verstellwinkel F | 27° |
| Gehäuse und Überwurfmutter | Messing |
| Kugeleinsatz laut Datenblatt | SSB23540 · Edelstahl |
| Maximaler Betriebsdruck | 100 bar / 1500 PSI laut Hersteller |
| Maximale Betriebstemperatur | 150 °C / 300 °F laut Hersteller |
| Lieferumfang | Komplette Düse: Gehäuse, Mutter und Kugeleinsatz |
| Verpackungseinheit | 5 komplette Düsen |

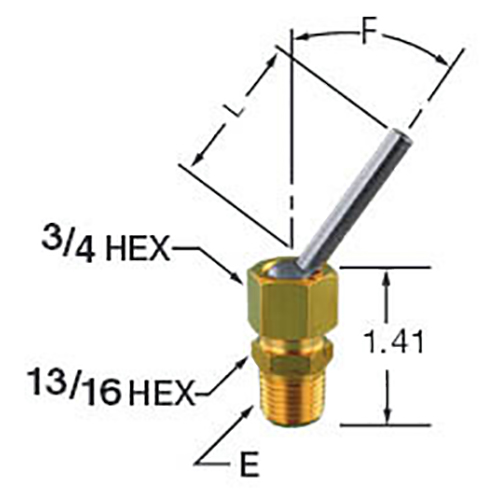

Die Millimeterwerte wurden aus den Zollmaßen des Originalblatts umgerechnet und auf zwei Dezimalstellen gerundet. Die Buchstaben d, E, F und L beziehen sich auf die Zeichnung. Die Artikelnummer SSB23540 bezeichnet den separaten Einsatz; dieser Artikel ist die komplette LockJet-Düse.
Freigegebene Unterlagen

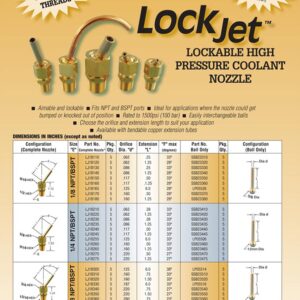

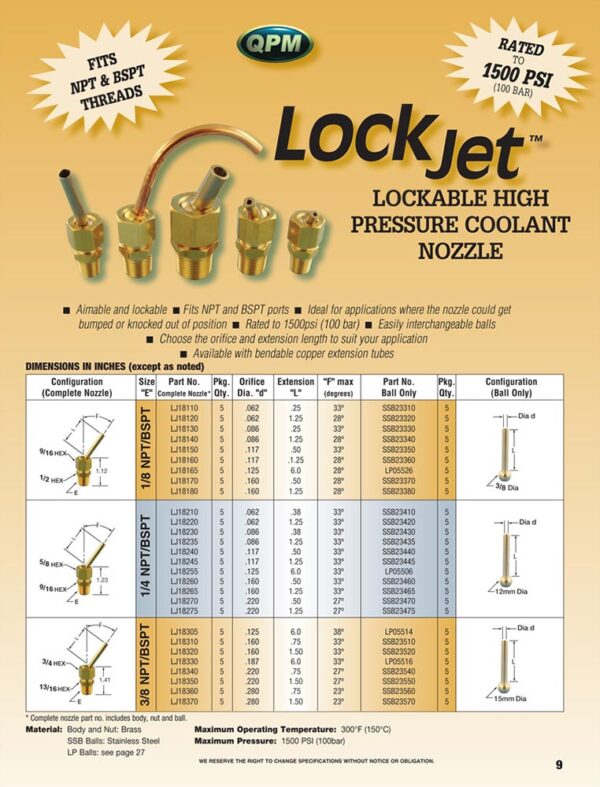

Passende Kataloge und Datenblätter
Öffnen Sie das gewünschte PDF in einem neuen Browserfenster. Dort können Sie es ansehen, speichern oder ausdrucken.
Weitere Kataloge und freigegebene Datenblätter finden Sie im SKANTEK Downloadcenter.
Alle Downloads ansehenZusätzliche Informationen
| Gewicht | 0,1 kg |
|---|---|
| Artikel | Gewindedüse |
| Variante | 3/8", mit Rohr |
| Marke | QPM |
| Typ | LockJet(100 bar) |
| Artikelnummer | LJ18340 |
| EAN | 4872363122929 |
| HAN | LJ18340 |
