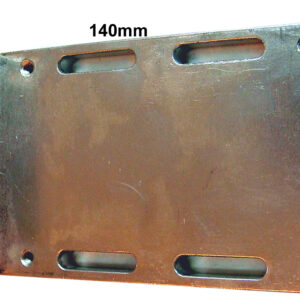

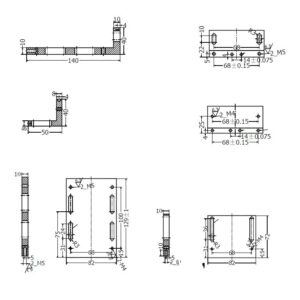

Montagesatz für Glasmaßstäbe
Winkel und Montageplatten für den maschinenspezifischen Anbau eines SINO Glasmaßstabs.
Produkt ansehen →SKANTEK · ORIGINAL (DE) SINO · MONTAGE & ERSATZTEILE
SINO Zubehör für Digitalanzeigen & Glasmaßstäbe
Passendes Zubehör für Ihre Werkzeugmaschine: Montagesätze, Schwenkarme, Verlängerungskabel, Ersatz-Leseköpfe und Gehäuse für SINO Messsysteme. Wählen Sie nach Gerät, Einbausituation und Anschluss – für Nachrüstung, Erweiterung und Instandhaltung.
Vor der Bestellung prüfen: Modell / KA-Serie · Befestigung & Einbauraum · Kabellänge & Steckerbelegung
SKANTEK · ORIGINAL (DE) SINO Zubehör · Passgenau auswählen
SINO Zubehör für Digitalanzeigen und Längenmesssysteme
Montagesätze, Schwenkarme, Verlängerungskabel, Ersatz-Leseköpfe und robuste Gehäuselösungen für die fachgerechte Installation, Erweiterung oder Instandsetzung Ihres SINO Messsystems.
Das passende Zubehör direkt auswählen
Wählen Sie nach Einsatzbereich. Auf der jeweiligen Produktseite finden Sie Ausführung, Lieferumfang und verfügbare Varianten.
Schwenkarm für Drehmaschinen
Halterung zur gut erreichbaren und ablesbaren Positionierung der Digitalanzeige. Befestigung und Einbauraum prüfen.
Produkt ansehen →Schwenkarm für Fräsmaschinen
Gerade Ausführung für eine stabile Montage der SINO Positionsanzeige an der Maschine. Befestigung nach der Einbausituation wählen.

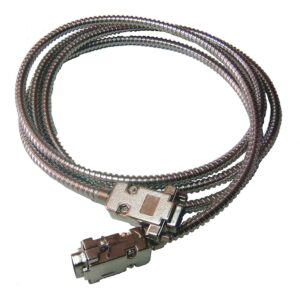

Produkt ansehen →SINO Verlängerungskabel
Für größere Abstände zwischen Messsystem und Digitalanzeige. Bei SKANTEK in 1, 2, 3, 5 und 8 Metern erhältlich.
1 Meter →2 Meter →3 Meter →5 Meter →8 Meter →Ersatz-Lesekopf der KA-Serie
Ersatzkomponente für geeignete SINO Glasmaßstäbe der KA-Serie – Kompatibilität vorab prüfen.

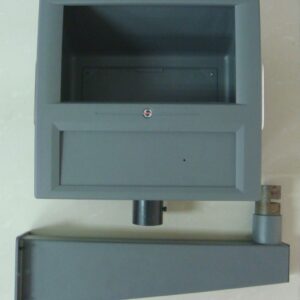

Produkt ansehen →SINO DRO CASE
Stabile Gehäuselösung für die geschützte und übersichtliche Unterbringung einer Positionsanzeige.
Produkt ansehen →Zubehör richtig auswählen
1. Gerät und Baureihe
Modellbezeichnung der Digitalanzeige beziehungsweise KA-Serie des Glasmaßstabs feststellen.
2. Mechanische Ausführung
Einbauraum, Befestigungspunkte, Kabelführung und benötigte Kabellänge an der Maschine prüfen.
3. Elektrische Kompatibilität
Signalart, Auflösung, Anschluss und Steckerbelegung müssen zum vorhandenen System passen.
Wichtig: Zubehör darf nicht allein nach der optischen Ähnlichkeit ausgewählt werden. Besonders bei Leseköpfen und Kabeln müssen die technischen Schnittstellen übereinstimmen.
Montagezubehör für Werkzeugmaschinen
SINO Zubehör bei SKANTEK unterstützt die fachgerechte Nachrüstung und Instandhaltung digitaler Positionsmesssysteme an Drehmaschinen, Fräsmaschinen, Bohrmaschinen, Schleifmaschinen und Sondermaschinen. Schwenkarme dienen dabei der ergonomischen Befestigung der Digitalanzeige. Montagesätze und Schutzkomponenten werden dagegen am Glasmaßstab beziehungsweise Messsystem eingesetzt.
Eine sorgfältige Auswahl schützt Leitungen und Messkomponenten, schafft eine sichere Bedienposition und hilft, die zuverlässige Funktion des Gesamtsystems im Werkstatt- und Industrieeinsatz zu erhalten.
FAQ zu SINO Zubehör
Antworten zu Auswahl, Kompatibilität und Montage.
Welches Zubehör benötige ich für die Nachrüstung einer Werkzeugmaschine?
Das hängt von Maschine und Einbausituation ab. Üblicherweise werden eine geeignete Halterung für die Digitalanzeige, maschinenspezifisch angepasste Montageteile für die Messsysteme sowie eine geschützte Kabelführung benötigt. Prüfen Sie vorab Befestigungspunkte, Einbauraum und Leitungswege.
Worin unterscheiden sich die Schwenkarme für Dreh- und Fräsmaschinen?
Entscheidend sind die gewünschte Bedienposition, die vorhandenen Befestigungsmöglichkeiten und ausreichend Freiraum zu beweglichen Maschinenteilen. Prüfen Sie Form und Abmessungen der jeweiligen Produktausführung.
Kann der Montagesatz ohne Anpassung an jeder Maschine verwendet werden?
Nein. Der Standardsatz enthält vorbereitete Winkel und Montageplatten, kann aber abhängig von Maschinengeometrie und Messsystem angepasst werden müssen. Die Montage muss verwindungsfrei erfolgen und die zulässigen Ausrichttoleranzen des Messsystems berücksichtigen.
Kann ich ein SINO Verlängerungskabel beliebig auswählen?
Die Länge kann passend zum Leitungsweg gewählt werden. Zusätzlich müssen Anschluss, Signalstandard und Steckerbelegung mit Digitalanzeige und Messsystem übereinstimmen. Das Kabel sollte mit ausreichendem Abstand zu leistungsführenden Leitungen verlegt und mechanisch geschützt werden.
Passt jeder Ersatz-Lesekopf zu jedem SINO Glasmaßstab?
Nein. Der Lesekopf muss zur jeweiligen KA-Baureihe und zur elektrischen Ausführung des vorhandenen Messsystems passen. Vor der Bestellung sind mindestens Typbezeichnung, Auflösung, Signalart, Stecker und Anschlussbelegung abzugleichen.
Welche Aufgabe hat eine Schutzabdeckung am Glasmaßstab?
Sie reduziert den direkten Eintrag von Spänen, Staub, Schmutz und Kühlschmierstoff in den Bereich des Messsystems. Die Abdeckung muss zur Profilgröße, Messlänge und Einbaulage passen und darf Lesekopf oder Kabel nicht behindern.
Ist Zubehör für Glasmaßstäbe auch für Magnetband-Längenmesssysteme geeignet?
Nicht automatisch. Mechanische Abmessungen, Sensorführung, Signalstandard und Anschlüsse können sich unterscheiden. Verwenden Sie Zubehör nur, wenn es ausdrücklich für das vorhandene Magnetband-Längenmesssystem vorgesehen oder technisch eindeutig kompatibel ist.
Welche Angaben sollte ich vor der Bestellung bereithalten?
Hilfreich sind Modellbezeichnung und Fotos des Typenschilds, die KA-Baureihe, Messlänge, Auflösung, Signalart, Steckerbelegung sowie Maße und Fotos der Einbausituation. Damit lässt sich die passende Ausführung zuverlässig eingrenzen.
Benötigen Sie zusätzlich einen passenden Glasmaßstab?
Vergleichen Sie KA-200, KA-300, KA-500 und KA-600 nach Profilgröße, Messlänge und Einbauraum.
Passenden SINO Glasmaßstab finden →Positionsanzeigen ansehen →
