Abgewinkelte Düsen
Varianten mit 30°, 60° oder 90° führen den Kühlmittelstrahl gezielt an schwer erreichbare Bearbeitungsstellen.
HIRT-LINE · TYP‑0 · Präziser Kühlmittelstrahl
Düsen TYP‑0
Kompakte Edelstahldüsen für eine gezielte Kühlmittelzufuhr bei engem Bauraum – gerade, abgewinkelt oder mit mehreren Auslässen.
- Bohrungen Ø 0,5–3,0 mm
- M8 × 0,75
- Edelstahl 1.4305
- bis 80 bar
Technische Einordnung
TYP‑0 Düsen gezielt auswählen.
Die Düse bestimmt Austrittsrichtung, Strahlaufteilung und Kühlmittelmenge. Entscheidend sind Bohrungsdurchmesser, Winkel und die Position der Bearbeitungsstelle.
Die Angaben beschreiben die Systemgröße. Prüfen Sie Druck- und Temperatureignung für die tatsächliche Ausführung und sämtliche eingesetzten Komponenten. Das Elementgewinde bezeichnet die Verbindung innerhalb des Systems; der Maschinenanschluss wird über den passenden Adapter hergestellt.
Noch unsicher bei der Baugröße? Alle vier HIRT-LINE-Systemgrößen ansehen.
SystemgrößeTYP‑0 · 1/8″
SystemdurchlassØ 3,2 mm
DüsenbohrungenØ 0,5–3,0 mm
ElementgewindeM8 × 0,75
Druckbis 80 bar
Werkstoff1.4305 · V2A
Düsenformen
Strahlrichtung passend zur Anwendung.
Die Beispiele zeigen typische Bauformen des kompakten TYP‑0-Systems. Die genaue Bohrung und Artikelnummer entnehmen Sie der Produktauswahl oder dem TYP‑0-Katalog.

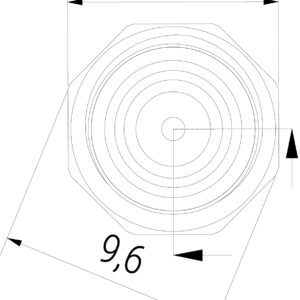

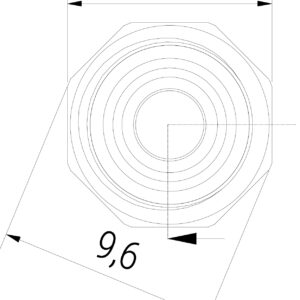

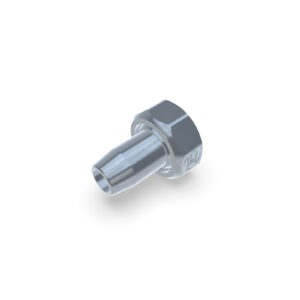

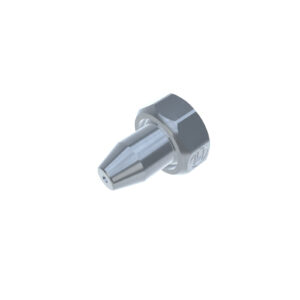

Einzelauslass
Ein definierter Auslass konzentriert den Kühlmittelstrom auf Werkzeugschneide oder Bearbeitungszone.
Mehrfachauslass
Düsen mit mehreren Bohrungen verteilen den Kühlmittelstrom auf mehrere Kontaktpunkte oder eine breitere Zone.
Auswahl in vier Schritten
Von der Bearbeitungsstelle zur passenden Düse.
01
Strahlposition bestimmen
Abstand, Richtung und verfügbare Einbauhöhe an der Bearbeitungsstelle prüfen.
02
Winkel auswählen
Gerade, 30°, 60° oder 90° passend zum Verlauf des TYP‑0-Aufbaus wählen.
03
Bohrung festlegen
Kleine Bohrungen erzeugen einen konzentrierten Strahl; größere Bohrungen erhöhen den möglichen Volumenstrom.
04
Betriebsdaten prüfen
Druck, Medium, Temperatur und die Daten des konkreten Einzelartikels abgleichen.
Häufige Fragen
TYP‑0 Düsen richtig einordnen.
Welche Düsenbohrungen sind bei TYP‑0 verfügbar?
Im Standardsortiment sind unter anderem gerade Düsen mit Ø 0,5, 1,0, 2,0 und 3,0 mm sowie abgewinkelte und mehrstrahlige Varianten aufgeführt. Verbindlich ist die aktuelle Produktübersicht.
Welche Bohrung ist für meine Anwendung geeignet?
Die Auswahl hängt von gewünschtem Volumenstrom, Betriebsdruck, Medium und Abstand zur Bearbeitungsstelle ab. Eine kleinere Bohrung bündelt den Strahl stärker; eine größere Bohrung ermöglicht mehr Durchfluss.
Kann eine TYP‑0 Düse direkt an andere Systemgrößen montiert werden?
Die Systemgrößen verwenden unterschiedliche Elementgewinde. Für eine Verbindung mit TYP‑1, TYP‑2 oder TYP‑3 ist die jeweils vorgesehene Reduktion erforderlich.
Sind Sonderdüsen erhältlich?
Abweichende Bohrungen, Strahlformen und temperaturbeständige ES-Ausführungen sind je nach Anwendung auf Anfrage möglich.
Hinweis zur Auswahl
Einzelartikel technisch prüfen.
Die Systemdaten dienen der Einordnung. Verbindlich für Bohrung, Winkel, Abmessungen und Verfügbarkeit sind die Angaben der jeweiligen Produktseite und der aktuellen technischen Unterlagen.
