HIRT-LINE · TYP-0
Gerade Edelstahl-Elemente für den modularen Aufbau einer präzise ausgerichteten Kühlmittelleitung. Vergleichen Sie Gesamtlänge und effektive Länge vor der Auswahl.
exkl. 19 % MwSt.
zzgl. Versandkosten
exkl. 19 % MwSt.
zzgl. Versandkosten
exkl. 19 % MwSt.
zzgl. Versandkosten
Technische Einordnung
Die effektive Länge bezeichnet den Längenzuwachs nach dem Zusammenfügen. Sie ist für die Planung der Reichweite wichtiger als die reine Bauteillänge.
Die Angaben beschreiben die Systemgröße. Prüfen Sie Druck- und Temperatureignung für die tatsächliche Ausführung und sämtliche eingesetzten Komponenten. Das Elementgewinde bezeichnet die Verbindung innerhalb des Systems; der Maschinenanschluss wird über den passenden Adapter hergestellt.
Noch unsicher bei der Baugröße? Alle vier HIRT-LINE-Systemgrößen ansehen.
Komponenten und Funktionen
Die Angaben entsprechen der TYP‑0-Produktübersicht; verbindlich sind die Daten des jeweils ausgewählten Einzelartikels.

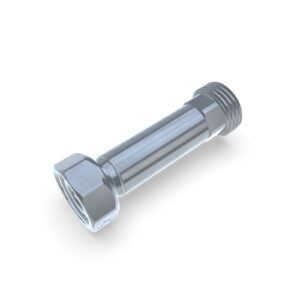

Kompaktes Basiselement für kleine Längenänderungen und enge Einbauräume.
Für einen größeren Abstand zwischen Anschluss und Bearbeitungsstelle.
Längeres Element, wenn die Leitung mehr Reichweite benötigt.
Beidseitige Kugelausführung; den vorgesehenen Anschluss im Aufbau prüfen.
Auswahl in drei Schritten
Maschinenanschluss bis zum gewünschten Düsenpunkt inklusive Hindernissen erfassen.
Die Zuwächse der montierten Elemente verwenden; nicht einfach deren Nennlängen summieren.
Bei Richtungsänderungen passende TYP‑0-Winkelelemente mit einplanen.
Häufige Fragen
Sie beschreibt den Längenzuwachs im verbundenen System. Für 0‑GE sind im TYP‑0-Datenblatt 11,4 mm Bauteillänge und 9,3 mm effektive Länge angegeben.
Nein. 0‑GE‑DK ist als beidseitige Kugelausführung ausgewiesen. Vor dem Einsatz muss die konkrete Anschlussgeometrie passen.
Ja, innerhalb des TYP‑0-Systems. Die erreichbare Position und die sichere Befestigung des Gesamtausbaus müssen am Einbauort geprüft werden.
Hinweis zur Auswahl
Die Systemdaten dienen der Orientierung. Maßgeblich sind Anschluss, Abmessungen, Werkstoff und Verfügbarkeit auf der konkreten Produktseite.
