HIRT-LINE Düse gerade mit Bohrungen 5xØ3mm – 3-DU-LL-5-3
121,30€exkl. 19 % MwSt.
zzgl. Versandkosten
-

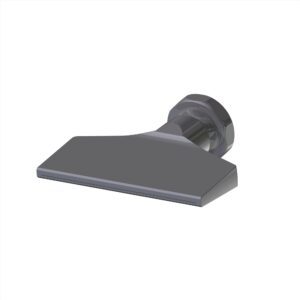

HIRT-LINE Flachdüse Schlitzbreite 101×0,6mm gerader Strahl – 3-DU-SL-107-GS-0.6
614,66€exkl. 19 % MwSt.
zzgl. Versandkosten
-
HIRT-LINE Flachdüse Schlitzbreite 101×1,2mm gerader Strahl – 3-DU-SL-107-GS-1.2
614,66€exkl. 19 % MwSt.
zzgl. Versandkosten
-

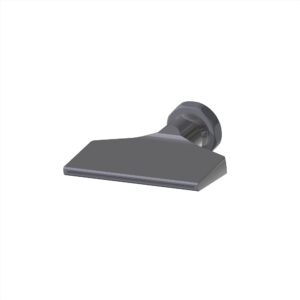

HIRT-LINE Flachdüse Schlitzbreite 101×2,0mm gerader Strahl – 3-DU-SL-107-GS
614,66€exkl. 19 % MwSt.
zzgl. Versandkosten
HIRT-LINE · System TYP‑3 · 3/4″
Düsen TYP‑3
HIRT-LINE Düsen TYP-3 führen das Kühlmittel an die Bearbeitungsstelle. Wählen Sie anhand der benötigten Strahlform, Austrittsrichtung und Einbausituation. Vergleichen Sie Bohrung beziehungsweise Schlitzgeometrie und Anschlussdaten des konkreten Artikels.
- 3/4″ System
- Ø 19,0 mm Durchlass
- M34 × 1,25
- Daten je Artikel prüfen
Technische Einordnung
Düsen für HIRT-LINE TYP‑3 auswählen.
Legen Sie zuerst Zielpunkt, Abstand und Freiraum am Werkzeug fest. Die Zuleitung stellen Sie mit Grundelementen TYP-3 zusammen; für Richtungswechsel ergänzen Sie Winkelelemente TYP-3. Der Systemdurchlass beschreibt nicht die Austrittsöffnung der gewählten Düse.
Die Angaben beschreiben die Systemgröße. Prüfen Sie Druck- und Temperatureignung für die tatsächliche Ausführung und sämtliche eingesetzten Komponenten. Das Elementgewinde bezeichnet die Verbindung innerhalb des Systems; der Maschinenanschluss wird über den passenden Adapter hergestellt.
Noch unsicher bei der Baugröße? Alle vier HIRT-LINE-Systemgrößen ansehen.
SystemTYP‑3 · 3/4″
DurchlassØ 19,0 mm
ElementgewindeM34 × 1,25
Systemdruck100 bar

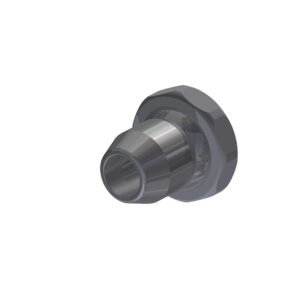

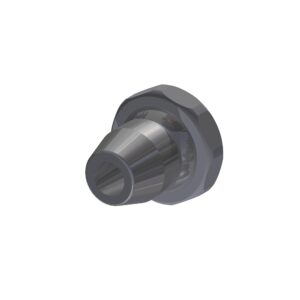

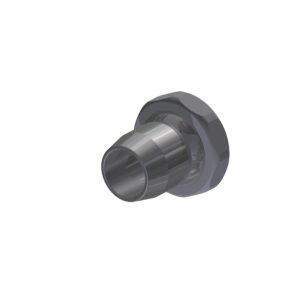

Beispiele3‑DU‑12 · 3‑DU‑15 · 3‑DU‑19
Auswahlhilfe
So finden Sie passende Düsen.
01
Anwendung prüfen
Austrittsform und Bohrung nach Anwendung wählen.
02
Ausführung wählen
Winkel, Abstand und Freiraum am Werkzeug prüfen.
03
Kombination abgleichen
Düse mit den TYP‑3-Elementen kombinieren.
Häufige Fragen
Fragen zu Düsen TYP‑3.
Welche Düse passt zur Anwendung?
Die Auswahl hängt von Strahlform, Austrittsbohrung, Winkel und Abstand zur Bearbeitungsstelle ab. Vergleichen Sie die Maße des einzelnen Artikels.
Wo finde ich technische Maße?
Maße und Eigenschaften stehen beim jeweiligen Artikel sowie im HIRT-LINE Gesamtkatalog. Gleichen Sie Artikelnummer und Anwendung vor der Bestellung ab.
Kann ich die 3D-Modelle herunterladen?
Die verlinkte Sketchfab-Sammlung zeigt die verfügbaren Modelle. Ob der Anbieter einen Download für ein einzelnes Modell freigibt, sehen Sie auf dessen Sketchfab-Seite.
Düsen TYP‑3 vergleichen.
Wählen Sie oben den passenden Artikel anhand von Anschluss, Maßen und Einbausituation.
