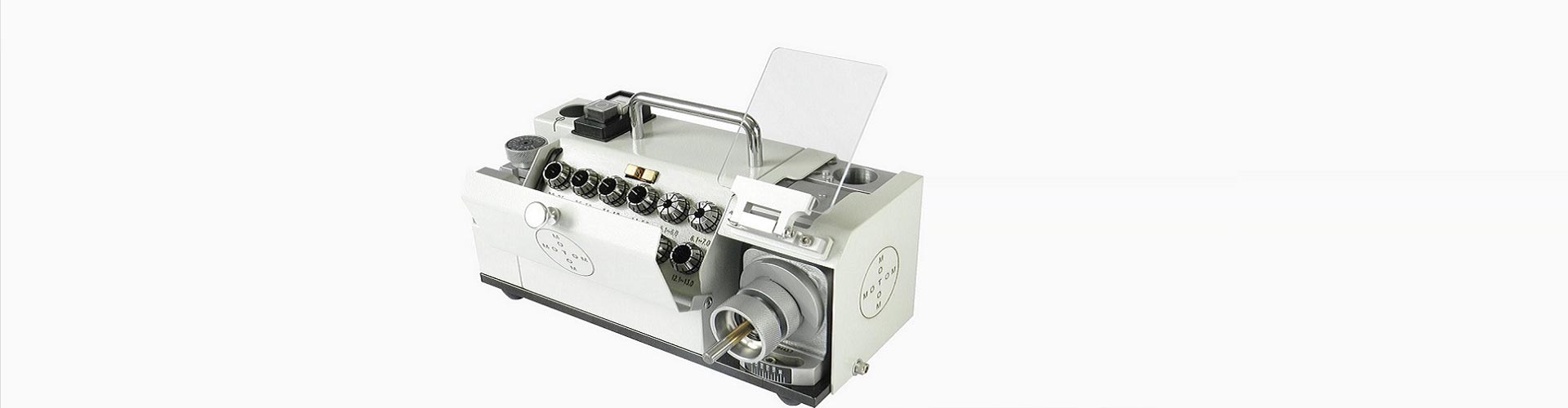

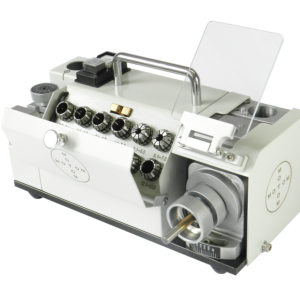

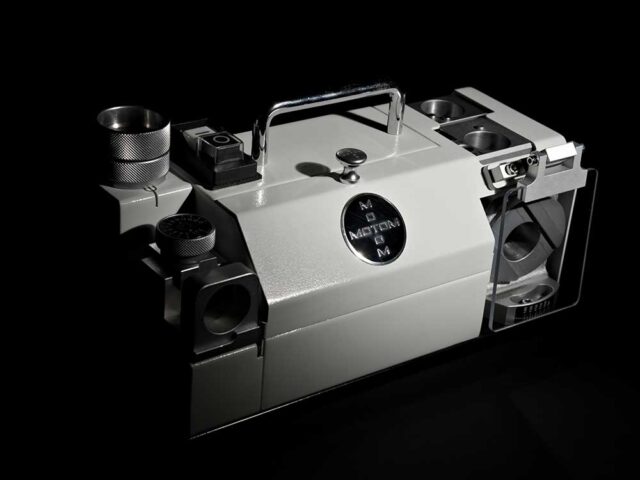

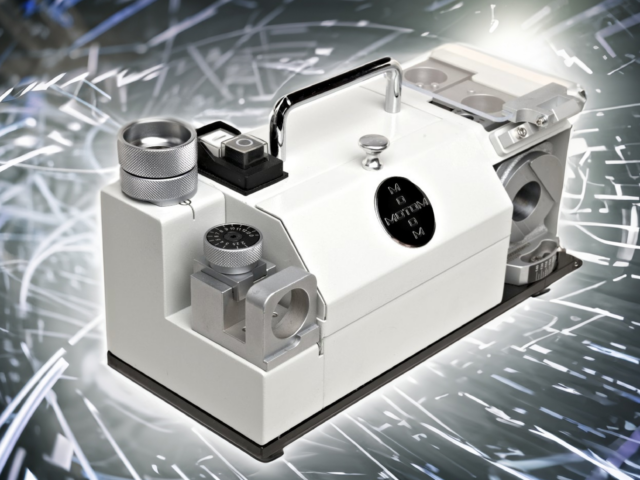

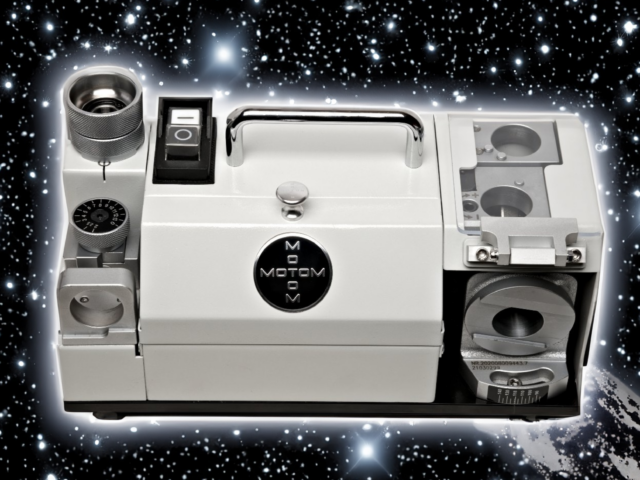

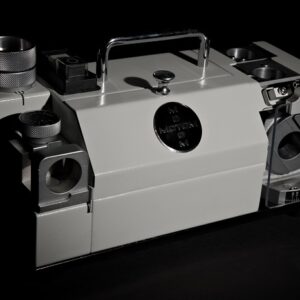

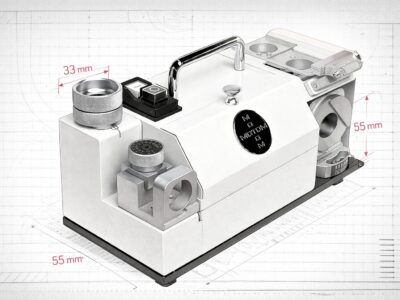

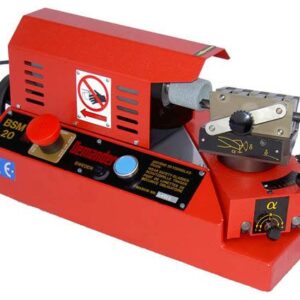

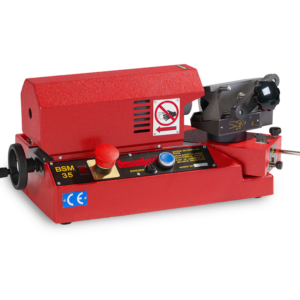

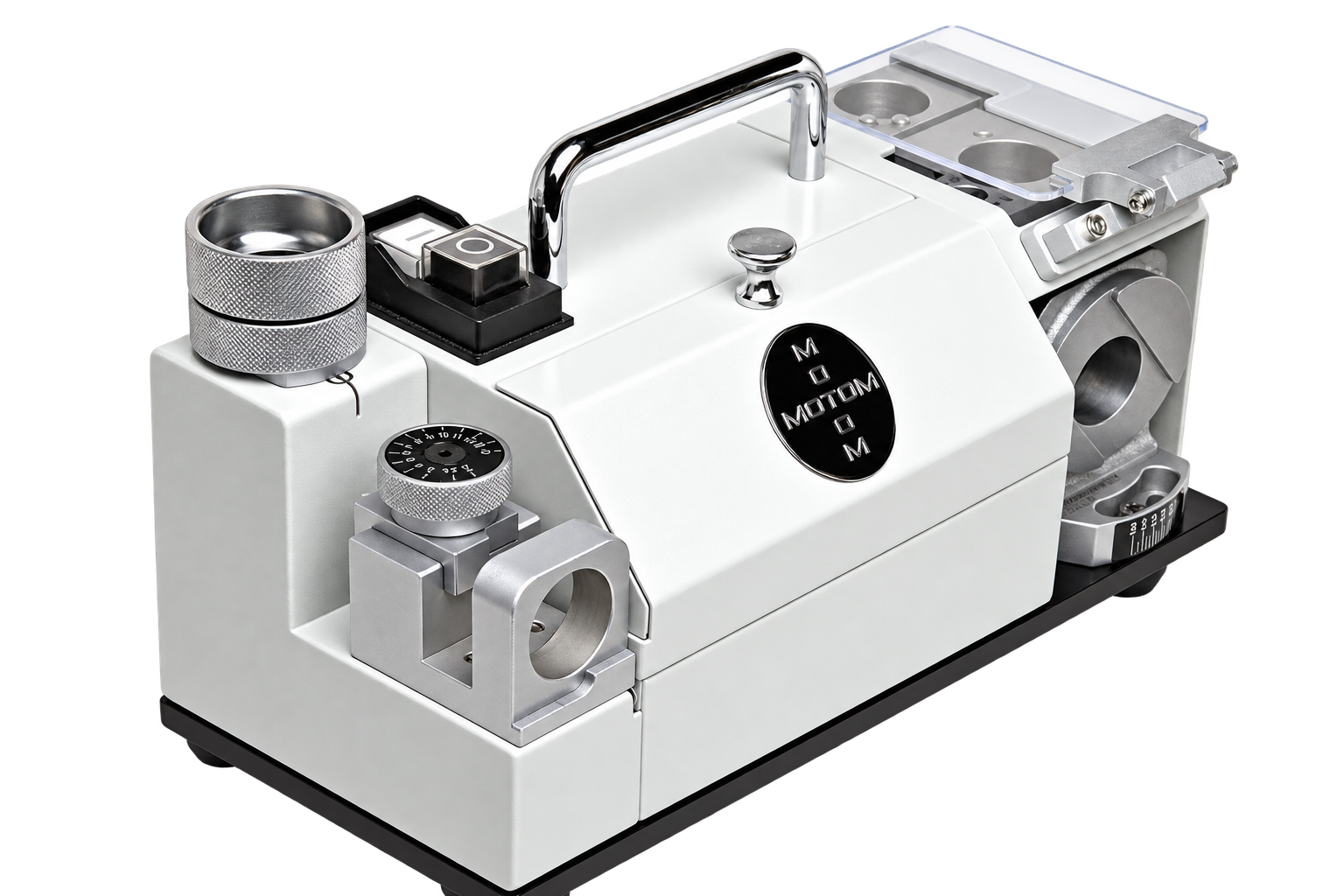

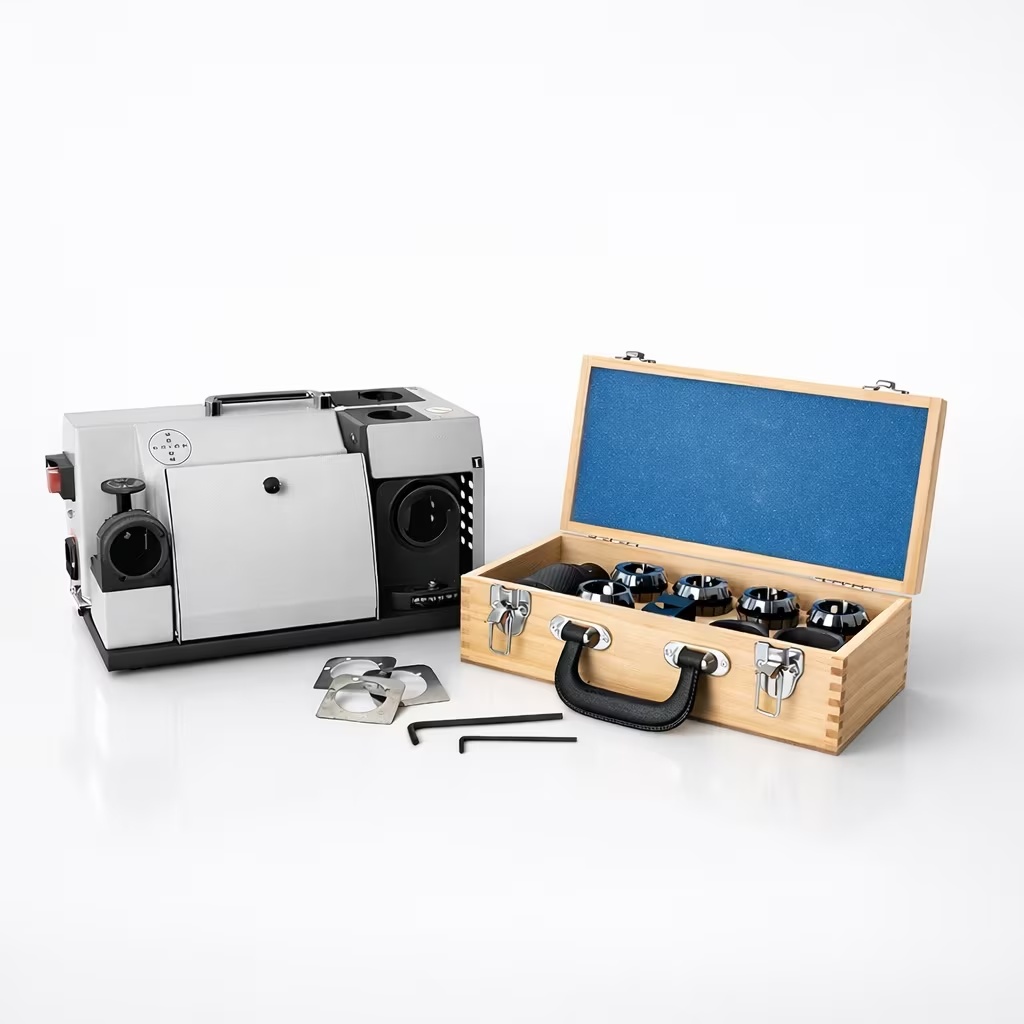

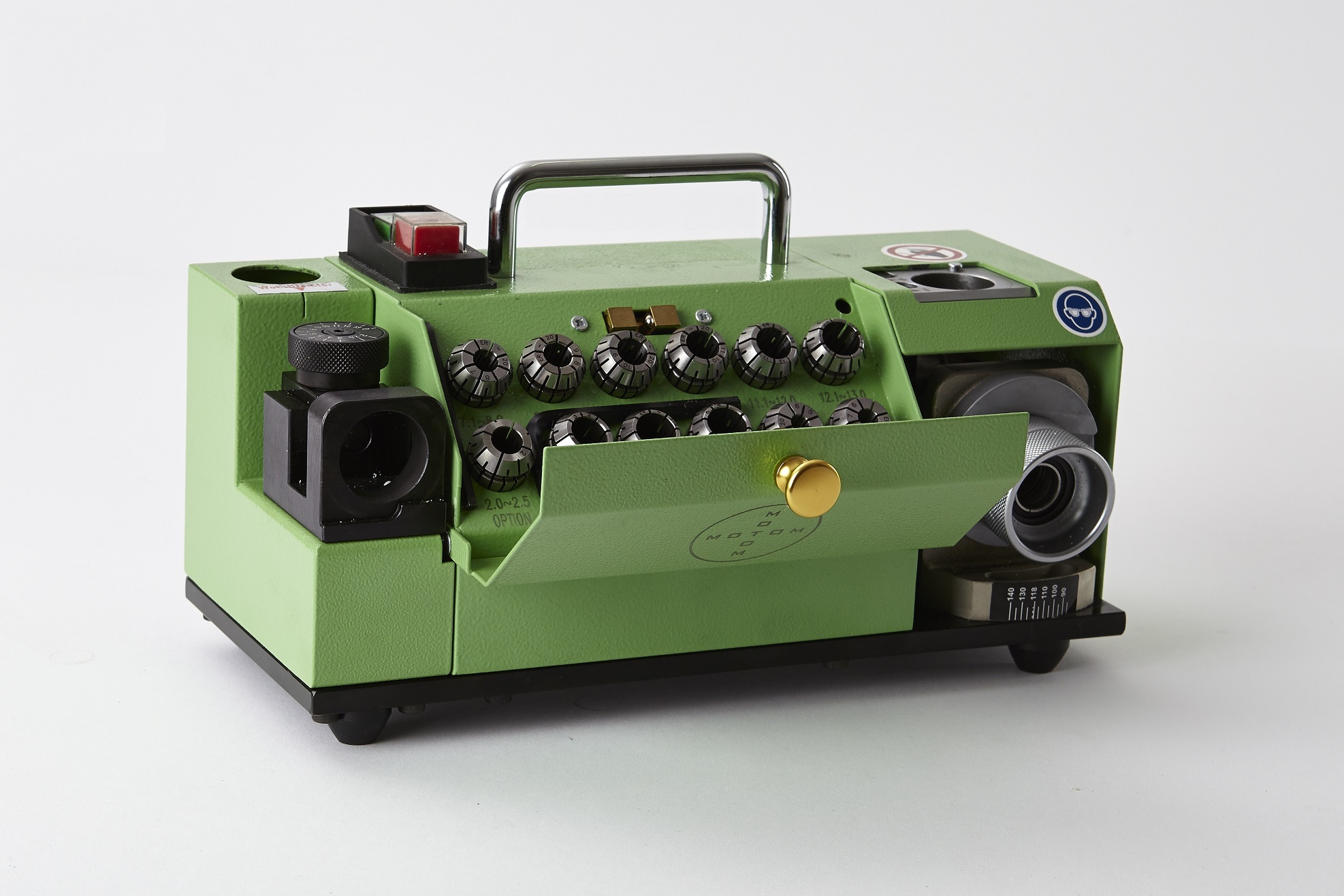

MOTOM

Bohrerschleifmaschinen

von 2 bis 34 mm

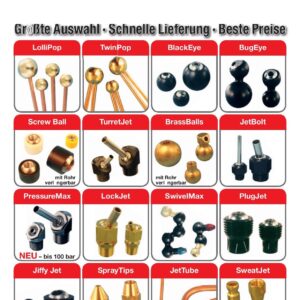

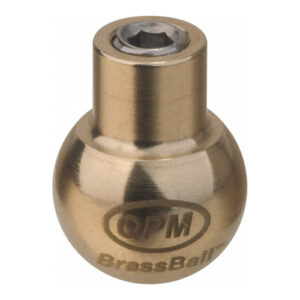

QPM

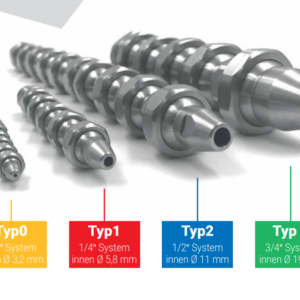

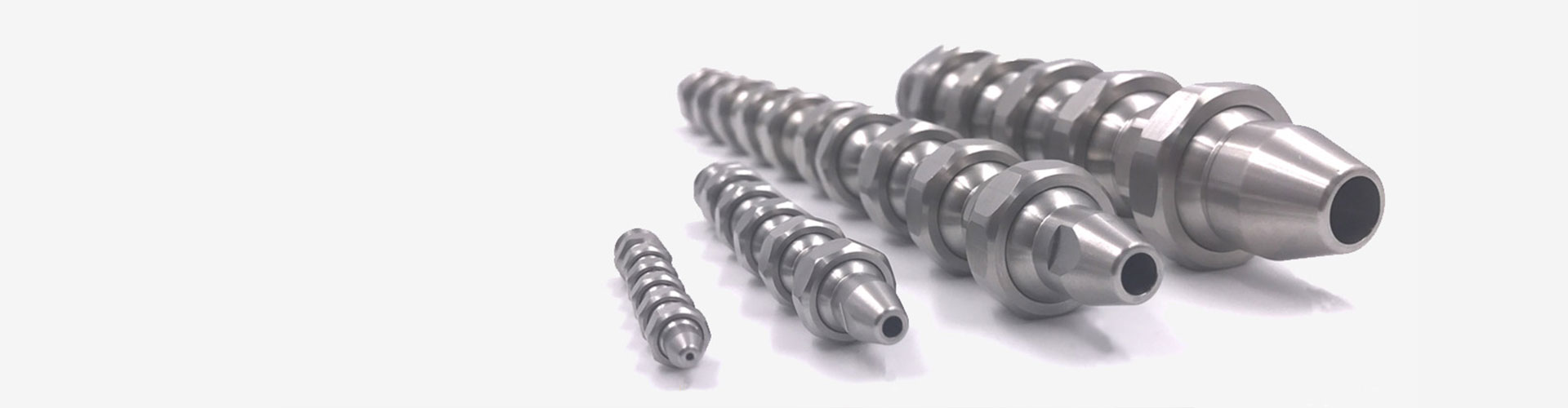

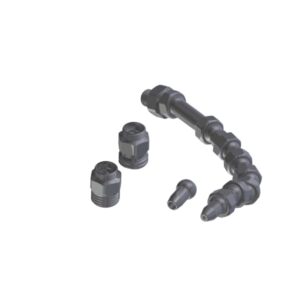

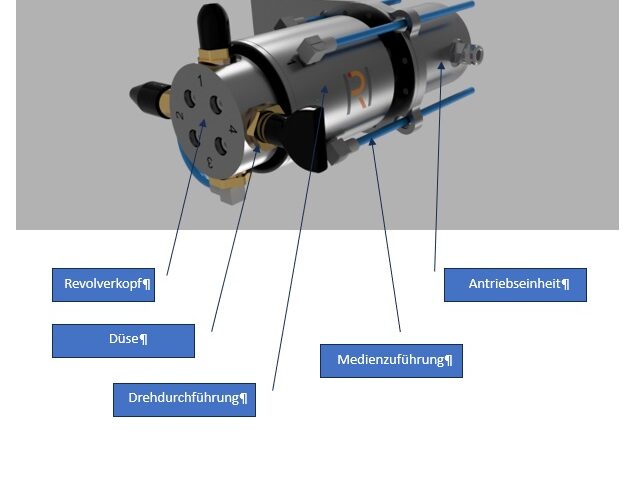

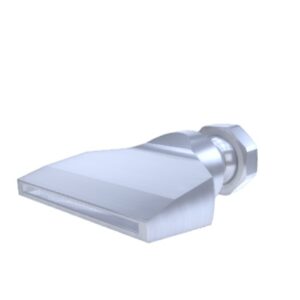

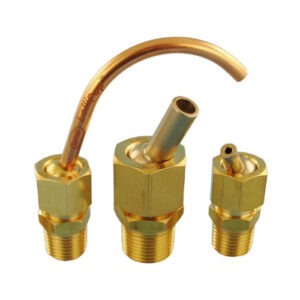

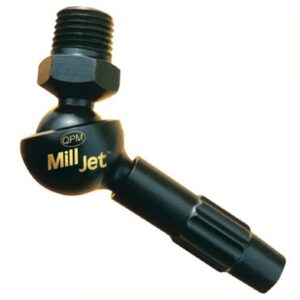

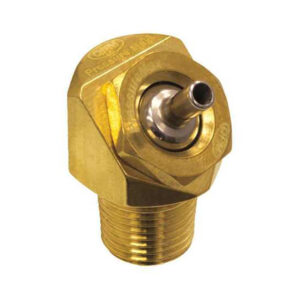

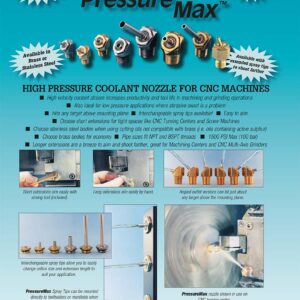

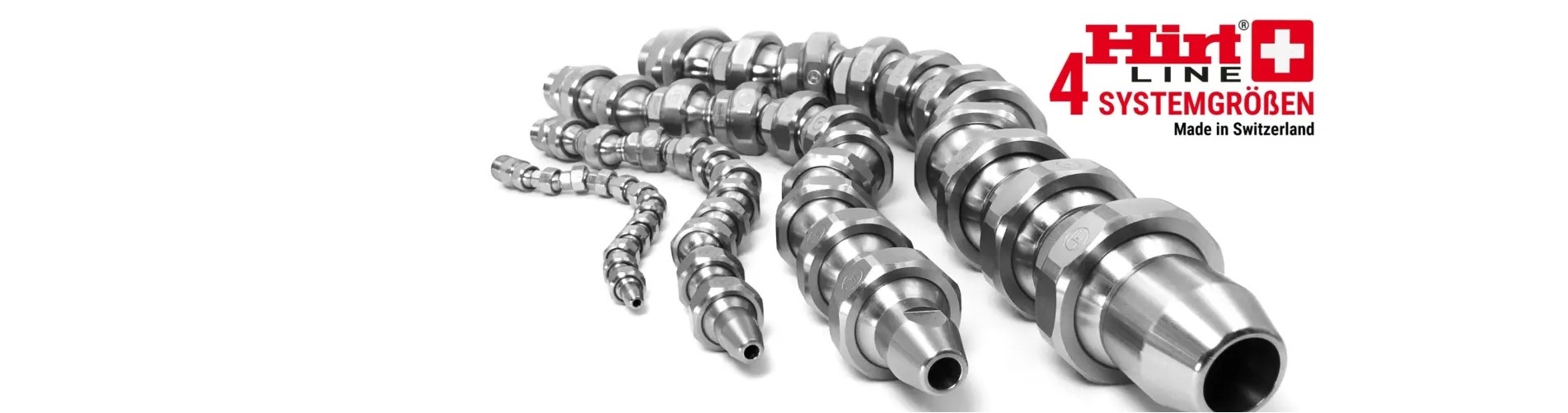

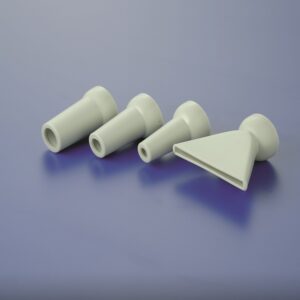

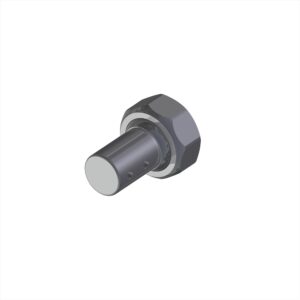

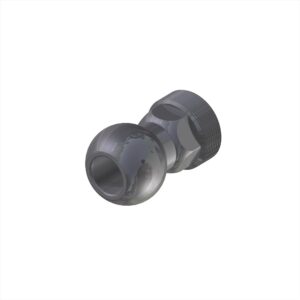

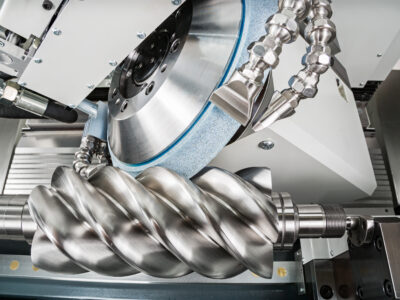

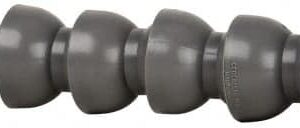

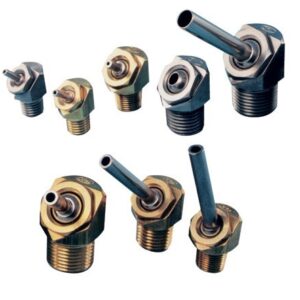

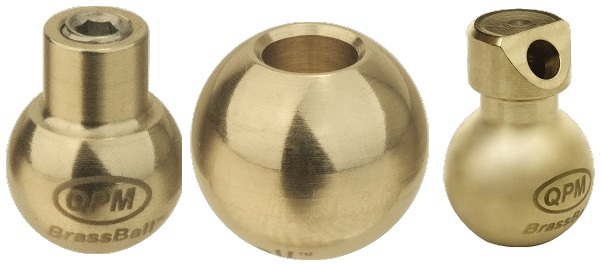

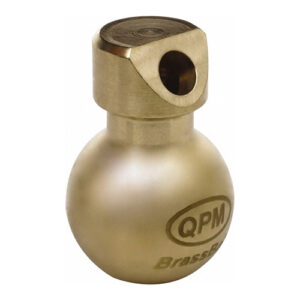

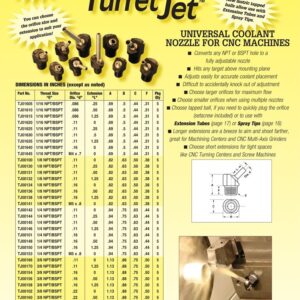

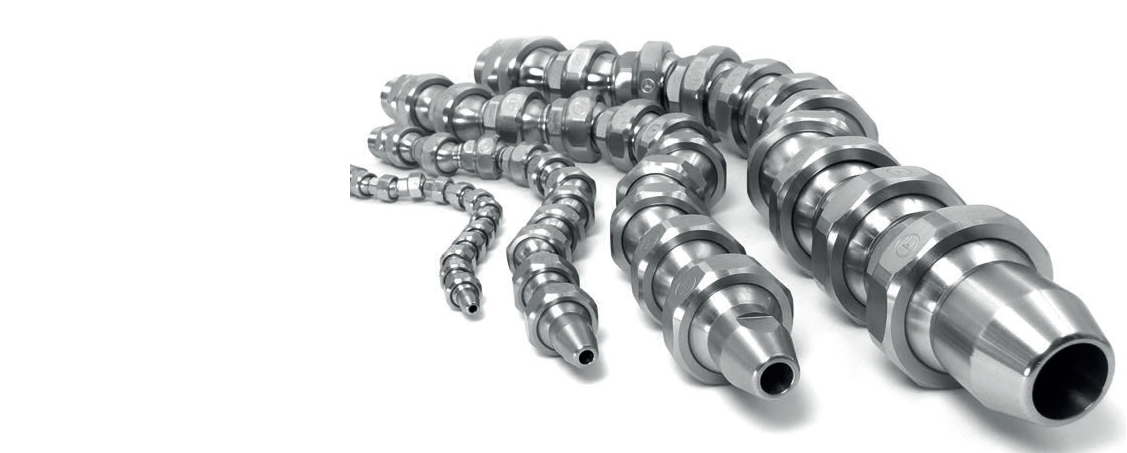

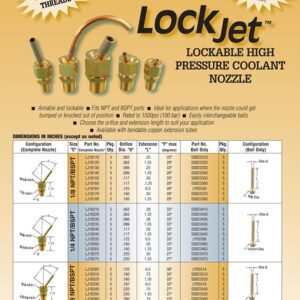

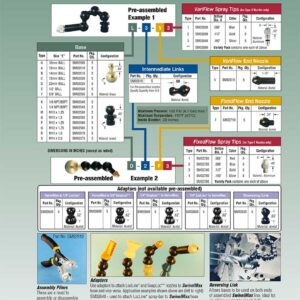

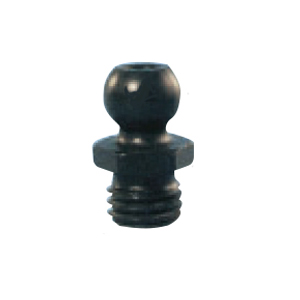

Kühlmitteldüsen

für jede CNC Maschine!

Entgratwerkzeuge

beidseitiges Entgraten in einem Arbeitsgang!

Preisaktion!

Neue Artikel

SINO Digitale Positionsanzeigen, Glasmaßstäbe und Magnetbandsysteme zum nachträglichenAnbau an Drehmaschinen, Fräsmaschinen, Schleifmaschinen, Erodiermaschinen, Bohrmaschinen u.a. Messanwendungen


Qualitätswerkzeug zu einem scharfen Preis!
Suchen sie das beste Werkzeug einer Spitzenmarke im Bereich der Messtechnik für Maschinen, Anlagen und Werkzeugmaschinen? Sino-digitalanzeigen.de bietet Ihnen eine einmalige Serie an professionellen Digitalanzeigen mit Glasmaßstäben.
Mit scharfen Preisen, Komplettpaketen, fast immer vorrätig und mit einer schnellen Lieferung! Zum Beispiel ein Komplettpaket für Ihre Deckel FP-1.

Pioniere mit mehr als 35 Jahren Erfahrung auf diesem Gebiet
Wir sind  bereits mehr als 35 Jahren spezialisiert im Verkauf von professionellem Messwerkzeugen, Digitalanzeigen, Anlagen und Zubehör für die metallverarbeitende Industrie. Hier arbeiten Fachleute mit langjähriger Erfahrung und viel technischem Knowhow. Wir haben also immer eine Antwort auf Ihre Fragen und denken aktiv mit Ihnen mit. Bei sino-digitalanzeigen.de sind Sie einfach am Besten versorgt!

Sino ist einer der weltgrössten Hersteller von Digitalanzeigen
SINO ist einer der weltgrößten Hersteller von hochwertigen Längenmeßsystemen für Werkzeugmaschinen und Messwertabtastprodukten und fertigt seit 1989 höchste Präzision mit geringster Toleranz.
Sino hat in der gesamten Industrie einen hervorragenden Ruf als einer der wenigen Hersteller weltweit der die hohen Qualitätsanforderungen der Industrie übererfüllt.


Wir denken mit Ihnen mit!
Sino- digitalanzeigen liefert schnell und günstig innerhalb Deutschlands.Der größte Teil unserer Kunden sind Betriebe in der Metall verarbeitenden Industrie wie Konstruktionen, Maschinenbau, CNC Drehen und Fräsen und Blechbearbeitung. Natürlich liefern wir auch direkt an den Endverbraucher.

Die SINO Digitalanzeigen bieten einen großen Funktionsumfang und sind für den industriellen Einsatz unter Werkstattbedingungen gebaut.Bei beengten Einbauverhältnissen z.B. an sehr kleinen Maschinen oder für sehr große Messlängen bis zu 30 m, können alternativ zu den Glasmassstäben auch Magnetbänder mit Leseköpfen / Sensoren eingesetzt werden, auch in Kombination mit Glasmaßstäben an einzelnen Achsen. Für den professionellen Einsatz empfehlen wir unsere SINO Positionsanzeigen und Glasmaßstäbe zur Nachrüstung oder als Austausch zu defekten Anzeigesysteme (z.B. EAE Mikronel 320 Serie) Wählen Sie aus unserer SINO SDS- Serie einfach die passende Digitalanzeige für Ihre Werkzeugmaschine aus. Von 1- Achsen bis 4- Achsen Anzeigegeräten.

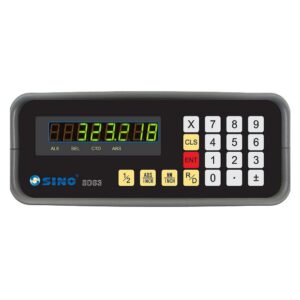

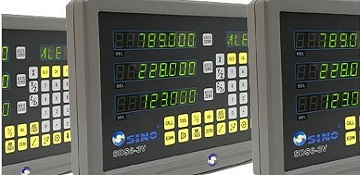

Modellübersicht Sino Digitalanzeigen

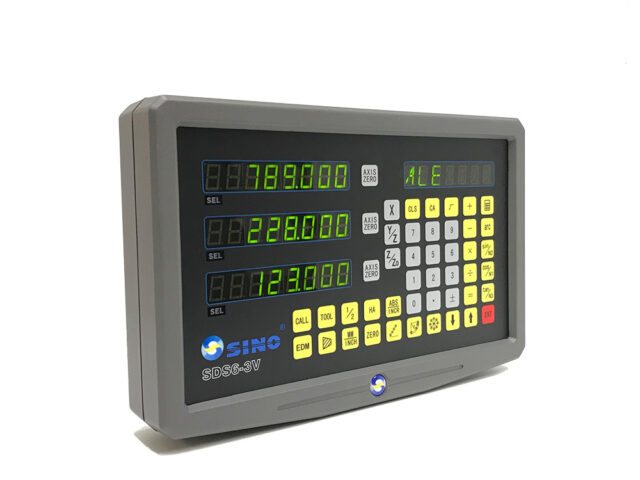

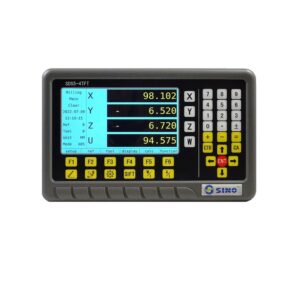

Sino SDS3-1: SINO Digitalanzeige für 1 Achse Sino SDS3-1E: SINO Digitalanzeige für 1 Achse mit 1 Abschaltpunkt Sino SDS3-1EA+EB: SINO Digitalanzeige für 1 Achse mit 2 Abschaltpunkten Sino SDS3-1C: SINO Digitalanzeige für 1 Achse mit min/max Anzeige Sino SDS3-1F: SINO Digitalanzeige für 1 Achse mit externem Ausgang Sino SDS5-4V: SINO Digitalanzeige für 4 Achsen mit TFT Bildschirm Sino SDS6-2V: SINO Digitalanzeige für 2 Achsen Sino SDS6-2VF: SINO Digitalanzeige für 2 Achsen mit externem Ausgang Sino SDS6-3V:

SINO Digitalanzeige für 3 Achsen Sino SDS6-3VE: SINO Digitalanzeige für 3 Achsen mit 1 Abschaltpunkt Sino SDS6-3VF:

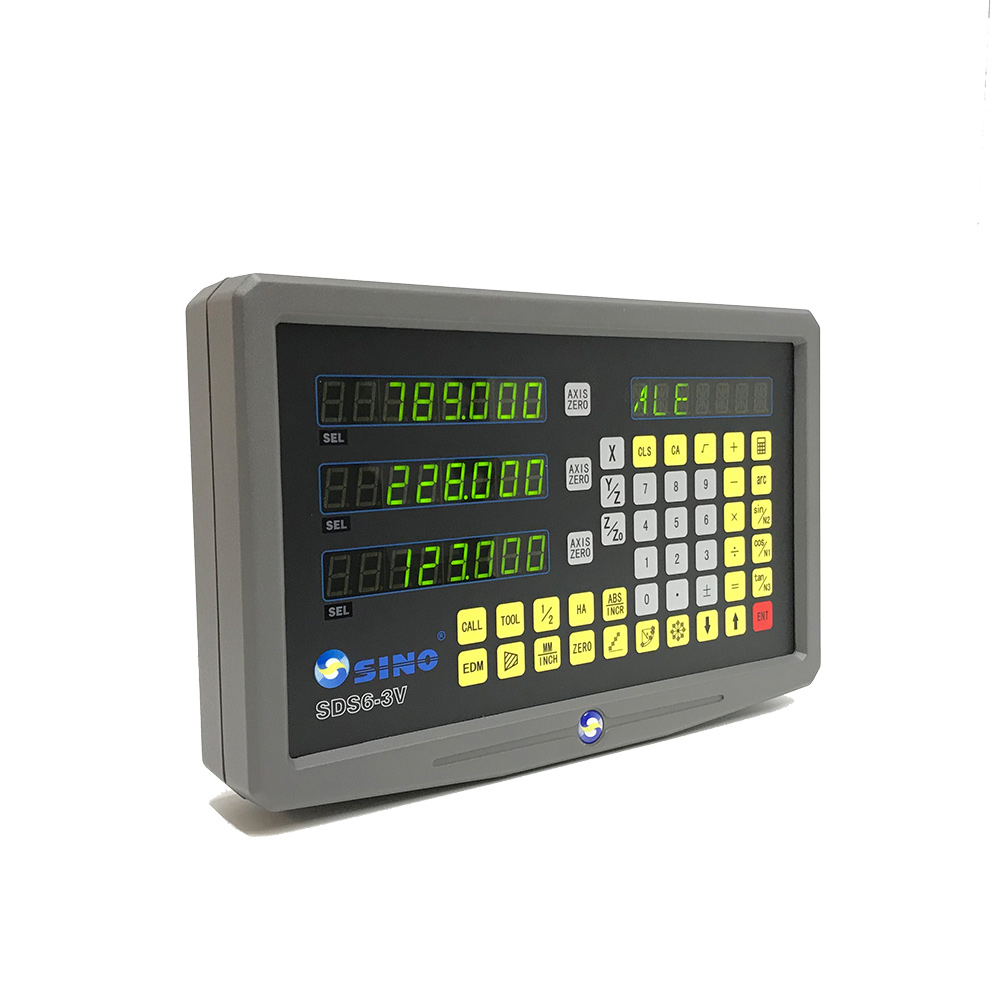

SINO Digitalanzeige für 3 Achsen mit externem Ausgang Sino SDS6-4V: SINO Digitalanzeige für 4 Achsen mit autom. Verrechnung der Z-Achsen Sino SDS6-4VF: SINO Digitalanzeige für 4 Achsen mit externem Ausgang Sino SDS6-3VABM: SINO Digitalanzeige für 3 Achsen für Anbaumeßschieber Bei Bestellung einer SINO Anzeige ist immer ein Montagekit enthalten. (Haltearm und Montageteile für die Maßstäbe). Wählen Sie den passenden Tragarm zu Ihrer Maschine.

Dreharm- gerade/ Fräsarm- abgewinkelt). Optional: Standfuss+Stehrack, stabiles Gehäuse- CASE inkl. Haltearm.

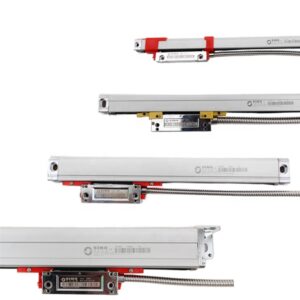

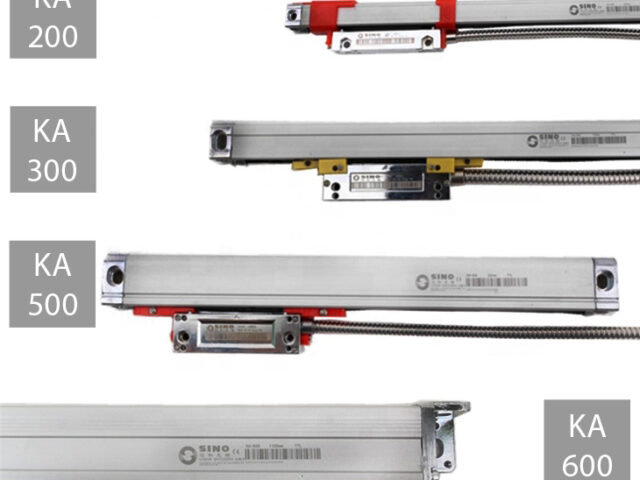

Wir liefern Ihnen SINO Glasmaßstäbe in 4 verschiedenen Profilgrössen

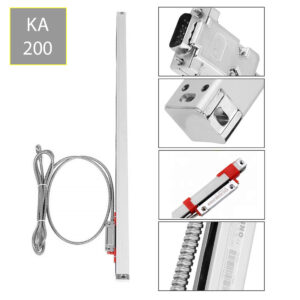

KA 200 in 16x16 mm, KA 500 in 18x20 mm, KA 300 in 25x34,5 mm, KA 600 in 30x43 mm
Auflösung: 1 µm - Laser vermessen und kalibriert inkl. Prüfprotokoll

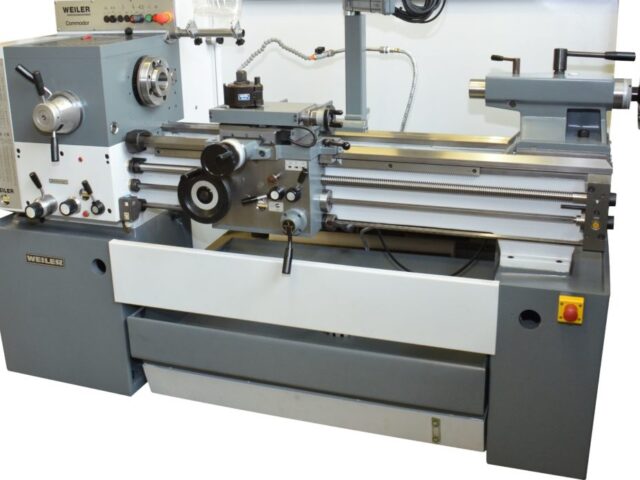

Selbstverständlich können Sie ein vorhandenes Längenmeßsystem an Ihrer Drehmaschine, Fräsmaschine,Schleifmaschine oder Bohrmaschine
auch mit unseren passenden Adaptern zu Fremdfabrikaten nachrüsten.





Merkmale der Sino Digitalanzeigen

Hochwertige Industriequalität für rauhe Werkstattbedingungen
Robustes Aluminiumgehäuse, schlagfestes Hohlprofil
Elektrischer Anschluss/ Signalausgang: : EIA 422A-Lindedriver für perfekte Signalübertragung / Auf Wunsch 5 V TTL Signal für Mikronel Anzeigen/ EAE Electronics Ltd.
Auflösung: 1 µm / 5 µm auf Anfrage erhältlich
Genauigkeit (20 °C): ± 0,001 mm
Laser vermessen und kalibriert
4 Dichtlippen für einen sehr hohen Schutz vor Spänen, Staub und Spritzwasser
Lesekopf-Schlitten mit 5-fach Kugellagerung und Federaufhängung zum Ausgleich von Fluchtabweichnungen
Anschlussfertig mit 3 m (KA 200:2m)  Schutzkabel und Rundstecker DIN 7
Kabel mit temperaturbeständiger und flexibler Edelstahlummantelung
Unempfindlich gegen Vibrationen und elektromagnetische Felder
Messkopf  5- fach präzisionsgelagert
Schutzart IP 55, staub- und strahlwassergeschützt
Geschwindigkeit max.: 120 m/min
Arbeitsspannung: 5 V ± 5%
Stromstärke: 80 mA
Arbeitstemperatur: 0 - 45 °C
Stiftsteckertype: SUB-D

Anwendungsbereich

Für Fräs-, Dreh-, Bohr- und Erodiermaschinen sowie sonstige Messanwendungen
Zum Anschluss an unsere digitale Positionsanzeige SINO der SDS- Serie
Zum Anschluss an Fremdfabrikate mit + 5 V / TTL-Signal und Adaptern zu Newall, Faor, Acu Rite

Hinweise zur Auswahl der SINO Glasmaßstäbe

Für die Längenauswahl messen Sie den Verfahrweg der Maschine in der jeweiligen Achse, von Anschlag zu Anschlag
Im Grenzfall wählen Sie zur Sicherheit die nächstmögliche Messlänge - bei der Montage haben Sie so zusätzliche Reserven zum Ausrichten und Justieren
Bitte beachten Sie, dass der Glasmaßstab für die im Artikel genannte Messlänge ausgelegt ist und der Lesekopfschlitten nicht darüber hinaus gefahren   werden darf
Die SINO Glasmaßstäbe und Digitalanzeigen der SINO SDS Serie sind kombinierbar mit unseren Magnetbandsystemen, z.B. bei besonders beengten Einbauverhältnissen an sehr kleinen Maschinen oder am Oberschlitten.


Lieferumfang

Bei Längen bis 1020 also bei den Serien KA200, KA300 und KA500 mm ist ein sogenanntes Fullcover (an beiden Enden geschlossen)  inbegriffen, ab 1020 mm Länge ein Schutzwinkel.
Komplett mit einer Aluminium Anbauschiene und Schutzabdeckung sowie Montageteilen, Kabelschellen, Kabelbinder und allen Schrauben.
Zu jedem Maßstab wird ein aussagekräftiges Messprotokoll mitgeliefert.
(Kabellänge Standard ist 3 Meter -  bei KA200 2 Meter).Verlängerungskabel 2m,3m,5m,8m sind als Zubehör erhältlich.

Schutzart Nach IP55/ Adapter

Der Schutz gegen Stäube und Flüssigkeiten wird mit einem IP-Schutzfaktor angegeben. Je höher die Zahlen, desto besser der Schutz.
Sino-Maßstäbe sind mit IP55 um 1 und meistens sogar gleich 2 Klassen besser als bei anderen Glasmaßstäben üblich.

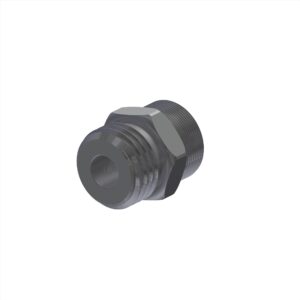

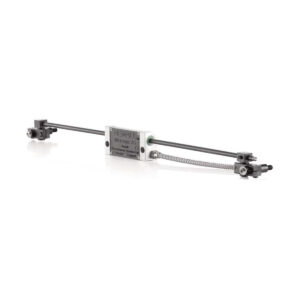

Auch Adapter zu anderen Meßsystemen sind erhältlich wie z.B. Fagor, Newall, Acu Rite, EAE Mikronel


EAE Digitalanzeige mit MIKRONEL 210 C Glasmaßstäben:

Sollten Sie eine defekte EAE Mikronel Anzeige haben, können wir mit unseren speziellen Adaptern unsere SINO SDS Serie an ihre intakten Maßstäbe der 210C Mikronel Serie verbauen.

Gerne steht Ihnen unser Innendienst unter Tel.: +49.9131.9353775 mit Rat und Tat zur Seite.

Fordern Sie hier Ihr individuelles Angebot für Ihre Maschine an.
