HIRT-LINE Adapterstück M10x1.5 – 1-AD-101.5
15,57€exkl. 19 % MwSt.
zzgl. Versandkosten
Lieferzeit: 1 Woche
-

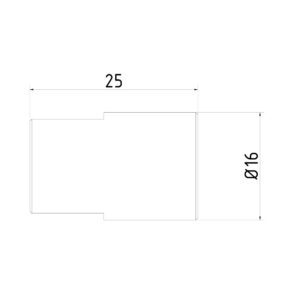

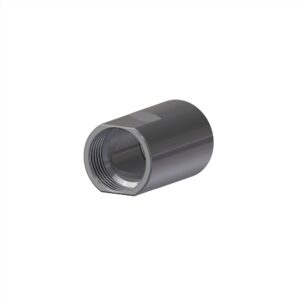

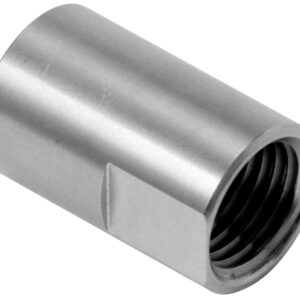

HIRT-LINE Maschinenadapter / Muffe IG 1-GE zu IG 1/4″ PT (Withworth-Gewinden) – 1-AD-1GE-14-PT
39,42€exkl. 19 % MwSt.
zzgl. Versandkosten
-

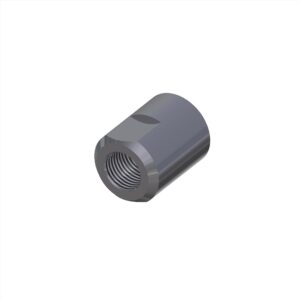

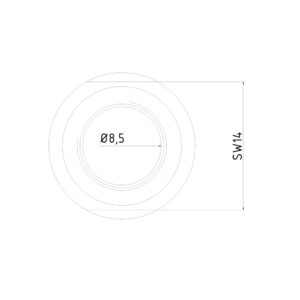

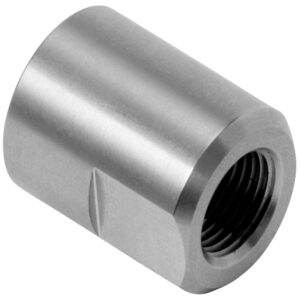

HIRT-LINE Maschinenadapter / Muffe IG 1-GE zu IG 1/8″ – 1-AD-1GE-18
26,43€exkl. 19 % MwSt.
zzgl. Versandkosten
-
HIRT-LINE Maschinenadapter / Muffe IG 1-GE zu IG 1/8″ PT (Withworth-Gewinden) – 1-AD-1GE-18-PT
39,42€exkl. 19 % MwSt.
zzgl. Versandkosten
-
HIRT-LINE Maschinenadapter / Muffe IG 1-GE zu IG M10x1 – 1-AD-1GE-101
26,24€exkl. 19 % MwSt.
zzgl. Versandkosten
-
HIRT-LINE Maschinenadapter / Muffe IG 1-GE zu IG M8x1 – 1-AD-1GE-81
26,24€exkl. 19 % MwSt.
zzgl. Versandkosten
-
HIRT-LINE Maschinenadapter / Muffe IG 1-GE zu Typ2 IG 3/8″ – 1-AD-2GE-38
36,94€exkl. 19 % MwSt.
zzgl. Versandkosten
-
HIRT-LINE Maschinenadapter G 1/16″ PT (Withworth-Gewinden) – 1-AD-1-16-PT
12,99€exkl. 19 % MwSt.
zzgl. Versandkosten
HIRT-LINE · System TYP‑1 · 1/4″
Anschlussadapter TYP‑1
HIRT-LINE Anschlussadapter TYP-1 verbinden den Maschinenanschluss mit dem 1/4-Zoll-Kühlmittelsystem. Vergleichen Sie Gewindeart, Steigung, Anschlussrichtung und Einbaumaße am einzelnen Artikel. M14 × 1 bezeichnet das Elementgewinde des Systems; es legt den Maschinenanschluss nicht fest.
- 1/4″ System
- Ø 5,8 mm Durchlass
- M14 × 1
- Edelstahl 1.4305
Technische Einordnung
Anschlussadapter für HIRT-LINE TYP‑1 auswählen.
Planen Sie nach dem Maschinenanschluss die Reichweite mit TYP-1-Grundelementen und den Verlauf mit TYP-1-Winkelelementen. Gleichen Sie Gewinde, Dichtfläche und Montageposition des gewählten Adapters mit der Maschinenaufnahme ab.
Die Angaben beschreiben die Systemgröße. Prüfen Sie Druck- und Temperatureignung für die tatsächliche Ausführung und sämtliche eingesetzten Komponenten. Das Elementgewinde bezeichnet die Verbindung innerhalb des Systems; der Maschinenanschluss wird über den passenden Adapter hergestellt.
Noch unsicher bei der Baugröße? Alle vier HIRT-LINE-Systemgrößen ansehen.
SystemTYP‑1 · 1/4″
DurchlassØ 5,8 mm
ElementgewindeM14 × 1
Druck100 bar
Beispiele1‑AD‑1GE‑14‑PT · 1‑AD‑1GE‑18
Auswahlhilfe
So finden Sie passende Anschlussadapter.
01
Anwendung prüfen
Maschinengewinde und Dichtfläche bestimmen.
02
Ausführung wählen
Anschlussrichtung und verfügbaren Bauraum prüfen.
03
Kombination abgleichen
Elementgewinde M14 × 1 mit dem TYP‑1-Aufbau abgleichen.
Häufige Fragen
Fragen zu Anschlussadaptern TYP‑1.
Worauf kommt es beim Anschlussadapter an?
Entscheidend sind das tatsächliche Gewinde der Maschine, Dichtart, Einbauraum und der Übergang zum TYP‑1-System.
Wo finde ich technische Maße?
Maße und Eigenschaften stehen beim jeweiligen Artikel sowie im HIRT-LINE Gesamtkatalog. Gleichen Sie Artikelnummer und Anwendung vor der Bestellung ab.
Kann ich die 3D-Modelle herunterladen?
Die verlinkte Sketchfab-Sammlung zeigt die verfügbaren Modelle. Ob der Anbieter einen Download für ein einzelnes Modell freigibt, sehen Sie auf dessen Sketchfab-Seite.
Anschlussadapter TYP‑1 vergleichen.
Wählen Sie oben den passenden Artikel anhand von Anschluss, Maßen und Einbausituation.
