HIRT-LINE Adapterstück G 1/2″ PT (Withworth-Gewinden) – 3-AD-12-PT
17,36€exkl. 19 % MwSt.
zzgl. Versandkosten
Lieferzeit: 1 Woche
-

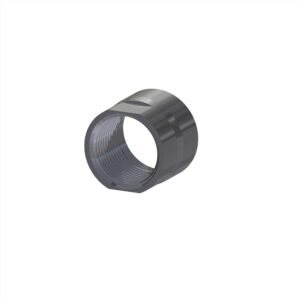

HIRT-LINE Maschinenadapter / Muffe IG 3-GE zu IG 1″ – 3-AD-3GE-1
38,53€exkl. 19 % MwSt.
zzgl. Versandkosten
-
HIRT-LINE Maschinenadapter / Muffe IG 3-GE zu IG 1/2″ – 3-AD-3GE-12
38,31€exkl. 19 % MwSt.
zzgl. Versandkosten
-
HIRT-LINE Maschinenadapter / Muffe IG 3-GE zu IG 3/4″ – 3-AD-3GE-34
38,31€exkl. 19 % MwSt.
zzgl. Versandkosten
-
HIRT-LINE Maschinenadapter / Muffe IG 3-GE zu IG 3/8″ – 3-AD-3GE-38
38,31€exkl. 19 % MwSt.
zzgl. Versandkosten
-
HIRT-LINE Maschinenadapter G 1″ PT (Withworth-Gewinden) – 3-AD-10-PT
17,36€exkl. 19 % MwSt.
zzgl. Versandkosten
-
HIRT-LINE Maschinenadapter G 1/2″ PT (Withworth-Gewinden) – TEST5
17,38€exkl. 19 % MwSt.
zzgl. Versandkosten
-
HIRT-LINE Maschinenadapter G 3/4″ PT (Withworth-Gewinden) – 3-AD-34-PT
17,36€exkl. 19 % MwSt.
zzgl. Versandkosten
HIRT-LINE · System TYP‑3 · 3/4″
Anschlussadapter TYP‑3
HIRT-LINE Anschlussadapter TYP-3 verbinden den Maschinenanschluss mit dem modularen 3/4″-System. Vergleichen Sie Gewindeart, Anschlussrichtung und Einbaumaße am einzelnen Artikel. M34 × 1,25 bezeichnet das Elementgewinde; der tatsächliche Maschinenanschluss richtet sich nach dem gewählten Adapter.
- 3/4″ System
- Ø 19,0 mm Durchlass
- M34 × 1,25
- Daten je Artikel prüfen
Technische Einordnung
Anschlussadapter für HIRT-LINE TYP‑3 auswählen.
Ermitteln Sie zunächst Gewinde und Dichtfläche der Maschinenaufnahme. Planen Sie anschließend die Reichweite mit den Grundelementen TYP-3 und erforderliche Umlenkungen mit den Winkelelementen TYP-3. Berücksichtigen Sie den Platz für die Montage und das spätere Ausrichten der Leitung.
Die Angaben beschreiben die Systemgröße. Prüfen Sie Druck- und Temperatureignung für die tatsächliche Ausführung und sämtliche eingesetzten Komponenten. Das Elementgewinde bezeichnet die Verbindung innerhalb des Systems; der Maschinenanschluss wird über den passenden Adapter hergestellt.
Noch unsicher bei der Baugröße? Alle vier HIRT-LINE-Systemgrößen ansehen.
SystemTYP‑3 · 3/4″
DurchlassØ 19,0 mm
ElementgewindeM34 × 1,25
Systemdruck100 bar
Beispiele3‑AD‑3GE‑1 · 3‑AD‑3GE‑12 · 3‑AD‑3GE‑34
Auswahlhilfe
So finden Sie passende Anschlussadapter.
01
Anwendung prüfen
Maschinengewinde und Dichtfläche bestimmen.
02
Ausführung wählen
Anschlussrichtung und verfügbaren Bauraum prüfen.
03
Kombination abgleichen
Elementgewinde M34 × 1,25 mit dem TYP‑3-Aufbau abgleichen.
Häufige Fragen
Fragen zu Anschlussadaptern TYP‑3.
Worauf kommt es beim Anschlussadapter an?
Entscheidend sind das tatsächliche Gewinde der Maschine, Dichtart, Einbauraum und der Übergang zum TYP‑3-System.
Wo finde ich technische Maße?
Maße und Eigenschaften stehen beim jeweiligen Artikel sowie im HIRT-LINE Gesamtkatalog. Gleichen Sie Artikelnummer und Anwendung vor der Bestellung ab.
Kann ich die 3D-Modelle herunterladen?
Die verlinkte Sketchfab-Sammlung zeigt die verfügbaren Modelle. Ob der Anbieter einen Download für ein einzelnes Modell freigibt, sehen Sie auf dessen Sketchfab-Seite.
Anschlussadapter TYP‑3 vergleichen.
Wählen Sie oben den passenden Artikel anhand von Anschluss, Maßen und Einbausituation.
