HIRT-LINE Adapterstück G 1/2″ PT (Withworth-Gewinden) – 3-AD-12-PT
17,36€exkl. 19 % MwSt.
zzgl. Versandkosten
Lieferzeit: 1 Woche
-
-
HIRT-LINE Blindstopfen mit PT Gewinde (konisch) – VB-3-38-PT-BS
11,51€exkl. 19 % MwSt.
zzgl. Versandkosten
-
-
-
-
-
HIRT-LINE Düse gerade mit Bohrungen 5xØ3mm – 3-DU-LL-5-3
121,30€exkl. 19 % MwSt.
zzgl. Versandkosten
HIRT-LINE · System TYP‑3 · 3/4″

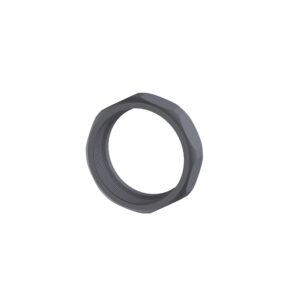

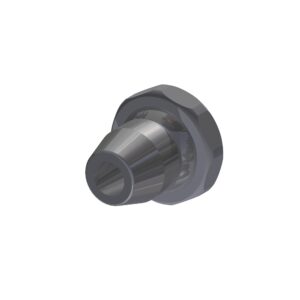

HIRT-LINE System TYP‑3
HIRT-LINE TYP-3 ist die größte der vier Systemgrößen: 3/4 Zoll, 19,0 mm Durchlass und Elementgewinde M34 × 1,25. Planen Sie den verfügbaren Bauraum und die Versorgung der Düse für den benötigten Kühlmittelstrom. Die sechs Produktgruppen führen zu passenden Adaptern, Elementen, Düsen, Grundsets und Zubehör.
Noch unsicher bei der Baugröße? Alle vier HIRT-LINE-Systemgrößen vergleichen.
- Ø 19,0 mm Durchlass
- M34 × 1,25
- 100 bar
- Edelstahl 1.4305
Passende Produktgruppe wählen
Technische Einordnung
HIRT-LINE TYP‑3 gezielt zusammenstellen.
Das 3/4-Zoll-System verbindet Adapter, gerade und abgewinkelte Elemente mit der passenden Düse. Die Bauteile lassen sich innerhalb der Systemgröße für einen gerichteten Kühlmittelstrahl kombinieren.
SystemgrößeTYP‑3 · 3/4″
DurchlassØ 19,0 mm
ElementgewindeM34 × 1,25
Systemdruck100 bar
Werkstoff1.4305 V2A
Material: 1.4305 V2A (auch erhältlich in 1.4404 V4A)
Einsatzbereich: −100 °C bis +300 °C
Die Angaben beschreiben die Systemgröße. Prüfen Sie Druck- und Temperatureignung für die tatsächliche Ausführung und sämtliche eingesetzten Komponenten. Das Elementgewinde bezeichnet die Verbindung innerhalb des Systems; der Maschinenanschluss wird über den passenden Adapter hergestellt.
Auswahlhilfe
In vier Schritten zur Kühlmittelzufuhr.
01
Anschluss prüfen
Gewinde und Einbausituation an der Maschine bestimmen; dazu den passenden Anschlussadapter wählen.
02
Verlauf festlegen
Mit geraden Grundelementen Reichweite schaffen und mit Winkelelementen die Richtung anpassen.
03
Düse auswählen
Die Austrittsgeometrie auf Werkzeug, Abstand und gewünschten Kühlmittelstrahl abstimmen.
04
Ergänzen
Grundset und Zubehör entsprechend der konkreten Anwendung und Wartung einsetzen.
Häufige Fragen
Fragen zu System TYP‑3.
Welche Größe hat HIRT-LINE TYP‑3?
Das TYP‑3-System ist die 3/4-Zoll-Baugröße mit Ø 19,0 mm Durchlass und M34 × 1,25 Elementgewinde.
Welche Teile brauche ich für eine neue Kühlmittelzufuhr?
Prüfen Sie zuerst den Maschinenanschluss. Danach wählen Sie Grundelemente für die Reichweite, Winkelelemente für den Verlauf und eine Düse für den Austritt. Das Grundset bietet einen Einstieg.
Gibt es 3D-Modelle für die Bauteile?
Ja. Die Links zu den TYP‑3-Sketchfab-Sammlungen stehen in den jeweiligen Produktkategorien. Ob ein bestimmtes Modell als CAD-Datei heruntergeladen werden kann, ist beim Modell zu prüfen.
Passende TYP‑3-Teile finden.
Wählen Sie oben die Produktgruppe und vergleichen Sie die Angaben des einzelnen Artikels mit Ihrer Einbausituation.
