HIRT-LINE Adapterstück M10x1.5 – 1-AD-101.5
15,57€exkl. 19 % MwSt.
zzgl. Versandkosten
Lieferzeit: 1 Woche
-
HIRT-LINE Blindstopfen fuer VB-3-18 Gewinde G1/8″ – 1-VB-3-18-BS
12,79€exkl. 19 % MwSt.
zzgl. Versandkosten
-
-

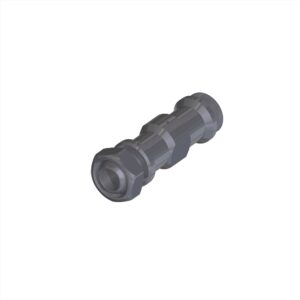

HIRT-LINE Duschelement mit Bohrungen 3xØ1,6mm – 1-DU-EL3
20,72€exkl. 19 % MwSt.
zzgl. Versandkosten
-

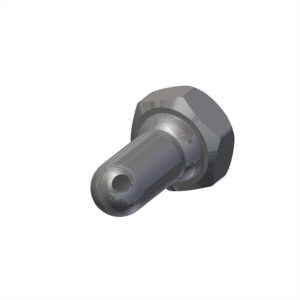

HIRT-LINE Düse 30° Bohrung Ø3mm – 1-DU-30
12,54€exkl. 19 % MwSt.
zzgl. Versandkosten
Lieferzeit: 1 Woche
-
-
-
HIRT-LINE · System TYP‑1 · 1/4″

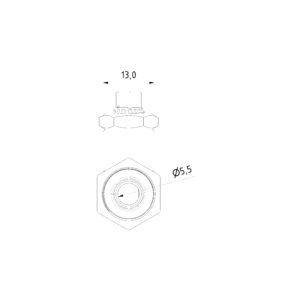

HIRT-LINE System TYP‑1
HIRT-LINE TYP-1 ist das modulare 1/4-Zoll-System mit 5,8 mm Durchlass und Elementgewinde M14 × 1. Stellen Sie die Kühlmittelzuführung aus Maschinenadapter, geraden Elementen, Winkeln und Düse zusammen. Prüfen Sie Reichweite, Störkonturen und Strahlform; Grundsets und Zubehör ergänzen den Aufbau.
Noch unsicher bei der Baugröße? Alle vier HIRT-LINE-Systemgrößen vergleichen.
- Ø 5,8 mm Durchlass
- M14 × 1
- 100 bar
- Edelstahl 1.4305
Passende Produktgruppe wählen
Technische Einordnung
HIRT-LINE TYP‑1 gezielt zusammenstellen.
Das 1/4-Zoll-System verbindet Adapter, gerade und abgewinkelte Elemente mit der passenden Düse. Die Bauteile lassen sich innerhalb der Systemgröße für einen gerichteten Kühlmittelstrahl kombinieren.
SystemgrößeTYP‑1 · 1/4″
DurchlassØ 5,8 mm
ElementgewindeM14 × 1
Druck100 bar
Werkstoff1.4305 V2A
Material: 1.4305 V2A (auch erhältlich in 1.4404 V4A)
Einsatzbereich: −100 °C bis +300 °C
Die Angaben beschreiben die Systemgröße. Prüfen Sie Druck- und Temperatureignung für die tatsächliche Ausführung und sämtliche eingesetzten Komponenten. Das Elementgewinde bezeichnet die Verbindung innerhalb des Systems; der Maschinenanschluss wird über den passenden Adapter hergestellt.
Auswahlhilfe
In vier Schritten zur Kühlmittelzufuhr.
01
Anschluss prüfen
Gewinde und Einbausituation an der Maschine bestimmen; dazu den passenden Anschlussadapter wählen.
02
Verlauf festlegen
Mit geraden Grundelementen Reichweite schaffen und mit Winkelelementen die Richtung anpassen.
03
Düse auswählen
Die Austrittsgeometrie auf Werkzeug, Abstand und gewünschten Kühlmittelstrahl abstimmen.
04
Ergänzen
Grundset und Zubehör entsprechend der konkreten Anwendung und Wartung einsetzen.
Häufige Fragen
Fragen zu System TYP‑1.
Welche Größe hat HIRT-LINE TYP‑1?
Das TYP‑1-System ist die 1/4-Zoll-Baugröße mit Ø 5,8 mm Durchlass und M14 × 1 Elementgewinde.
Welche Teile brauche ich für eine neue Kühlmittelzufuhr?
Prüfen Sie zuerst den Maschinenanschluss. Danach wählen Sie Grundelemente für die Reichweite, Winkelelemente für den Verlauf und eine Düse für den Austritt. Das Grundset bietet einen Einstieg.
Gibt es 3D-Modelle für die Bauteile?
Ja. Die Links zu den TYP‑1-Sketchfab-Sammlungen stehen in den jeweiligen Produktkategorien. Ob ein bestimmtes Modell als CAD-Datei heruntergeladen werden kann, ist beim Modell zu prüfen.
Passende TYP‑1-Teile finden.
Wählen Sie oben die Produktgruppe und vergleichen Sie die Angaben des einzelnen Artikels mit Ihrer Einbausituation.
