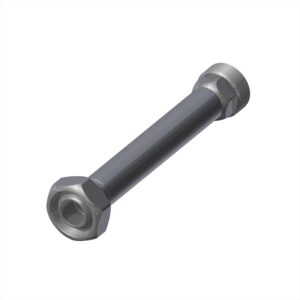

HIRT-LINE Grundelement l=100,0mm effektiv l=97,2mm – 1-GE-100
34,72€exkl. 19 % MwSt.
zzgl. Versandkosten
-
HIRT-LINE Grundelement l=21,5mm effektiv l=18,7mm – 1-GE
13,22€exkl. 19 % MwSt.
zzgl. Versandkosten
-
HIRT-LINE Grundelement l=22,0mm effektiv l=14,0mm beidseitig Kugel – 1-GE-DK
16,13€exkl. 19 % MwSt.
zzgl. Versandkosten
-
HIRT-LINE Grundelement l=300,0mm effektiv l=297,2mm – 1-GE-300
38,30€exkl. 19 % MwSt.
zzgl. Versandkosten
-

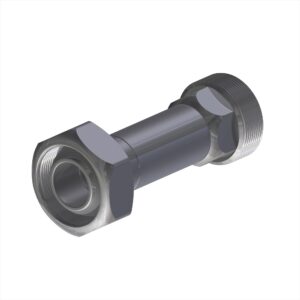

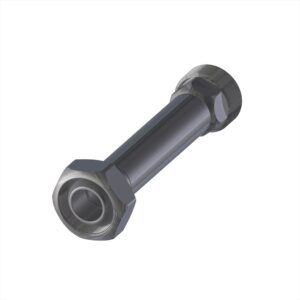

HIRT-LINE Grundelement l=38,5mm effektiv l=35,7mm – 1-GE-2
19,71€exkl. 19 % MwSt.
zzgl. Versandkosten
-
HIRT-LINE Grundelement l=38,5mm effektiv l=35,7mm beidseitig Kalotte – 1-GE-2-DKS
20,27€exkl. 19 % MwSt.
zzgl. Versandkosten
-

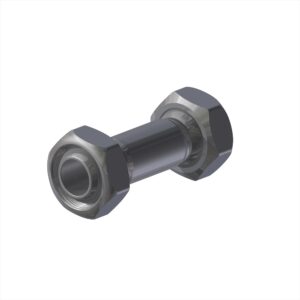

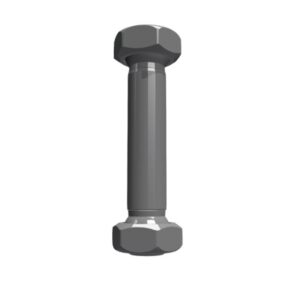

HIRT-LINE Grundelement l=39,0mm effektiv l=33,4mm beidseitig Kugel – 1-GE-2-DK
22,74€exkl. 19 % MwSt.
zzgl. Versandkosten
-
HIRT-LINE Grundelement l=500,0mm effektiv l=497,2mm – 1-GE-500
42,45€exkl. 19 % MwSt.
zzgl. Versandkosten
HIRT-LINE · System TYP‑1 · 1/4″
Grundelemente TYP‑1
Mit HIRT-LINE Grundelementen TYP-1 bauen Sie die Reichweite Ihrer modularen Kühlmittelleitung auf. Vergleichen Sie Bauteillänge, effektive Länge und die Verbindungsausführung der einzelnen Elemente. Planen Sie Maschinenadapter, Umlenkungen und Düse in die gesamte Einbausituation ein.
- 1/4″ System
- Ø 5,8 mm Durchlass
- M14 × 1
- Edelstahl 1.4305
Technische Einordnung
Grundelemente für HIRT-LINE TYP‑1 auswählen.
Die Längenangaben unterscheiden sich: Beim 1-GE stehen beispielsweise 21,5 mm Bauteillänge einer effektiven Länge von 18,7 mm gegenüber; beim 1-GE-100 sind es 100,0 mm und 97,2 mm. Prüfen Sie für den vollständigen Aufbau auch die Einbaumaße der TYP-1-Anschlussadapter und TYP-1-Düsen.
Die Angaben beschreiben die Systemgröße. Prüfen Sie Druck- und Temperatureignung für die tatsächliche Ausführung und sämtliche eingesetzten Komponenten. Das Elementgewinde bezeichnet die Verbindung innerhalb des Systems; der Maschinenanschluss wird über den passenden Adapter hergestellt.
Noch unsicher bei der Baugröße? Alle vier HIRT-LINE-Systemgrößen ansehen.
SystemTYP‑1 · 1/4″
DurchlassØ 5,8 mm
ElementgewindeM14 × 1
Druck100 bar
Beispiele1‑GE · 1‑GE‑2 · 1‑GE‑100 · 1‑GE‑300
Auswahlhilfe
So finden Sie passende Grundelemente.
01
Anwendung prüfen
Benötigte Reichweite am Maschinenaufbau messen.
02
Ausführung wählen
Einbaulänge und effektive Länge des Artikels unterscheiden.
03
Kombination abgleichen
Umlenkungen und Düse in die Gesamtlänge einplanen.
Häufige Fragen
Fragen zu Grundelementen TYP‑1.
Wie wähle ich die Länge eines Grundelements?
Messen Sie vom Anschluss bis zum gewünschten Düsenpunkt und berücksichtigen Sie die Einbaulängen der Adapter, Winkel und Düse.
Wo finde ich technische Maße?
Maße und Eigenschaften stehen beim jeweiligen Artikel sowie im HIRT-LINE Gesamtkatalog. Gleichen Sie Artikelnummer und Anwendung vor der Bestellung ab.
Kann ich die 3D-Modelle herunterladen?
Die verlinkte Sketchfab-Sammlung zeigt die verfügbaren Modelle. Ob der Anbieter einen Download für ein einzelnes Modell freigibt, sehen Sie auf dessen Sketchfab-Seite.
Grundelemente TYP‑1 vergleichen.
Wählen Sie oben den passenden Artikel anhand von Anschluss, Maßen und Einbausituation.
