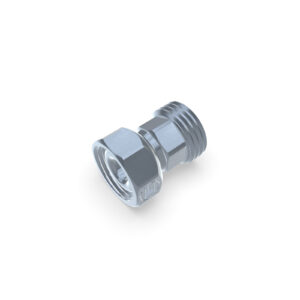

HIRT-LINE Adapterstück / Muffe 0-GE zu IG 1/8″ – 0-AD-0GE-18
29,79€exkl. 19 % MwSt.
zzgl. Versandkosten
Lieferzeit: 1 Woche
-
HIRT-LINE Adapterstück G 1/4″ – 0-AD-14
7,06€exkl. 19 % MwSt.
zzgl. Versandkosten
Lieferzeit: 1 Woche
-
HIRT-LINE Adapterstück G 1/4″ PT (Withworth-Gewinden) – 0-AD-14-PT
7,06€exkl. 19 % MwSt.
zzgl. Versandkosten
Lieferzeit: 1 Woche
-
HIRT-LINE Adapterstück G 1/8″ – 0-AD-18
7,06€exkl. 19 % MwSt.
zzgl. Versandkosten
Lieferzeit: 1 Woche
-
HIRT-LINE Adapterstück M14x1 – 0-AD-141
12,54€exkl. 19 % MwSt.
zzgl. Versandkosten
Lieferzeit: 1 Woche
-
-
-
HIRT-LINE · System TYP‑0 · 1/8″
HIRT-LINE System TYP‑0
HIRT-LINE TYP-0 ist das kompakte 1/8-Zoll-System mit 3,2 mm Durchlass für die äußere Kühlmittelzufuhr bei engem Bauraum. Wählen Sie Maschinenadapter, Grund- und Winkelelemente sowie die passende Düse für Ihre Einbausituation. Das Elementgewinde M8 × 0,75 verbindet die Systemteile; den Maschinenanschluss bestimmen Sie separat.
Noch unsicher bei der Baugröße? Alle vier HIRT-LINE-Systemgrößen vergleichen.
- Ø 3,2 mm Durchlass
- M8 × 0,75
- bis 80 bar
- Edelstahl 1.4305
Passende Produktgruppe wählen
Technische Einordnung
HIRT-LINE TYP‑0 technisch verstehen.
TYP‑0 ist das kleinste HIRT-LINE-System für kompakte Einbausituationen. Der modulare Aufbau verbindet Maschinenadapter, Grund- und Winkelelemente mit einer auf die Bearbeitungsstelle abgestimmten Düse.
SystemgrößeTYP‑0 · 1/8″
DurchlassØ 3,2 mm
ElementgewindeM8 × 0,75
Druckbis 80 bar
Werkstoff1.4305 V2A
Material: 1.4305 V2A (auch erhältlich in 1.4404 V4A)
Einsatzbereich: −100 °C bis +300 °C
Die Angaben beschreiben die Systemgröße. Prüfen Sie Druck- und Temperatureignung für die tatsächliche Ausführung und sämtliche eingesetzten Komponenten. Das Elementgewinde bezeichnet die Verbindung innerhalb des Systems; der Maschinenanschluss wird über den passenden Adapter hergestellt.
Auswahl in vier Schritten
Vom Maschinenanschluss bis zur Düse.
01
Anschluss bestimmen
Gewindegröße, Steigung oder Kugeldurchmesser an der Maschine exakt prüfen.
02
Verlauf planen
Länge, Bauraum und notwendige Richtungsänderungen festlegen.
03
Düse auswählen
Bohrung, Winkel und Strahlform passend zur Bearbeitungsstelle bestimmen.
04
Einsatzdaten prüfen
Betriebsdruck, Temperatur, Medium und sichere Befestigung kontrollieren.
Häufige Fragen
TYP‑0 richtig einordnen.
Wann ist TYP‑0 die richtige Systemgröße?
TYP‑0 eignet sich besonders für enge Einbausituationen und einen kleinen, präzise geführten Kühlmittelstrom. Maßgeblich bleiben benötigter Volumenstrom, Druck und Anschluss an der Maschine.
Sind die Komponenten anderer HIRT-LINE-Größen direkt kompatibel?
Die vier Systemgrößen verwenden unterschiedliche Elementgewinde. Für Übergänge müssen die dafür vorgesehenen Reduktionen oder Adapter verwendet werden.
Welche Angaben werden für den Maschinenadapter benötigt?
Benötigt werden Anschlussart, Nenndurchmesser, Gewindesteigung beziehungsweise Kugeldurchmesser sowie die verfügbare Einbausituation.
Gibt es Sonderausführungen?
Abweichende Anschlussadapter sowie ES- und V4A-Ausführungen sind je nach Anwendung auf Anfrage erhältlich. Die Eignung sollte anhand der konkreten Betriebsbedingungen geprüft werden.
Hinweis zur Auswahl
Technische Daten des Einzelartikels beachten.
Die Systemwerte dienen der Einordnung. Verbindlich für Anschluss, Abmessungen und Verfügbarkeit sind die Angaben auf der jeweiligen Produktseite und in den aktuellen technischen Unterlagen.
