LockJet LJ18330 Hochdruck-Kühlmitteldüse 3/8 NPT/BSPT, Ø 4,75 mm, Kupferrohr 152,40 mm · VE 5 Stück
188,08€
exkl. 19 % MwSt. zzgl. Versandkosten

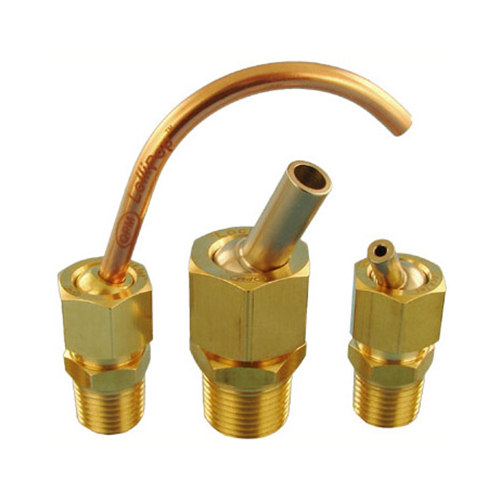

QPM LockJet LJ18330 – ausrichtbare und feststellbare Kühlmitteldüse mit 3/8 NPT/BSPT-Anschluss.
- Durchlass: Ø 4,75 mm
- Kupferrohr: 152,40 mm
- Maximaler Verstellwinkel F: 33°
- Maximal 100 bar · VE 5 Stück
- Beschreibung
- Downloads
- Zusätzliche Informationen
- Produktsicherheit
Beschreibung
QPM LockJet · Artikel LJ18330
LockJet LJ18330 – 3/8 NPT/BSPT, Durchlass 4,75 mm
Diese LockJet-Ausführung kombiniert einen 3/8 NPT/BSPT-Anschluss mit einem Durchlass von 4,75 mm und einem Kupferrohr von 152,40 mm. Der maximal zulässige Verstellwinkel F dieser Artikelnummer beträgt laut Tabelle 33°. Die Lieferung erfolgt als komplette Düse in einer Verpackungseinheit von fünf Stück.
Technische Daten dieser Ausführung
| Artikelnummer | LJ18330 |
|---|---|
| Anschlussgewinde E | 3/8 NPT/BSPT |
| Düsendurchlass d | 4,75 mm (0.187″) |
| Länge L | 152,40 mm (6″) |
| Maximaler Verstellwinkel F | 33° |
| Gehäuse und Überwurfmutter | Messing |
| Kugeleinsatz laut Datenblatt | LP05516 · LolliPop-Ausführung mit Kupferrohr |
| Maximaler Betriebsdruck | 100 bar / 1500 PSI laut Hersteller |
| Maximale Betriebstemperatur | 150 °C / 300 °F laut Hersteller |
| Lieferumfang | Komplette Düse: Gehäuse, Mutter und Kugeleinsatz |
| Verpackungseinheit | 5 komplette Düsen |

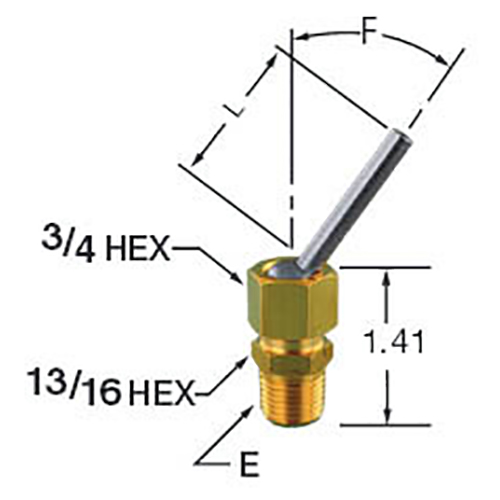

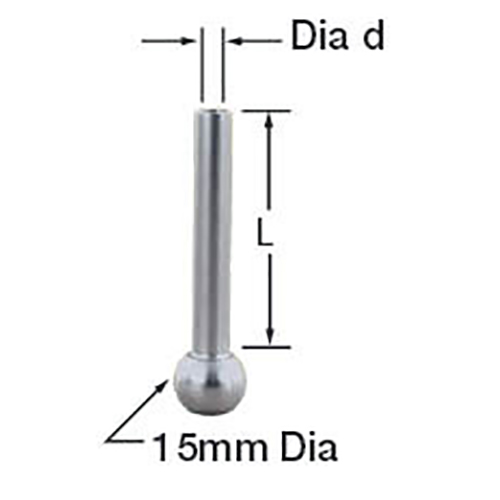

Die Millimeterwerte wurden aus den Zollmaßen des Originalblatts umgerechnet und auf zwei Dezimalstellen gerundet. Die Buchstaben d, E, F und L beziehen sich auf die Zeichnung. Die Artikelnummer LP05516 bezeichnet den separaten Einsatz; dieser Artikel ist die komplette LockJet-Düse.
Freigegebene Unterlagen
Passende Kataloge und Datenblätter
Öffnen Sie das gewünschte PDF in einem neuen Browserfenster. Dort können Sie es ansehen, speichern oder ausdrucken.
Weitere Kataloge und freigegebene Datenblätter finden Sie im SKANTEK Downloadcenter.
Alle Downloads ansehenZusätzliche Informationen
| Gewicht | 0,1 kg |
|---|---|
| Artikel | Gewindedüse |
| Variante | 1/4", 3/8" |
| Marke | QPM |
| Typ | LockJet(100 bar) |
| Artikelnummer | LJ18330 |
| EAN | 4872363122912 |
| HAN | LJ18330 |
