QPM ExtensionTube SBT09740 · Messing · M8 × 1,25 · innen Ø 5,5 mm · Länge 55 mm · VE 5 Stück
46,85€
exkl. 19 % MwSt. zzgl. Versandkosten
QPM ExtensionTube SBT09740 – starres messingrohr zur Verlängerung einer Kühlmitteldüse mit passendem Anschluss.
- Gewinde: M8 × 1,25
- Innen-Ø: 5,5 mm
- Länge: 55 mm
- Ausführung: starr
- Maximaler Betriebsdruck: 33 bar
- Verpackungseinheit: 5 Stück
- Beschreibung
- Downloads
- Zusätzliche Informationen
- Produktsicherheit
Beschreibung
QPM ExtensionTubes · Artikel SBT09740
ExtensionTube SBT09740 – M8 × 1,25, Messing
Das QPM ExtensionTube SBT09740 ist ein starres Verlängerungsrohr aus Messing mit Anschlussgewinde M8 × 1,25. Es führt den Kühlmittelstrahl geradlinig näher an die Schneide. Die Länge beträgt 55 mm, der Innendurchmesser 5,5 mm.

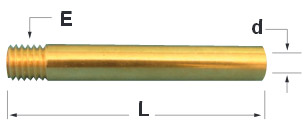

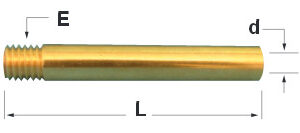

Technische Daten
| Artikelnummer | SBT09740 |
|---|---|
| Anschlussgewinde E | M8 × 1,25 |
| Länge L | 55 mm |
| Innendurchmesser d | 5,5 mm |
| Material | Messing |
| Ausführung | starr |
| Maximaler Betriebsdruck | 33 bar (500 psi laut QPM) |
| Maximale Betriebstemperatur | 150 °C (300 °F laut QPM) |
| Verpackungseinheit | 5 Stück |
Gewinde, Länge und Innendurchmesser sind im QPM-Einzelblatt für diese Artikelnummer angegeben. Die Maße sind metrische Herstellerangaben.
Passende Verlängerung auswählen
Gewinde, Rohrdurchmesser, Länge und verfügbaren Bauraum vor der Bestellung abgleichen. Nur mit einer passenden Gewindeaufnahme verwenden. Die Druck- und Temperaturgrenze des gesamten Aufbaus richtet sich nach der am niedrigsten freigegebenen Komponente.
Montage und Ausrichtung
Die Kühlmittelzufuhr vor Arbeiten abschalten und drucklos machen. Das Rohr bei Bedarf auf die erforderliche Länge kürzen, Schnittkanten entgraten und Späne entfernen. Das starre Messingrohr ist für geradlinige Strahlführung vorgesehen. Nach Montage Dichtheit und freien Bewegungsraum prüfen.
Freigegebene Unterlagen
Passende Kataloge und Datenblätter
Öffnen Sie das gewünschte PDF in einem neuen Browserfenster. Dort können Sie es ansehen, speichern oder ausdrucken.
Weitere Kataloge und freigegebene Datenblätter finden Sie im SKANTEK Downloadcenter.
Alle Downloads ansehenZusätzliche Informationen
| Gewicht | 0,1 kg |
|---|---|
| Variante | M8, Messing |
| Artikel | Verlängerungsrohr, Zubehör |
| Marke | QPM |
| Artikelnummer | SBT09740 |
| EAN | 4872363125753 |
| HAN | SBT09740 |
