QPM ExtensionTube ET09810 · Kupfer · M4 × 0,7 · Rohr-Ø 3,18 mm · Länge 152,4 mm · VE 5 Stück
88,40€
exkl. 19 % MwSt. zzgl. Versandkosten
QPM ExtensionTube ET09810 – biegbares kupferrohr zur Verlängerung einer Kühlmitteldüse mit passendem Anschluss.
- Gewinde: M4 × 0,7
- Rohr außen: 1/8″ (ca. 3,18 mm)
- Rohrlänge laut Artikelstamm: 152,4 mm
- Ausführung: biegbar
- Maximaler Betriebsdruck: 33 bar
- Verpackungseinheit: 5 Stück
- Beschreibung
- Downloads
- Zusätzliche Informationen
- Produktsicherheit
Beschreibung
QPM ExtensionTubes · Artikel ET09810
ExtensionTube ET09810 – M4 × 0,7, Kupfer
Das QPM ExtensionTube ET09810 verlängert eine Kühlmitteldüse mit passender Gewindeaufnahme M4 × 0,7. Das biegbare Kupferrohr lässt sich um Hindernisse herum zur Bearbeitungsstelle führen. Der Anschluss besteht aus Messing; das Rohr kann auf die benötigte Länge gekürzt werden.
Technische Daten

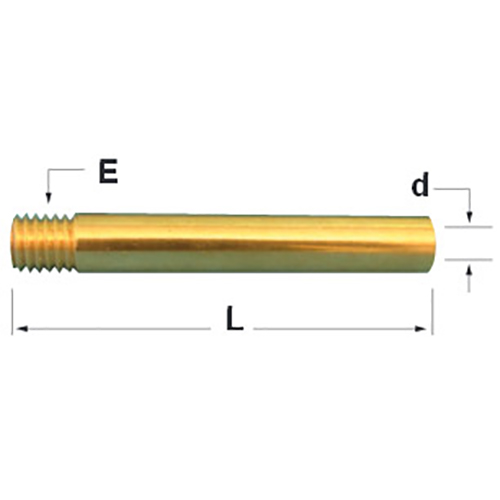

| Artikelnummer | ET09810 |
|---|---|
| Anschlussgewinde E | M4 × 0,7 |
| Rohr-Außendurchmesser A | 1/8″ (ca. 3,18 mm) |
| Rohr-Innendurchmesser d | .07″ (ca. 1,78 mm) |
| Schlüsselweite C | 3/16″ |
| Rohrlänge laut Artikelstamm | 152,4 mm |
| Rohr | Kupfer, biegbar |
| Anschluss | Messing |
| Lötverbindung | bleifrei laut QPM |
| Maximaler Betriebsdruck | 33 bar (500 psi laut QPM) |
| Maximale Betriebstemperatur | 150 °C (300 °F laut QPM) |
| Verpackungseinheit | 5 Stück |
Gewinde, Rohrdurchmesser und Schlüsselweite sind im QPM-Einzelblatt artikelbezogen belegt. Die Rohrlänge von 152,4 mm stammt aus dem Artikelstamm; das QPM-Einzelblatt nennt für diese Kupferausführung keine Rohrlänge. Zollmaße sind zusätzlich gerundet in Millimeter angegeben.
Passende Verlängerung auswählen
Gewinde, Rohrdurchmesser, Länge und verfügbaren Bauraum vor der Bestellung abgleichen. Nur mit einer passenden Gewindeaufnahme verwenden. Die Druck- und Temperaturgrenze des gesamten Aufbaus richtet sich nach der am niedrigsten freigegebenen Komponente.
Montage und Ausrichtung
Die Kühlmittelzufuhr vor Arbeiten abschalten und drucklos machen. Das Rohr bei Bedarf auf die erforderliche Länge kürzen, Schnittkanten entgraten und Späne entfernen. Beim Biegen Knicke vermeiden und den freien Querschnitt erhalten. Nach Montage Dichtheit und freien Bewegungsraum prüfen.

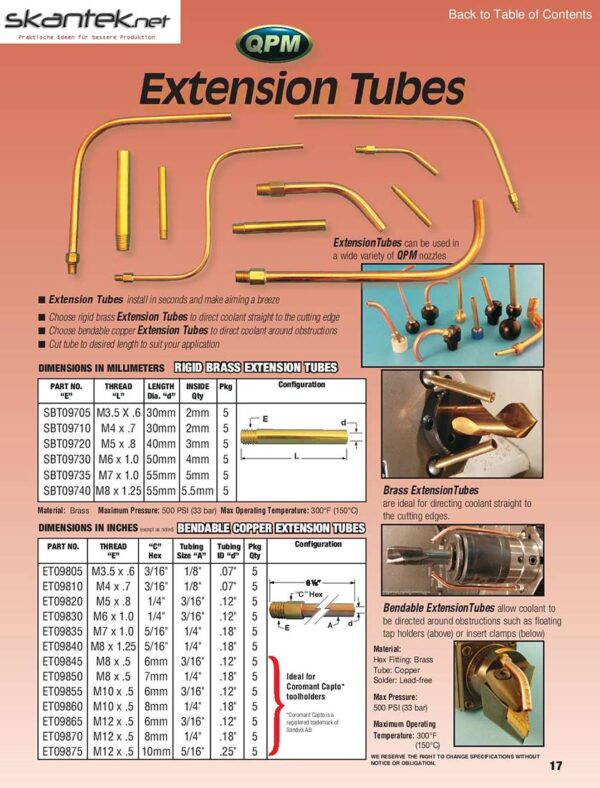

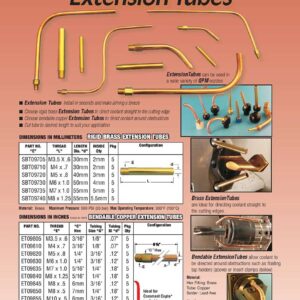

Freigegebene Unterlagen
Passende Kataloge und Datenblätter
Öffnen Sie das gewünschte PDF in einem neuen Browserfenster. Dort können Sie es ansehen, speichern oder ausdrucken.
Weitere Kataloge und freigegebene Datenblätter finden Sie im SKANTEK Downloadcenter.
Alle Downloads ansehenZusätzliche Informationen
| Gewicht | 0,1 kg |
|---|---|
| Variante | M4, Kupfer |
| Artikel | Verlängerungsrohr, Zubehör |
| Marke | QPM |
| Typ | ExtensionTubes(33 bar) |
| Artikelnummer | ET09810 |
| EAN | 4872363120758 |
| HAN | ET09810 |
