QPM TurretJet TJ00145 – 1/4″ NPT/BSPT, Ø 2,79 mm, L 12,7 mm, 5 Stück

110,08€

exkl. 19 % MwSt. zzgl. Versandkosten

QPM TurretJet TJ00145 – einstellbare Kühlmitteldüse für 1/4″ NPT/BSPT-Anschlüsse.

Ø 2,79 mm
Verlängerung L: 12,7 mm
Acetalgehäuse mit Edelstahlkugel · bis 10 bar und 70 °C
Verpackungseinheit: 5 Stück

Availability: Vorrätig Artikelnummer: TJ00145

Beschreibung
Downloads
Zusätzliche Informationen
Produktsicherheit

Beschreibung

QPM TurretJet · Artikel TJ00145

QPM TurretJet TJ00145 – 1/4″ NPT/BSPT, Ø 2,79 mm, L 12,7 mm, 5 Stück

Diese einstellbare TurretJet Kühlmitteldüse besitzt ein 1/4″ NPT/BSPT-Außengewinde und eine Düsenöffnung von 2,79 mm (.11″). Die Verlängerung beträgt 12,7 mm. Die gewünschte Strahlrichtung und den Einbauraum an der Maschine prüfen.

Anschluss1/4″ NPT/BSPT, außen

AuslassØ 2,79 mm

Verlängerung12,7 mm

Artikel / VETJ00145 · 5 Stück

Einsatz & Auswahl

Gewinde und Strahlführung abgleichen

Die schwenkbare Edelstahlkugel richtet den Kühlmittelstrahl auf die Bearbeitungsstelle oberhalb der Montageebene. Das Acetalgehäuse wird in den passenden Maschinenanschluss eingeschraubt. TurretJet eignet sich je nach Anschluss und Bauraum für CNC-Drehmaschinen, Bearbeitungszentren und Schleifmaschinen.

Die Verlängerung erleichtert die Ausrichtung auf weiter entfernte Stellen. Prüfen Sie mögliche Kollisionen mit Werkzeug, Werkstück und Spannmitteln. Düsenöffnung und Pumpenleistung müssen zusammenpassen; eine größere Öffnung ist nicht automatisch besser.

Weitere Gewinde-Kühlmitteldüsen vergleichen

Originalunterlagen

TurretJet · TJ00145

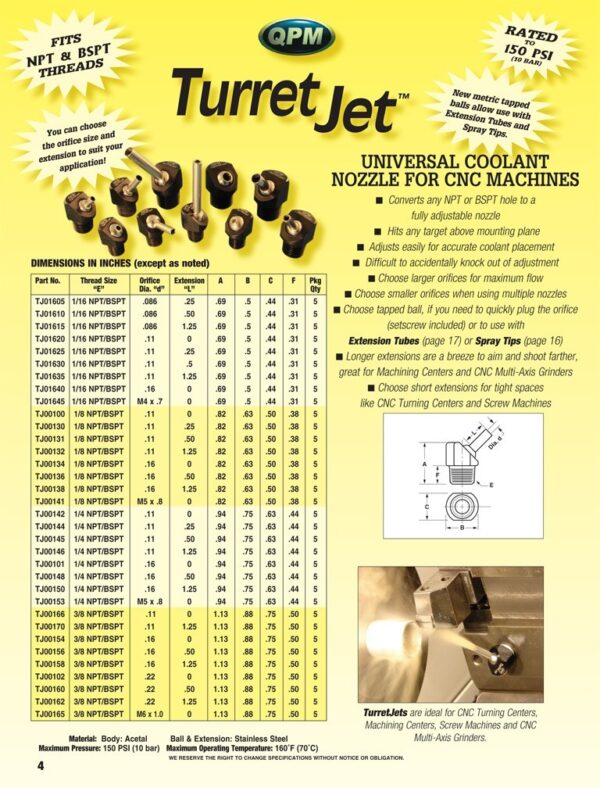

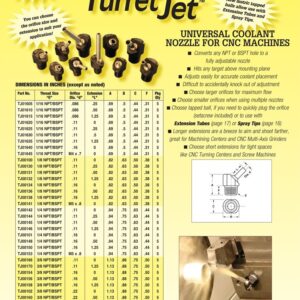

Die Ausführung TJ00145 ist in der TurretJet-Tabelle auf Katalogseite 4 aufgeführt. Die Originalmaße stehen in Zoll; die Millimeterangaben dieser Seite sind umgerechnet und gerundet.

TurretJet Katalogseite (PDF)

QPM Gesamtkatalog herunterladen (PDF)

GehäuseAcetal

Kugel / VerlängerungEdelstahl

Max. Betriebsdruck10 bar (150 PSI)

Max. Betriebstemperatur70 °C (160 °F)

Häufige Fragen

TurretJet TJ00145 richtig auswählen

Passt die Düse an meine Maschine?

Prüfen Sie Anschlussgewinde, Einbauraum und Reichweite an Ihrer Maschine. Die Bezeichnung NPT/BSPT folgt dem QPM-Katalog. Zylindrisches G-Gewinde ist nicht mit konischem BSPT gleichzusetzen.

Ist diese Ausführung für Hochdruck geeignet?

Diese TurretJet-Ausführung ist laut Katalog für maximal 10 bar ausgelegt. Bei höherem Betriebsdruck benötigen Sie eine entsprechend freigegebene andere Düsenserie.

Wie viele Düsen werden geliefert?

Eine Verpackungseinheit enthält 5 Stück der angegebenen Ausführung TJ00145.

Technische Angaben gemäß QPM-Katalog. Alle Angaben ohne Gewähr. Anschluss, Maße und Eignung vor Bestellung und Montage an der eigenen Maschine prüfen.
