QPM TurretJet TJ01645 – 1/16″ NPT/BSPT, Kugelgewinde M4 × 0,7, L 0 mm, 5 Stück
105,04€
exkl. 19 % MwSt. zzgl. Versandkosten

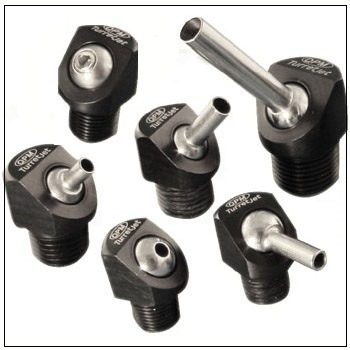

QPM TurretJet TJ01645 – einstellbare Kühlmitteldüse für 1/16″ NPT/BSPT-Anschlüsse.
- Kugelgewinde M4 × 0,7
- Verlängerung L: 0 mm
- Acetalgehäuse mit Edelstahlkugel · bis 10 bar und 70 °C
- Verpackungseinheit: 5 Stück
- Beschreibung
- Downloads
- Zusätzliche Informationen
- Produktsicherheit
Beschreibung
QPM TurretJet · Artikel TJ01645
QPM TurretJet TJ01645 – 1/16″ NPT/BSPT, Kugelgewinde M4 × 0,7, L 0 mm, 5 Stück
Diese einstellbare TurretJet Kühlmitteldüse besitzt ein 1/16″ NPT/BSPT-Außengewinde und ein Kugelinnengewinde M4 × 0,7 für passende Verlängerungen oder Sprühköpfe. Die kompakte Ausführung kommt ohne Verlängerung aus. Die gewünschte Strahlrichtung und den Einbauraum an der Maschine prüfen.
Einsatz & Auswahl
Gewinde und Strahlführung abgleichen
Die schwenkbare Edelstahlkugel richtet den Kühlmittelstrahl auf die Bearbeitungsstelle oberhalb der Montageebene. Das Acetalgehäuse wird in den passenden Maschinenanschluss eingeschraubt. TurretJet eignet sich je nach Anschluss und Bauraum für CNC-Drehmaschinen, Bearbeitungszentren und Schleifmaschinen.
Die kurze Bauform benötigt wenig Bauraum und verringert den Überstand im Arbeitsbereich. Das Kugelinnengewinde ist ein Zubehöranschluss und kein freier Düsendurchmesser.
Originalunterlagen
TurretJet · TJ01645
Die Ausführung TJ01645 ist in der TurretJet-Tabelle auf Katalogseite 4 aufgeführt. Die Originalmaße stehen in Zoll; die Millimeterangaben dieser Seite sind umgerechnet und gerundet.
Häufige Fragen
TurretJet TJ01645 richtig auswählen
Passt die Düse an meine Maschine?
Prüfen Sie Anschlussgewinde, Einbauraum und Reichweite an Ihrer Maschine. Die Bezeichnung NPT/BSPT folgt dem QPM-Katalog. Zylindrisches G-Gewinde ist nicht mit konischem BSPT gleichzusetzen.
Ist diese Ausführung für Hochdruck geeignet?
Diese TurretJet-Ausführung ist laut Katalog für maximal 10 bar ausgelegt. Bei höherem Betriebsdruck benötigen Sie eine entsprechend freigegebene andere Düsenserie.
Wie viele Düsen werden geliefert?
Eine Verpackungseinheit enthält 5 Stück der angegebenen Ausführung TJ01645.
Technische Angaben gemäß QPM-Katalog. Alle Angaben ohne Gewähr. Anschluss, Maße und Eignung vor Bestellung und Montage an der eigenen Maschine prüfen.
Freigegebene Unterlagen
Passende Kataloge und Datenblätter
Öffnen Sie das gewünschte PDF in einem neuen Browserfenster. Dort können Sie es ansehen, speichern oder ausdrucken.
Weitere Kataloge und freigegebene Datenblätter finden Sie im SKANTEK Downloadcenter.
Alle Downloads ansehenZusätzliche Informationen
| Gewicht | 0,1 kg |
|---|---|
| Artikel | Gewindedüse |
| Variante | M4, mit Rohr, ohne Rohr |
| Marke | QPM |
| Typ | TurretJet(10 bar) |
| Artikelnummer | TJ01645 |
| EAN | 4872363127139 |
| HAN | TJ01645 |
