QPM TurretJet TJ01615 – 1/16″ NPT/BSPT, Ø 2,18 mm, L 31,75 mm, 5 Stück
110,71€
exkl. 19 % MwSt. zzgl. Versandkosten
QPM TurretJet TJ01615 – einstellbare Kühlmitteldüse für 1/16″ NPT/BSPT-Anschlüsse.
- Ø 2,18 mm
- Verlängerung L: 31,75 mm
- Acetalgehäuse mit Edelstahlkugel · bis 10 bar und 70 °C
- Verpackungseinheit: 5 Stück
- Beschreibung
- Downloads
- Zusätzliche Informationen
- Produktsicherheit
Beschreibung
QPM TurretJet · Artikel TJ01615
QPM TurretJet TJ01615 – 1/16″ NPT/BSPT, Ø 2,18 mm, L 31,75 mm, 5 Stück

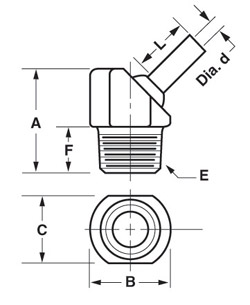

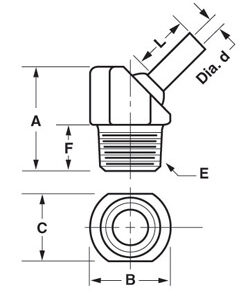

Diese einstellbare TurretJet Kühlmitteldüse besitzt ein 1/16″ NPT/BSPT-Außengewinde und eine Düsenöffnung von 2,18 mm (.086″). Die Verlängerung beträgt 31,75 mm. Die gewünschte Strahlrichtung und den Einbauraum an der Maschine prüfen.
Einsatz & Auswahl
Gewinde und Strahlführung abgleichen
Die schwenkbare Edelstahlkugel richtet den Kühlmittelstrahl auf die Bearbeitungsstelle oberhalb der Montageebene. Das Acetalgehäuse wird in den passenden Maschinenanschluss eingeschraubt. TurretJet eignet sich je nach Anschluss und Bauraum für CNC-Drehmaschinen, Bearbeitungszentren und Schleifmaschinen.
Die Verlängerung erleichtert die Ausrichtung auf weiter entfernte Stellen. Prüfen Sie mögliche Kollisionen mit Werkzeug, Werkstück und Spannmitteln. Düsenöffnung und Pumpenleistung müssen zusammenpassen; eine größere Öffnung ist nicht automatisch besser.
Originalunterlagen
TurretJet · TJ01615
Die Ausführung TJ01615 ist in der TurretJet-Tabelle auf Katalogseite 4 aufgeführt. Die Originalmaße stehen in Zoll; die Millimeterangaben dieser Seite sind umgerechnet und gerundet.
Häufige Fragen
TurretJet TJ01615 richtig auswählen
Passt die Düse an meine Maschine?
Prüfen Sie Anschlussgewinde, Einbauraum und Reichweite an Ihrer Maschine. Die Bezeichnung NPT/BSPT folgt dem QPM-Katalog. Zylindrisches G-Gewinde ist nicht mit konischem BSPT gleichzusetzen.
Ist diese Ausführung für Hochdruck geeignet?
Diese TurretJet-Ausführung ist laut Katalog für maximal 10 bar ausgelegt. Bei höherem Betriebsdruck benötigen Sie eine entsprechend freigegebene andere Düsenserie.
Wie viele Düsen werden geliefert?
Eine Verpackungseinheit enthält 5 Stück der angegebenen Ausführung TJ01615.
Technische Angaben gemäß QPM-Katalog. Alle Angaben ohne Gewähr. Anschluss, Maße und Eignung vor Bestellung und Montage an der eigenen Maschine prüfen.
Freigegebene Unterlagen
Passende Kataloge und Datenblätter
Öffnen Sie das gewünschte PDF in einem neuen Browserfenster. Dort können Sie es ansehen, speichern oder ausdrucken.
Weitere Kataloge und freigegebene Datenblätter finden Sie im SKANTEK Downloadcenter.
Alle Downloads ansehenZusätzliche Informationen
| Gewicht | 0,1 kg |
|---|---|
| Artikel | Gewindedüse |
| Marke | QPM |
| Typ | TurretJet(10 bar) |
| Artikelnummer | TJ01615 |
| EAN | 4872363127078 |
| HAN | TJ01615 |
