QPM SprayTip ST16515 · M3,5 × 0,6 · Ø 2,18 mm · gerader Austritt · VE 5 Stück
42,77€
exkl. 19 % MwSt. zzgl. Versandkosten

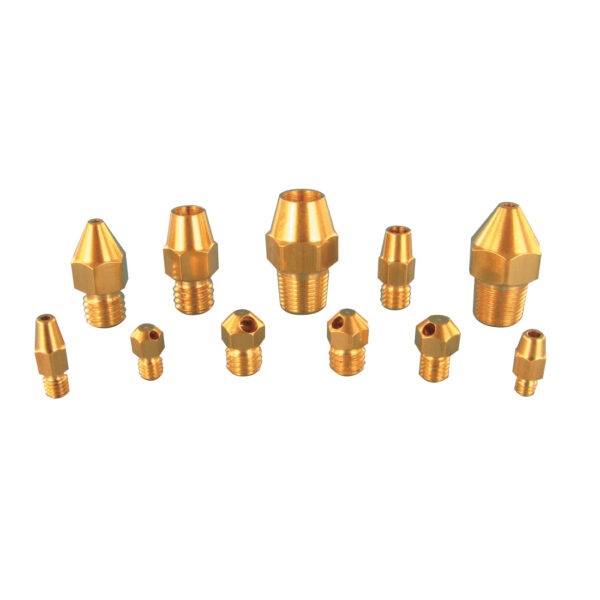

QPM SprayTip ST16515 – einschraubbarer Sprühkopf aus Messing für eine passende Kühlmitteldüse mit Gewindeaufnahme.
- Gewinde: M3,5 × 0,6
- Durchlass: ca. 2,18 mm (.086″)
- Austritt: gerade
- Maximaler Betriebsdruck: 33 bar
- Verpackungseinheit: 5 Stück
- Beschreibung
- Downloads
- Zusätzliche Informationen
- Produktsicherheit
Beschreibung
QPM SprayTips · Artikel ST16515
SprayTip ST16515 – M3,5 × 0,6, Ø 2,18 mm
Der QPM SprayTip ST16515 bündelt den Kühlmittelstrahl an der Bearbeitungsstelle. Der Sprühkopf aus Messing wird über M3,5 × 0,6 in eine passende Gewindeaufnahme eingeschraubt. Der Durchlass beträgt ca. 2,18 mm (.086″). Der gerade Austritt führt den Kühlmittelstrahl in Längsrichtung des Sprühkopfs.
Technische Daten
| Artikelnummer | ST16515 |
|---|---|
| Gewinde E | M3,5 × 0,6 |
| Durchlass d | ca. 2,18 mm (.086″) |
| Austritt | gerade |
| Material | Messing |
| Gesamtlänge L | ca. 10,67 mm (.42″) |
| Gewindelänge A | ca. 3,56 mm (.14″) |
| Schlüsselweite C | 3/16″ |
| Maximaler Betriebsdruck | 33 bar (500 psi laut Hersteller) |
| Maximale Betriebstemperatur | 150 °C (300 °F laut Hersteller) |
| Verpackungseinheit | 5 Stück |
Die metrischen Längen- und Durchlasswerte sind aus den Zollmaßen des Herstellers umgerechnet und gerundet. Für den maßlichen Abgleich gelten die Originalmaße im Datenblatt.
Passende Aufnahme auswählen
Gewinde, Bauraum und gewünschte Strahlrichtung vor der Bestellung abgleichen. SprayTips sind für QPM-Düsen mit passender Gewindeaufnahme vorgesehen. Die Zugehörigkeit zur gleichen Baureihe allein bestätigt keine Kompatibilität.
Montage und Betrieb
Vor Montage und Ausrichtung die Kühlmittelzufuhr abschalten und drucklos machen. Nach der Montage auf Dichtheit und freien Bewegungsraum prüfen. Maßgeblich ist die niedrigste Druck- und Temperaturgrenze aller eingesetzten Komponenten.
Freigegebene Unterlagen

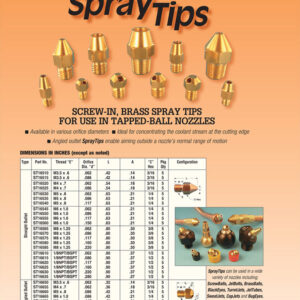

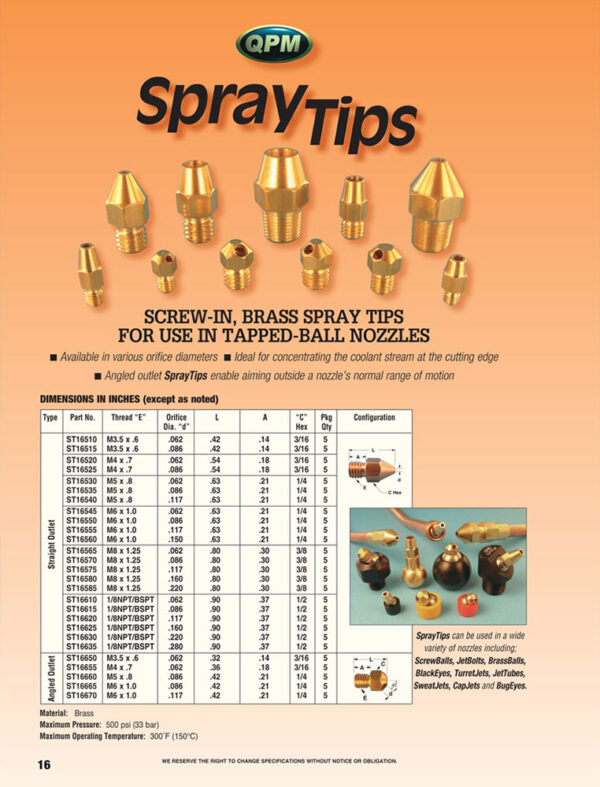

Passende Kataloge und Datenblätter
Öffnen Sie das gewünschte PDF in einem neuen Browserfenster. Dort können Sie es ansehen, speichern oder ausdrucken.
Weitere Kataloge und freigegebene Datenblätter finden Sie im SKANTEK Downloadcenter.
Alle Downloads ansehenZusätzliche Informationen
| Gewicht | 0,1 kg |
|---|---|
| Typ | SprayTips (33 bar) |
| Artikel | Gewindedüse, Runddüse |
| Variante | M3.5, Messing |
| Marke | QPM |
| Artikelnummer | ST16515 |
| EAN | 4872363126392 |
| HAN | ST16515 |
