QPM Klemmverschraubung CF15310 · 1/8 BSPT · 3/16″ Rohr · 90° · 5 Stück
45,78€
exkl. 19 % MwSt. zzgl. Versandkosten
Die QPM Klemmverschraubung CF15310 verbindet ein 3/16″-Kühlmittelrohr mit einem Anschluss 1/8 BSPT. Die Bauform ist 90°.
- Bauteilart: Klemmverschraubung
- Anschlussgewinde: 1/8 BSPT
- Für Rohr-Außendurchmesser: 3/16″
- Bauform: 90°
- Verpackungseinheit: 5 Stück
- Beschreibung
- Downloads
- Zusätzliche Informationen
- Produktsicherheit
Beschreibung
QPM Compression Fittings · Artikel CF15310

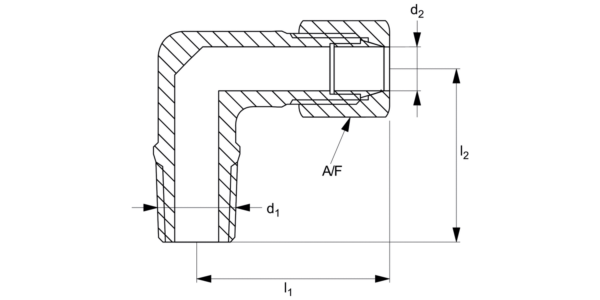

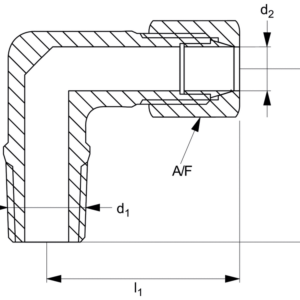

Compression Fittings CF15310 – Klemmverschraubung 1/8 BSPT · 3/16″ Rohr · 90°
Die QPM Klemmverschraubung CF15310 verbindet ein 3/16″-Kühlmittelrohr mit einem Anschluss 1/8 BSPT. Die Bauform ist 90°.
Technische Daten
| Artikelnummer | CF15310 |
|---|---|
| Bauteilart | Klemmverschraubung |
| Anschlussgewinde | 1/8 BSPT |
| Für Rohr-Außendurchmesser | 3/16″ |
| Bauform | 90° |
| Lieferumfang je Verschraubung | Anschlusskörper, Überwurfmutter und Klemmring |
| Material | Messing |
| Maximaler Betriebsdruck | 33 bar |
| Maximale Betriebstemperatur | 150 °C |
| Verpackungseinheit | 5 Stück |
Anwendung dieser Ausführung

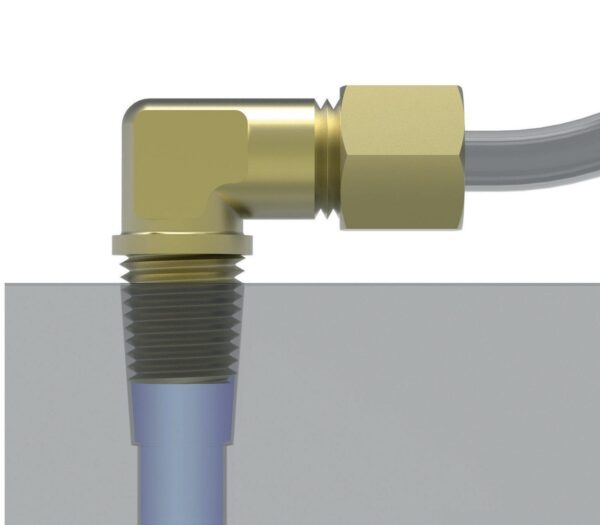

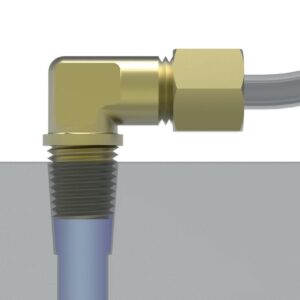

Das Rohr wird mit Überwurfmutter und Klemmring im Anschlusskörper befestigt. Die Rohrgröße bezeichnet den Außendurchmesser. Anschlussgewinde und Rohrgröße müssen zur vorhandenen Kühlmittelzuführung passen.
Freigegebene Unterlagen

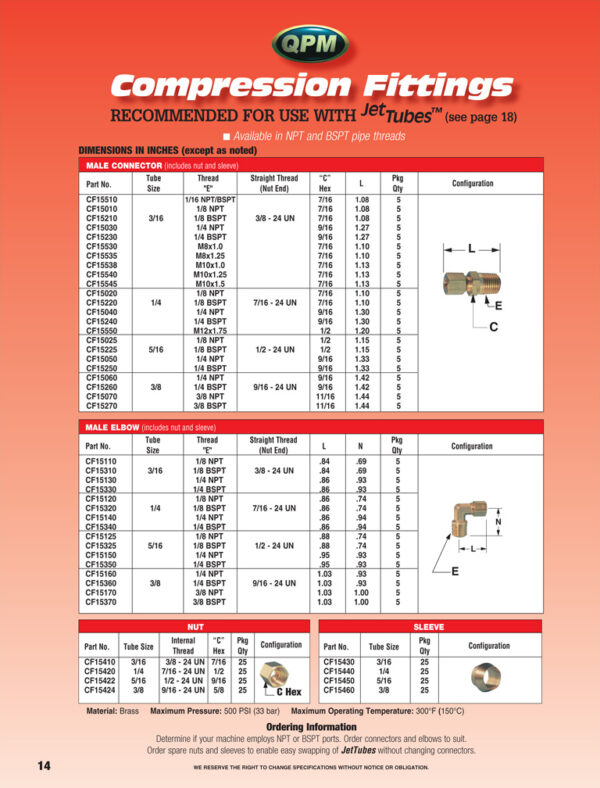

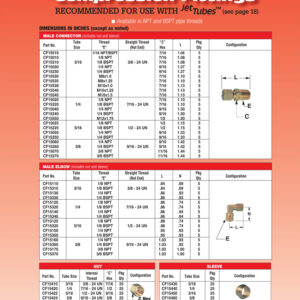

Passende Kataloge und Datenblätter
Öffnen Sie das gewünschte PDF in einem neuen Browserfenster. Dort können Sie es ansehen, speichern oder ausdrucken.
Weitere Kataloge und freigegebene Datenblätter finden Sie im SKANTEK Downloadcenter.
Alle Downloads ansehenZusätzliche Informationen
| Gewicht | 0,1 kg |
|---|---|
| Artikel | Klemmringverschraubung, Zubehör |
| Variante | 1/8", 3/16" |
| Marke | QPM |
| Typ | CompressionFittings(33 bar) |
| Artikelnummer | CF15310 |
| EAN | 4872363119516 |
| HAN | CF15310 |
