PressureMax PM22322SS Hochdruck-Kühlmitteldüse M10 × 1,5, Ø 1,57 mm, 6,35 mm Verlängerung, Edelstahl · VE 5 Stück
265,59€
exkl. 19 % MwSt. zzgl. Versandkosten
QPM PressureMax PM22322SS – ausrichtbare Hochdruck-Kühlmitteldüse mit M10 × 1,5-Anschluss und austauschbarer Sprühspitze.
- Durchlass: Ø 1,57 mm
- Verlängerung L: 6,35 mm
- Gehäuse: Edelstahl · Verstellwinkel F maximal 34°
- Maximal 100 bar und 70 °C · VE 5 komplette Düsen
- Beschreibung
- Downloads
- Zusätzliche Informationen
- Produktsicherheit
Beschreibung
QPM PressureMax · Artikel PM22322SS
PressureMax PM22322SS – M10 × 1,5, Durchlass 1,57 mm

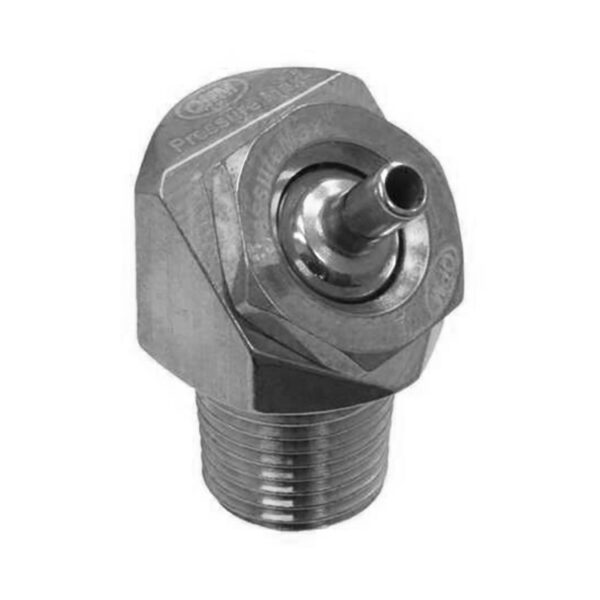

Diese komplette PressureMax-Düse besitzt ein Gehäuse aus Edelstahl und einen M10 × 1,5-Anschluss. Die Sprühspitze mit 1,57 mm Durchlass besitzt eine Verlängerung L von 6,35 mm. Der maximale Verstellwinkel F beträgt für diese Ausführung 34°. Die Verpackungseinheit enthält fünf komplette Düsen.
Technische Daten dieser Ausführung
| Artikelnummer | PM22322SS |
|---|---|
| Anschlussgewinde | M10 × 1,5 |
| Düsendurchlass d | 1,57 mm (0.062″) |
| Verlängerung L | 6,35 mm (0.25″) |
| Maximaler Verstellwinkel F | 34° |
| Zeichnungsmaß A | 9,14 mm (0.36″) |
| Gehäusematerial | Edelstahl |
| Zugeordnete Sprühspitze | PMT08422SS |
| Maximaler Betriebsdruck | 100 bar / 1500 PSI laut Hersteller |
| Maximale Betriebstemperatur | 70 °C / 160 °F laut Hersteller |
| Lieferumfang | Komplette Düse mit Gehäuse und Sprühspitze |
| Verpackungseinheit | 5 komplette Düsen |
Die Millimeterwerte wurden aus den Zollmaßen des Originalblatts umgerechnet und auf zwei Dezimalstellen gerundet. d, L und F sowie A beziehen sich auf die dortige Zeichnung. Die Artikelnummer PMT08422SS bezeichnet die separat erhältliche Sprühspitze; dieser Artikel ist die komplette Düse.
Freigegebene Unterlagen

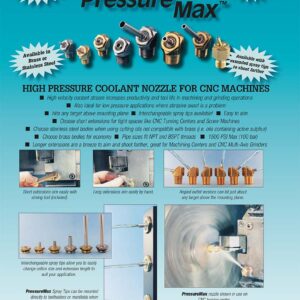

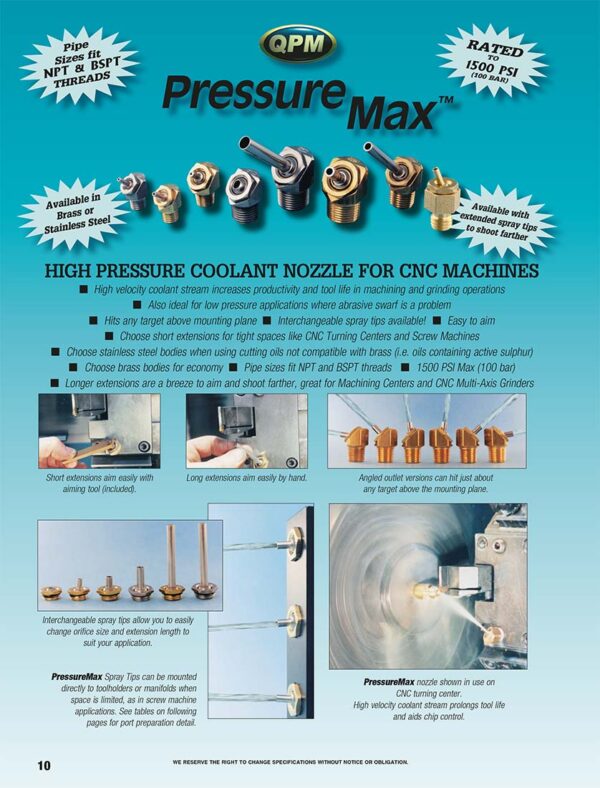

Passende Kataloge und Datenblätter
Öffnen Sie das gewünschte PDF in einem neuen Browserfenster. Dort können Sie es ansehen, speichern oder ausdrucken.
Weitere Kataloge und freigegebene Datenblätter finden Sie im SKANTEK Downloadcenter.
Alle Downloads ansehenZusätzliche Informationen
| Gewicht | 0,1 kg |
|---|---|
| Artikel | Gewindedüse |
| Variante | Edelstahl, M10, mit Rohr |
| Marke | QPM |
| Typ | PressureMax(100 bar) |
| Artikelnummer | PM22322SS |
| EAN | 4872363124558 |
| HAN | PM22322SS |
