PlugJet PJ00530 Einschraub-Kühlmitteldüse 1/4 NPT/BSPT, Ø 4,06 mm · VE 5 Stück
91,55€
exkl. 19 % MwSt. zzgl. Versandkosten
QPM PlugJet PJ00530 – bündig einschraubbare Kühlmitteldüse für begrenzten Einbauraum.
- Anschluss: 1/4 NPT/BSPT
- Auslass: Ø 4,06 mm
- Verpackungseinheit: 5 Stück
- Material: Gehäuse aus Acetal (POM), Kugel aus Edelstahl
- Beschreibung
- Downloads
- Zusätzliche Informationen
- Produktsicherheit
Beschreibung
QPM PlugJet · Artikel PJ00530
PlugJet PJ00530 – bündige Kühlmittelzufuhr mit 1/4 NPT/BSPT

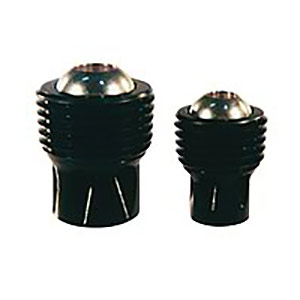

PlugJet PJ00530 wird in einen passenden 1/4 NPT/BSPT-Gewindeanschluss eingeschraubt. Die flache Bauform hält den Überstand an der Montagefläche gering und ermöglicht eine gezielte Ausrichtung des Kühlmittelstrahls. Der offene Düsendurchlass dieser Ausführung beträgt Ø 4,06 mm.
Technische Daten & Anwendung
Flache Bauform für begrenzten Einbauraum
Die Edelstahlkugel richtet den Kühlmittelstrahl zur Bearbeitungsstelle aus. Die bündig eingeschraubte Bauform reduziert störende Vorsprünge. Geeignet für Anwendungen an Werkzeugmaschinen, bei denen ausladende Düsen im Weg wären.
| Anschlussgewinde E | 1/4 NPT/BSPT |
|---|---|
| Düsendurchlass d | Ø 4,06 mm (0.16″) |
| Zeichnungsmaß A | 15,75 mm (0.62″) |
| Innensechskant B | 9/64″ |
| Zeichnungsmaß C | 3,81 mm (0.15″) |
| Verstellwinkel F laut Variantentabelle | 0–40° |
| Maximaler Betriebsdruck | 10 bar / 150 PSI |
| Maximale Betriebstemperatur | 70 °C / 160 °F |
| Werkstoffe | Gehäuse: Acetal; Kugel: Edelstahl |
| Verpackungseinheit | 5 Stück |

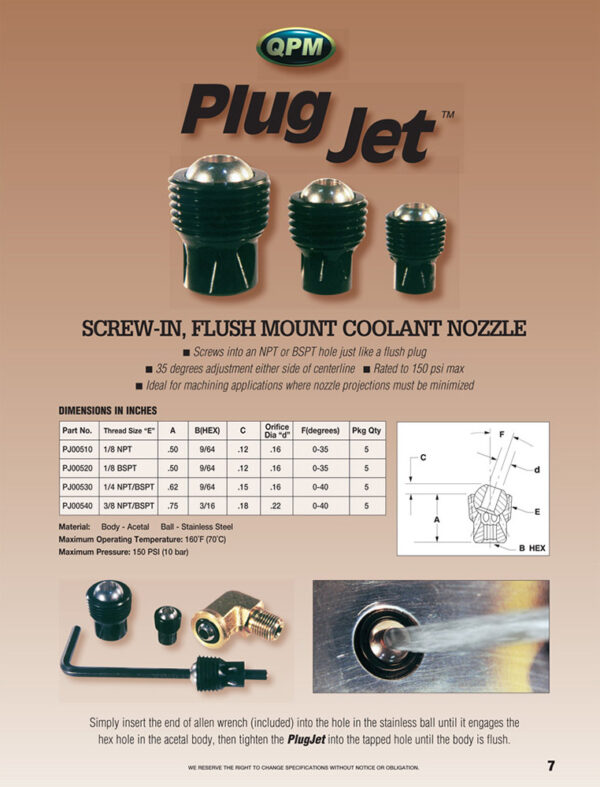

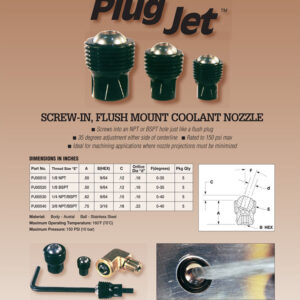

Die Millimeterwerte sind aus den Zollmaßen des Original-Datenblatts umgerechnet und gerundet. Die Maßbuchstaben A, B, C, d und E beziehen sich auf die dortige Zeichnung. Der Verstellwinkel folgt der Tabelle für diese Artikelnummer.
Montage und Ausrichtung
Vor der Montage die Kühlmittelzufuhr abschalten und drucklos machen. Anschlussgewinde, Einbautiefe, Dichtfläche und Freiraum prüfen. Den passenden Innensechskantschlüssel durch die Öffnung der Kugel bis zum Sechskant im Gehäuse führen und die Düse in den Gewindeanschluss einschrauben. Anschließend die Strahlrichtung einstellen und den Kühlmittelaustritt kontrollieren.
