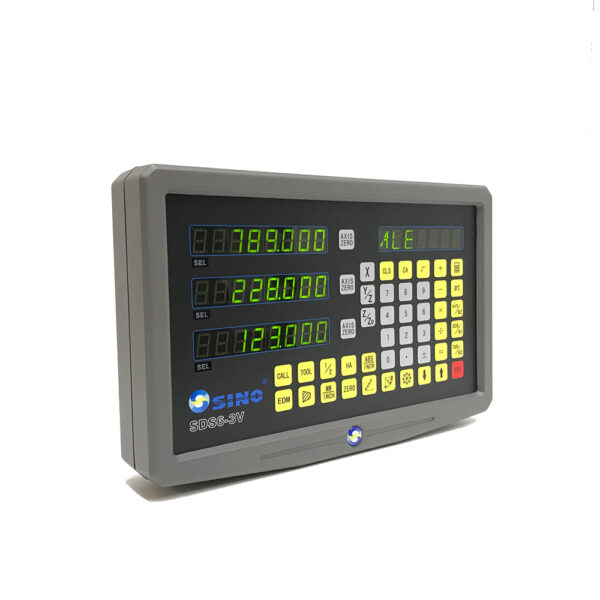

ORIGINAL (DE) SINO SDS6-3VE – Positionsanzeige 3 Achsen · 1 Abschaltpunkt
285,00€
exkl. 19 % MwSt. zzgl. Versandkosten
ORIGINAL (DE) SINO SDS6-3VE – Positionsanzeige 3 Achsen · 1 Abschaltpunkt
Die SINO SDS6-3VE erfasst drei Maschinenachsen und bietet einen Abschaltpunkt für die Z-Achse, beispielsweise an einer Erodiermaschine. Die Anzeige verbindet die Positionsmessung mit einem positionsabhängigen Schaltausgang.
- Drei Messachsen mit 8-stelliger LED-Anzeige
- Ein Abschaltpunkt für die Z-Achse
- Fräs- und Drehmaschinenmodus
- Beschreibung
- Downloads
- Zusätzliche Informationen
- Produktsicherheit
Beschreibung
SKANTEK · ORIGINAL (DE) SINO · Präzision ist messbar
ORIGINAL (DE) SINO SDS6-3VE – Positionsanzeige 3 Achsen · 1 Abschaltpunkt
Die SINO SDS6-3VE erfasst drei Maschinenachsen und bietet einen Abschaltpunkt für die Z-Achse, beispielsweise an einer Erodiermaschine. Die Anzeige verbindet die Positionsmessung mit einem positionsabhängigen Schaltausgang.
Funktionen · Anwendung
Positionsmessung für Ihre Maschine
- Drei Messachsen mit 8-stelliger LED-Anzeige
- Ein Abschaltpunkt für die Z-Achse
- Fräs- und Drehmaschinenmodus
- 200 Speicherplätze für Werkzeuge beziehungsweise Werkstückbezugspunkte
- Lochkreis, lineare Lochreihen und Mittenbestimmung
- Werkzeugradiuskompensation und Kegelberechnung
- Lineare und segmentierte Fehlerkompensation sowie Speicherfunktion
Technische Daten
SDS6-3VE im Überblick
| Merkmal | Angabe |
|---|---|
| Modell | SDS6-3VE |
| Messachsen | 3 |
| Schaltausgang | 1 Abschaltpunkt für die Z-Achse |
| Signalverarbeitung | EIA-422A / Line Driver |
| Einstellbare Auflösung | 0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 µm |
| Betriebsspannung | 80–260 V, 50–60 Hz |
| Leistungsaufnahme | 25 VA |
| Arbeitstemperatur | 0–45 °C |
| Maximale Eingangsfrequenz | 5 MHz |
| Abmessungen | 298 × 192 × 90 mm |
| Gewicht | ca. 3,2 kg |
Auswahl · Anschluss
Messsystem und Schnittstellen abstimmen
Wählen Sie die Glasmaßstäbe oder Magnetmesssysteme passend zum Verfahrweg Ihrer Maschine. Kontrollieren Sie Einbauraum, Signalart, Versorgung, Auflösung und Steckerbelegung.
Lieferumfang
Anzeige mit Montagezubehör
Positionsanzeige SDS6-3VE, Anschlusskabel, Schwenkarm nach Wahl mit Befestigungselementen, deutsche Bedienungsanleitung, Kabelclips, Werkzeugablage und Schutzhülle.
Die benötigten Wegmesssysteme wählen Sie separat passend zu den Maschinenachsen aus.
FAQ · Auswahl einfach erklärt
Häufige Fragen zu SDS6-3VE
Was unterscheidet die SDS6-3VE von der SDS6-3V?
Die SDS6-3VE besitzt zusätzlich einen Abschaltpunkt für die Z-Achse. Die Standardausführung SDS6-3V ist eine Drei-Achs-Positionsanzeige ohne diesen hier beschriebenen Schaltpunkt.
Steuert die SDS6-3VE die Maschine selbstständig?
Der Abschaltpunkt stellt ein positionsabhängiges Signal bereit. Die gewünschte Maschinenfunktion setzt eine fachgerechte elektrische Einbindung durch qualifiziertes Fachpersonal voraus. Die Digitalanzeige ersetzt keine erforderliche Sicherheitseinrichtung der Maschine.
Sind die Glasmaßstäbe enthalten?
Nein. Dieser Artikel ist die Positionsanzeige mit dem genannten Montagezubehör. Die benötigten Glasmaßstäbe oder Magnetmesssysteme wählen Sie separat aus.
Was muss ich bei einer Nachrüstung prüfen?
Prüfen Sie den Verfahrweg jeder Achse, den Einbauraum, die Montagepunkte sowie die elektrische Kompatibilität von Anzeige und Messsystem.
Ihre Nachrüstung
SINO Komponenten zusammenstellen
Original SINO · Technische Dokumentation
Passende Kataloge und Datenblätter
Freigegebene Unterlagen zu ORIGINAL SINO Digitalanzeigen und Glasmaßstäben – mit technischen Kerndaten für Auswahl, Austausch und Nachrüstung.
Weitere Kataloge und freigegebene Datenblätter finden Sie im SKANTEK Downloadcenter.
Alle Downloads ansehenZusätzliche Informationen
| Gewicht | 4,5 kg |
|---|---|
| Artikelnummer | SINO SDS6-3VE |
| EAN | 4872363125838 |
| HAN | SINO SDS6-3VE |
Produktsicherheit
Herstellerinformationen
SINO
