ORIGINAL (DE) SINO SDS3-1EA+EB – Positionsanzeige 1 Achse · 2 Abschaltpunkte
255,00€
exkl. 19 % MwSt. zzgl. Versandkosten
ORIGINAL (DE) SINO · 2 FREI DEFINIERBARE ABSCHALTPUNKTE
Die SINO SDS3-1EA+EB Positionsanzeige kombiniert die Anzeige einer Messachse mit zwei frei definierbaren Schaltpunkten. Damit lassen sich zwei positionsabhängige Maschinenfunktionen über die passende Maschinensteuerung auslösen.
- Zwei individuell einstellbare Schaltpunkte
- Absolut-/Kettenmaß und definierbarer Referenzpunkt
- mm/Zoll- und Radius-/Durchmesserumschaltung
- Beschreibung
- Downloads
- Zusätzliche Informationen
- Produktsicherheit
Beschreibung
SKANTEK · ORIGINAL (DE) SINO · PRÄZISION IST MESSBAR

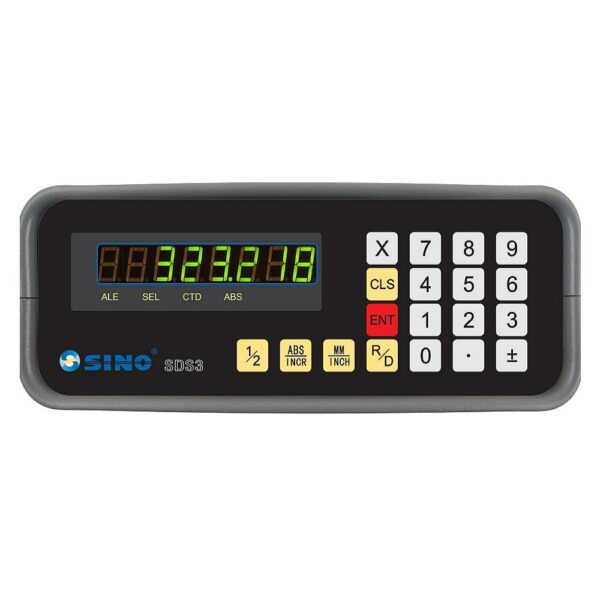

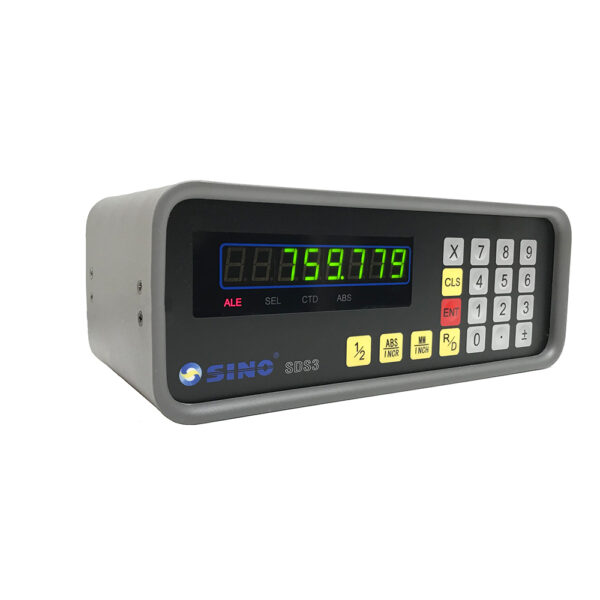

SINO SDS3-1EA+EB – 1-Achs-Positionsanzeige
Die SINO SDS3-1EA+EB Positionsanzeige kombiniert die Anzeige einer Messachse mit zwei frei definierbaren Schaltpunkten. Damit lassen sich zwei positionsabhängige Maschinenfunktionen über die passende Maschinensteuerung auslösen.
Funktionen für Ihre Anwendung
- Zwei individuell einstellbare Schaltpunkte
- Absolut-/Kettenmaß und definierbarer Referenzpunkt
- mm/Zoll- und Radius-/Durchmesserumschaltung
- Lineare Fehlerkompensation, Speicher- und Schlummerfunktion
Beispielsweise an Erodiermaschinen: Ein Schaltpunkt kann einen Bearbeitungsschritt beenden, der zweite einen definierten Rückfahrweg begrenzen. Die Umsetzung erfolgt über die angeschlossene Maschinensteuerung.
Technische Daten der SINO SDS3-1EA+EB
| Modell | SDS3-1EA+EB |
|---|---|
| Messachsen | 1 |
| Besonderheit | 2 FREI DEFINIERBARE ABSCHALTPUNKTE |
| Signalverarbeitung | EIA-422 |
| Breite × Höhe | ca. 31,5 × 11,5 cm |
| Betriebsspannung | 85–260 V |
| Leistungsaufnahme | 25 VA |
| Arbeitstemperatur | 0–45 °C |
Messsystem und Montage passend auswählen
Wählen Sie je Messachse einen passenden Glasmaßstab oder ein kompatibles Magnetmesssystem. Entscheidend sind Verfahrweg, Einbauraum, Signal, Steckerbelegung und die eingestellte Auflösung. Die tatsächliche Messgenauigkeit hängt vom Messsystem und dessen fachgerechter Montage ab.
Die Anzeige kann mit passenden SINO KA-Glasmaßstäben oder SINO Magnetmesssystemen kombiniert werden. Vorhandene Fremdsysteme müssen elektrisch kompatibel sein.
Lieferumfang
Positionsanzeige, Schwenkarm nach Wahl und Befestigungselemente.
FAQ · Auswahl einfach erklärt
Häufige Fragen zur SINO SDS3-1EA+EB
Was unterscheidet die SDS3-1EA+EB von der SDS3-1E?
Die SDS3-1EA+EB bietet zwei frei definierbare Schaltpunkte; die SDS3-1E bietet einen Schaltpunkt.
Sind die Maßstäbe bereits enthalten?
Die Anzeige und die Wegmesssysteme sind getrennte Komponenten. Wählen Sie die benötigten Maßstäbe passend zu den Verfahrwegen Ihrer Maschine separat aus.
Wie finde ich den passenden Glasmaßstab?
Vergleichen Sie Messlänge und Einbaumaße. KA-200 und KA-500 werden mit Schutzabdeckung eingesetzt. Bei KA-300, KA-500 und KA-600 lässt sich die Kabelseite kundenseitig ändern; beim KA-200 wird sie ab Werk festgelegt.
Ihre Nachrüstung vervollständigen
Wählen Sie zur SINO SDS3-1EA+EB die passenden Wegmesssysteme und Montagekomponenten. Die Modellübersicht hilft beim Vergleich von Achsanzahl und Zusatzfunktionen.
Freigegebene Kataloge und Datenblätter finden Sie im SKANTEK Downloadcenter. Prüfen Sie dort die Zuordnung zu Ihrem Produkt.
Alle Downloads ansehenZusätzliche Informationen
| Gewicht | 3 kg |
|---|---|
| Artikel | Positionsanzeige |
| Variante | 1- Achse |
| Marke | SINO |
| Artikelnummer | SINO SDS3 -1EA+EB |
| EAN | 4872363129157 |
| HAN | SINO SDS3 -1EA+EB |
Produktsicherheit
Herstellerinformationen
SINO
