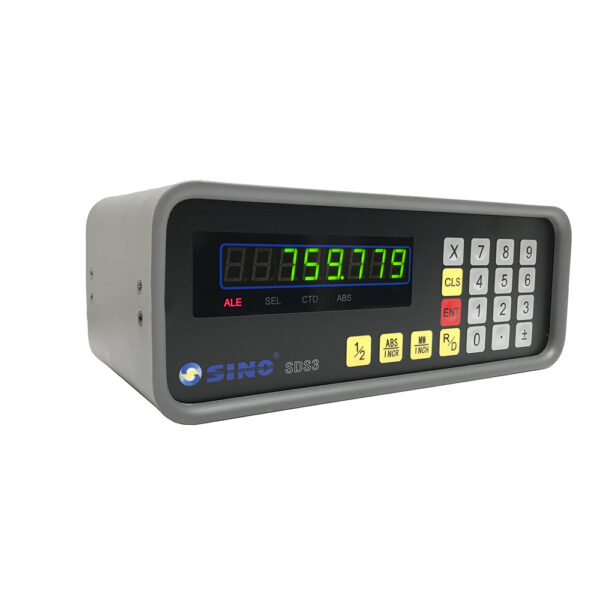

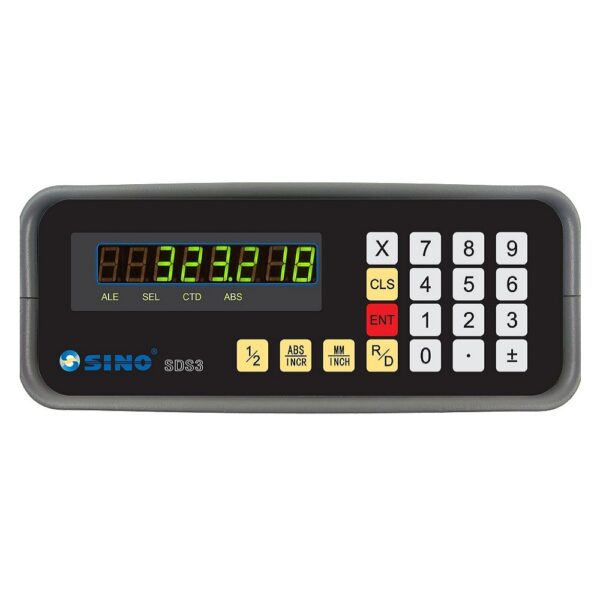

ORIGINAL (DE) SINO SDS3-1VF – Positionsanzeige 1 Achse · RS-232-C
268,91€
exkl. 19 % MwSt. zzgl. Versandkosten
ORIGINAL (DE) SINO SDS3-1VF – Positionsanzeige 1 Achse · RS-232-C
Die SINO SDS3-1VF zeigt die Position einer Maschinenachse an und besitzt einen seriellen RS-232-C-Datenausgang. Damit können Messwerte in einer geeigneten externen Datenerfassung, Steuerung oder PC-Anwendung weiterverarbeitet werden.
- Eine Messachse mit digitaler Positionsanzeige
- Serieller RS-232-C-Datenausgang über 9-poligen SUB-D-Anschluss
- mm/Zoll und Absolut-/Inkrementalmaß
- Beschreibung
- Downloads
- Zusätzliche Informationen
- Produktsicherheit
Beschreibung
SKANTEK · ORIGINAL (DE) SINO · Präzision ist messbar
ORIGINAL (DE) SINO SDS3-1VF – Positionsanzeige 1 Achse · RS-232-C
Die SINO SDS3-1VF zeigt die Position einer Maschinenachse an und besitzt einen seriellen RS-232-C-Datenausgang. Damit können Messwerte in einer geeigneten externen Datenerfassung, Steuerung oder PC-Anwendung weiterverarbeitet werden.
Funktionen · Anwendung
Positionsmessung für Ihre Maschine
- Eine Messachse mit digitaler Positionsanzeige
- Serieller RS-232-C-Datenausgang über 9-poligen SUB-D-Anschluss
- mm/Zoll und Absolut-/Inkrementalmaß
- Mittenbestimmung durch Halbierung und Radius-/Durchmesseranzeige
- Lineare Fehlerkompensation und Speicherung des zuletzt angezeigten Werts
Technische Daten
SDS3-1VF im Überblick
| Merkmal | Angabe |
|---|---|
| Modell | SDS3-1VF |
| Messachsen | 1 |
| Datenausgang | RS-232-C, 9-poliger SUB-D-Anschluss |
| Messsystem-Eingang | TTL oder EIA-422; passende Ausführung und Pinbelegung prüfen |
| Betriebsspannung | AC 100–240 V, 50–60 Hz |
| Leistungsaufnahme | 25 VA |
| Arbeitstemperatur | 0–45 °C |
Auswahl · Anschluss
Messsystem und Schnittstellen abstimmen
Wählen Sie die Glasmaßstäbe oder Magnetmesssysteme passend zum Verfahrweg Ihrer Maschine. Kontrollieren Sie Einbauraum, Signalart, Versorgung, Auflösung und Steckerbelegung.
Lieferumfang
Anzeige mit Montagezubehör
Positionsanzeige, Schwenkarm nach Wahl, Anschlusskabel, Schutzhaube, Bedienungsanleitung und Kabelclips.
Die benötigten Wegmesssysteme wählen Sie separat passend zu den Maschinenachsen aus.
FAQ · Auswahl einfach erklärt
Häufige Fragen zu SDS3-1VF
Wofür dient der RS-232-C-Ausgang?
Er dient zur seriellen Übertragung von Messwerten an ein geeignetes externes System. Datenformat, Schnittstellenparameter und Software müssen miteinander kompatibel sein.
Ist der Datenausgang derselbe Anschluss wie der Maßstabeingang?
Der Messsystem-Eingang und der RS-232-C-Datenausgang erfüllen unterschiedliche Aufgaben. Für die Datenübertragung müssen Schnittstellenparameter, Pinbelegung, Datenformat und die verwendete Software zusammenpassen. Ein 9-poliger Anschluss allein bestätigt keine Kompatibilität.
Sind die Glasmaßstäbe enthalten?
Nein. Dieser Artikel ist die Positionsanzeige mit dem genannten Montagezubehör. Die benötigten Glasmaßstäbe oder Magnetmesssysteme wählen Sie separat aus.
Was muss ich bei einer Nachrüstung prüfen?
Prüfen Sie den Verfahrweg jeder Achse, den Einbauraum, die Montagepunkte sowie die elektrische Kompatibilität von Anzeige und Messsystem.
Ihre Nachrüstung
SINO Komponenten zusammenstellen
Freigegebene Kataloge und Datenblätter finden Sie im SKANTEK Downloadcenter. Prüfen Sie dort die Zuordnung zu Ihrem Produkt.
Alle Downloads ansehenZusätzliche Informationen
| Gewicht | 3 kg |
|---|---|
| Artikelnummer | SINO SDS3 -1VF |
| EAN | 4872363129126 |
| HAN | SINO SDS3 -1VF |
