ORIGINAL (DE) SINO Glasmaßstab KA200-120 – 120 mm Messlänge

Auswahl · Einbauraum

Messlänge und Einbaumaße

Diese Ausführung erfasst einen nutzbaren Messweg von 120 mm. Daraus ergeben sich eine Montagelänge von 215 mm und eine Stab-/Gesamtlänge von 223 mm.

Die Messlänge ist nicht die Gesamtlänge des Maßstabs. Berücksichtigen Sie zusätzlich den Platz für Lesekopf, Schutzabdeckung, Befestigungswinkel und die Bewegung des Anschlusskabels. Kontrollieren Sie den gesamten Verfahrweg Ihrer Maschinenachse und die Montagepunkte.

Die Baureihe KA200 deckt laut Baureihenangaben Messlängen von 30 bis 360 mm ab. Dieser Artikel ist ausschließlich die Ausführung mit 120 mm Messlänge.

Anschluss · Kompatibilität

SUB-D-9-Stecker und Digitalanzeige

Der KA200-120 besitzt ein 2 m langes Anschlusskabel mit 9-poligem SUB-D-Stecker. Der angegebene Signalausgang ist EIA-422 A / Line Driver.

Beim Anschluss an eine SINO-Digitalanzeige der SDS-Serie müssen Eingangssignal, Versorgungsspannung, Auflösung und Steckerbelegung zusammenpassen. Ein mechanisch passender Stecker allein bestätigt keine elektrische Kompatibilität.

Vorhandene Fremdfabrikate, Verlängerungskabel und Adapter stimmen Sie bitte vor der Bestellung mit uns ab. Ausführungen mit 5-V-TTL-Signal und 5 µm Auflösung sind gesondert anzufragen.

Aufbau · Anwendung

KA200 für Ihre Werkzeugmaschine

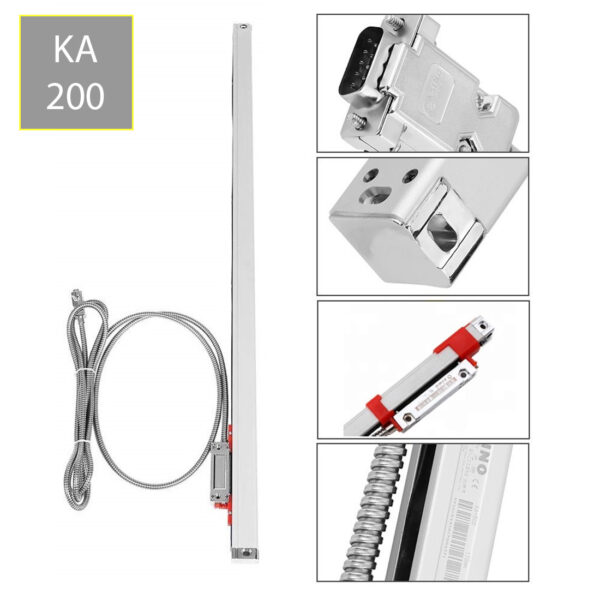

Die Baureihe KA200 besitzt ein Aluminium-Hohlprofil mit abgedichtetem, federnd gelagertem Lesekopf. Die Schutzart IP55 und die Fullcover-Schutzabdeckung unterstützen den Einsatz unter Werkstattbedingungen.

Montieren Sie Maßstab und Lesekopf ohne Verspannung. Achten Sie auf einen geschützten Kabelverlauf, ausreichenden Bewegungsfreiraum und die korrekte Ausrichtung zur Maschinenachse. Maßgeblich sind die Einbaumaße der bestellten Ausführung.

Die Auflösung von 1 µm bezeichnet den Messschritt des Systems. Sie ist von der angegebenen Messgenauigkeit zu unterscheiden. Die Genauigkeit der gesamten Maschinenmessung hängt außerdem von Montage, Ausrichtung und den Betriebsbedingungen ab.

Lieferumfang

Maßstab mit Montagezubehör

• ORIGINAL (DE) SINO Glasmaßstab KA200-120
• 2 m Anschlusskabel mit 9-poligem SUB-D-Stecker
• Montageleiste und Fullcover-Schutzabdeckung
• Montageteile, Winkel, Schrauben und Kabelbinder gemäß Baureihen-Lieferumfang

Für eine Ersatzbeschaffung halten Sie die Typenbezeichnung des bisherigen Maßstabs und der Digitalanzeige sowie Fotos der Anschlüsse bereit. Vergleichen Sie den benötigten Messweg mit der 120-mm-Ausführung dieses Artikels.
