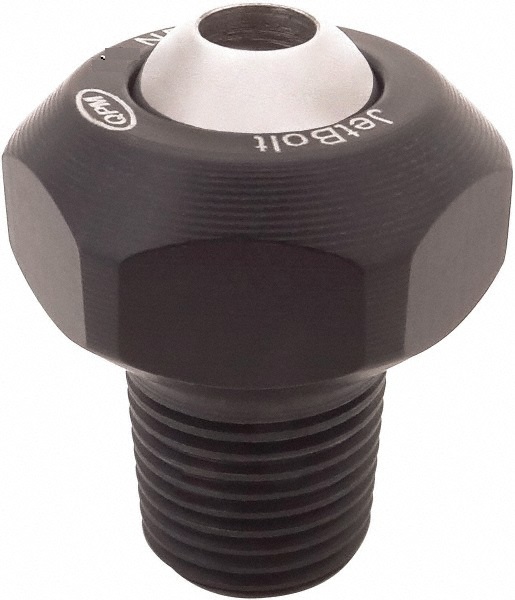

JetBolt JB09065 Kühlmitteldüse M12 × 1,75, Ø 2,79 mm, ohne Verlängerung · VE 5 Stück
92,77€
exkl. 19 % MwSt. zzgl. Versandkosten
QPM JetBolt JB09065 mit Anschluss-Außengewinde M12 × 1,75, Ø 2,79 mm am Auslass und ohne Verlängerung. Verstellbar um ±35°, bis 10 bar und 70 °C. Verpackungseinheit: 5 Stück.
- Beschreibung
- Downloads
- Zusätzliche Informationen
- Produktsicherheit
Beschreibung
QPM JetBolt · Artikel JB09065
JetBolt JB09065 – Kühlmitteldüse M12 × 1,75
Die JetBolt Kühlmitteldüse JB09065 wird über ihr Außengewinde M12 × 1,75 direkt in einen passenden Kühlmittelanschluss eingeschraubt. Der verstellbare Kugeleinsatz richtet den Strahl zur Bearbeitungsstelle aus. Diese Ausführung besitzt Ø 2,79 mm am Auslass und ist ohne Verlängerung ausgeführt.
Technische Daten & Anwendung
Gezielte Kühlmittelzufuhr am Werkzeug
Die kompakte Ausführung eignet sich für begrenzten Einbauraum, beispielsweise an CNC-Drehzentren. Düsendurchlass, Pumpenförderleistung und Anzahl der eingesetzten Düsen gemeinsam auf die Anwendung abstimmen.
| Anschluss E (Außengewinde) | M12 × 1,75 |
|---|---|
| Auslass d | Ø 2,79 mm |
| Verlängerung L | 0 mm |
| Schlüsselweite B | 17 mm |
| Zeichnungsmaß A | .41″ ≈ 10,41 mm |
| Gewindelänge F | .36″ ≈ 9,14 mm |
| Maximaler Betriebsdruck | 10 bar / 150 PSI |
| Maximale Betriebstemperatur | 70 °C / 160 °F |
| Verstellwinkel | ±35° zur Mittelachse |
| Werkstoffe | Gehäuse: Acetal; Kugel und Verlängerung: Edelstahl |
| Lieferumfang | 5 JetBolt-Düsen JB09065 |
Millimeterwerte sind aus den Zollmaßen des Katalogs gerundet. Die Zuordnung der Maße E, d, L, A, B und F zeigt die Originalzeichnung auf Katalogseite 6.
Montage und Auswahl
Vor der Montage Kühlmittelzufuhr abschalten und drucklos machen. Anschlussgewinde, Gewindetiefe, Abdichtung und Freiraum an der Maschine prüfen. Die Düse passend einschrauben, den Kugeleinsatz ausrichten und den Strahl vor Arbeitsbeginn kontrollieren. Die zulässige Belastung richtet sich nach der niedrigsten Grenze aller angeschlossenen Bauteile.
Diese Ausführung besitzt einen offenen Düsendurchlass. Einschraubbare Extension Tubes und SprayTips erfordern eine dazu passende Ausführung mit Gewindeauslass.
Ist JB09065 eine Hochdruckdüse?
JetBolt ist laut Katalog bis maximal 10 bar ausgelegt. Für höhere Drücke eine ausdrücklich dafür freigegebene Düsenbaureihe auswählen.
Welche Maße muss ich vor der Bestellung prüfen?
Vergleichen Sie das Anschlussgewinde M12 × 1,75, den Auslass Ø 2,79 mm und die Verlängerung 0 mm mit Ihrer Maschine. Beachten Sie außerdem Gewindetiefe und Kollisionsraum.
Originalunterlagen & Downloads
JetBolt Produktdaten & Maßzeichnung

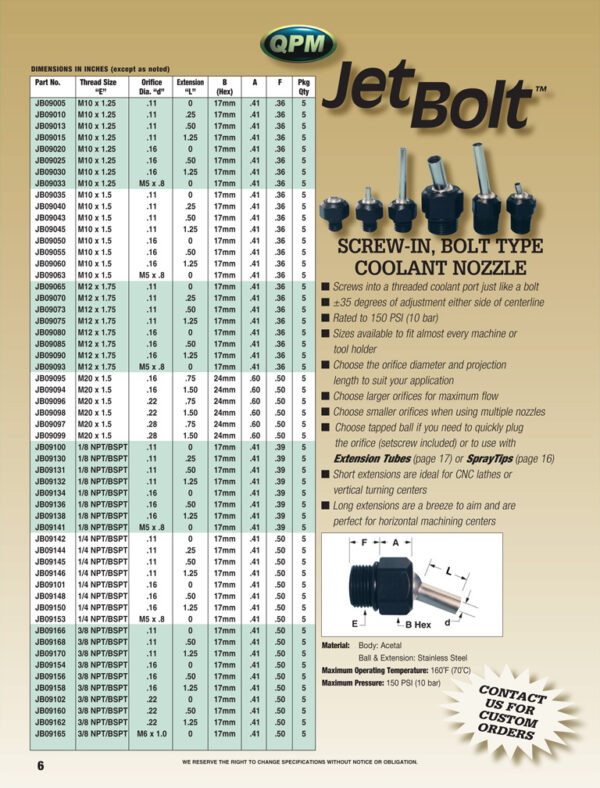

Die Original-Katalogseite 6 führt JB09065 mit Anschluss, Auslass, Verlängerung und Einbaumaßen auf. Artikelnummer und Zeichnung vor der Bestellung abgleichen.
Freigegebene Unterlagen
Passende Kataloge und Datenblätter
Öffnen Sie das gewünschte PDF in einem neuen Browserfenster. Dort können Sie es ansehen, speichern oder ausdrucken.
Weitere Kataloge und freigegebene Datenblätter finden Sie im SKANTEK Downloadcenter.
Alle Downloads ansehenZusätzliche Informationen
| Gewicht | 0,1 kg |
|---|---|
| Artikel | Gewindedüse |
| Variante | M12, mit Rohr, ohne Rohr |
| Marke | QPM |
| Typ | JetBolt(10 bar) |
| Artikelnummer | JB09065 |
| EAN | 4872363121052 |
| HAN | JB09065 |
