Beschreibung

QPM JetBolt · Artikel JB09013

JetBolt JB09013 – Kühlmitteldüse M10 × 1,25

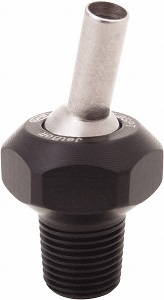

Die JetBolt Kühlmitteldüse JB09013 wird über ihr Außengewinde M10 × 1,25 direkt in einen passenden Kühlmittelanschluss eingeschraubt. Der verstellbare Kugeleinsatz richtet den Strahl zur Bearbeitungsstelle aus. Diese Ausführung besitzt Ø 2,79 mm am Auslass und ist mit 12,7 mm Verlängerung ausgestattet.

Anschluss (Außengewinde)M10 × 1,25

AuslassØ 2,79 mm

Verlängerung L12,7 mm

Artikel / VEJB09013 · 5 Stück

Technische Daten & Anwendung

Gezielte Kühlmittelzufuhr am Werkzeug

Die kompakte Ausführung eignet sich für begrenzten Einbauraum, beispielsweise an CNC-Drehzentren. Düsendurchlass, Pumpenförderleistung und Anzahl der eingesetzten Düsen gemeinsam auf die Anwendung abstimmen.

Technische Daten JB09013
Anschluss E (Außengewinde)	M10 × 1,25
Auslass d	Ø 2,79 mm
Verlängerung L	12,7 mm
Schlüsselweite B	17 mm
Zeichnungsmaß A	.41″ ≈ 10,41 mm
Gewindelänge F	.36″ ≈ 9,14 mm
Maximaler Betriebsdruck	10 bar / 150 PSI
Maximale Betriebstemperatur	70 °C / 160 °F
Verstellwinkel	±35° zur Mittelachse
Werkstoffe	Gehäuse: Acetal; Kugel und Verlängerung: Edelstahl
Lieferumfang	5 JetBolt-Düsen JB09013

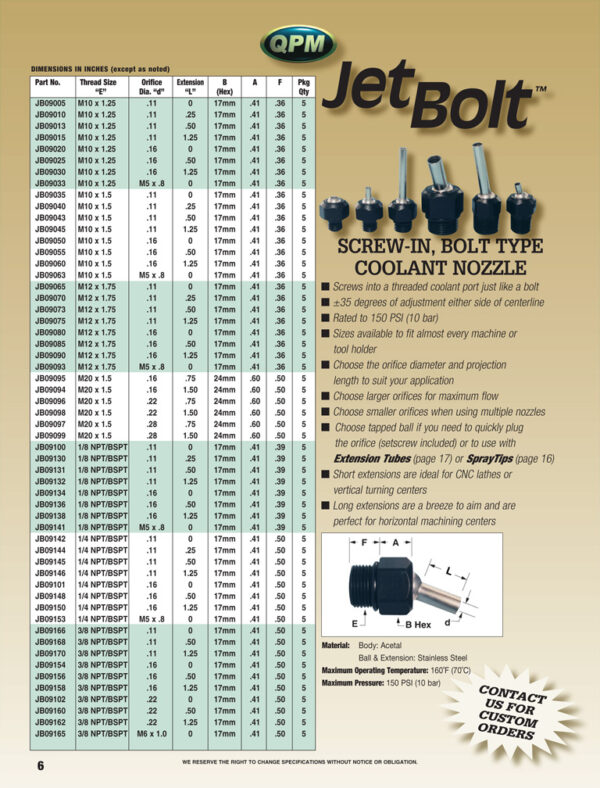

Millimeterwerte sind aus den Zollmaßen des Katalogs gerundet. Die Zuordnung der Maße E, d, L, A, B und F zeigt die Originalzeichnung auf Katalogseite 6.

Montage und Auswahl

Vor der Montage Kühlmittelzufuhr abschalten und drucklos machen. Anschlussgewinde, Gewindetiefe, Abdichtung und Freiraum an der Maschine prüfen. Die Düse passend einschrauben, den Kugeleinsatz ausrichten und den Strahl vor Arbeitsbeginn kontrollieren. Die zulässige Belastung richtet sich nach der niedrigsten Grenze aller angeschlossenen Bauteile.

Diese Ausführung besitzt einen offenen Düsendurchlass. Einschraubbare Extension Tubes und SprayTips erfordern eine dazu passende Ausführung mit Gewindeauslass.

Ist JB09013 eine Hochdruckdüse?

JetBolt ist laut Katalog bis maximal 10 bar ausgelegt. Für höhere Drücke eine ausdrücklich dafür freigegebene Düsenbaureihe auswählen.

Welche Maße muss ich vor der Bestellung prüfen?

Vergleichen Sie das Anschlussgewinde M10 × 1,25, den Auslass Ø 2,79 mm und die Verlängerung 12,7 mm mit Ihrer Maschine. Beachten Sie außerdem Gewindetiefe und Kollisionsraum.

Gewinde-Kühlmitteldüsen vergleichen

Originalunterlagen & Downloads

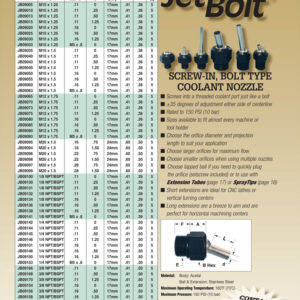

JetBolt Produktdaten & Maßzeichnung

Die Original-Katalogseite 6 führt JB09013 mit Anschluss, Auslass, Verlängerung und Einbaumaßen auf. Artikelnummer und Zeichnung vor der Bestellung abgleichen.

JetBolt-Datenblatt herunterladen (PDF)

QPM-Katalog herunterladen (PDF)
