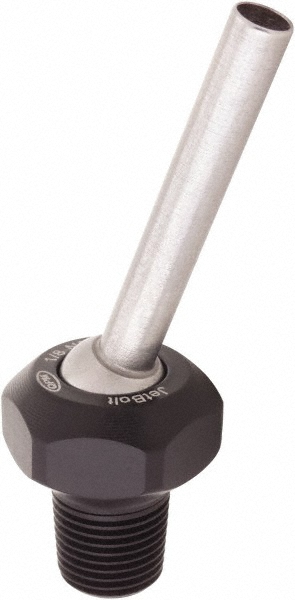

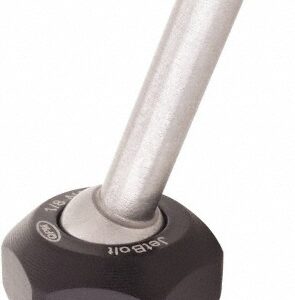

JetBolt JB09146 Kühlmitteldüse 1/4 NPT/BSPT, Ø 2,79 mm, 31,75 mm Verlängerung · VE 5 Stück

Technische Daten & Anwendung

Gezielte Kühlmittelzufuhr am Werkzeug

Die längere Verlängerung erleichtert die Strahlausrichtung, beispielsweise an horizontalen Bearbeitungszentren. Prüfen Sie den Bewegungsraum von Werkzeug und Werkstück. Düsendurchlass, Pumpenförderleistung und Anzahl der eingesetzten Düsen gemeinsam auf die Anwendung abstimmen.

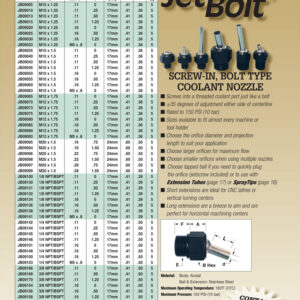

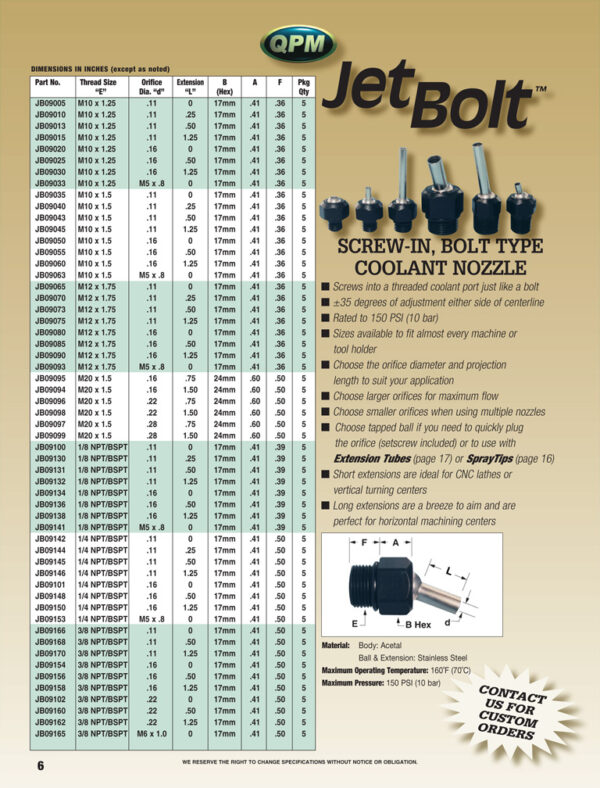

Millimeterwerte sind aus den Zollmaßen des Katalogs gerundet. Die Zuordnung der Maße E, d, L, A, B und F zeigt die Originalzeichnung auf Katalogseite 6.

Montage und Auswahl

Vor der Montage Kühlmittelzufuhr abschalten und drucklos machen. Anschlussgewinde, Gewindetiefe, Abdichtung und Freiraum an der Maschine prüfen. Die Düse passend einschrauben, den Kugeleinsatz ausrichten und den Strahl vor Arbeitsbeginn kontrollieren. Die zulässige Belastung richtet sich nach der niedrigsten Grenze aller angeschlossenen Bauteile.

Diese Ausführung besitzt einen offenen Düsendurchlass. Einschraubbare Extension Tubes und SprayTips erfordern eine dazu passende Ausführung mit Gewindeauslass.

Gewinde-Kühlmitteldüsen vergleichen
