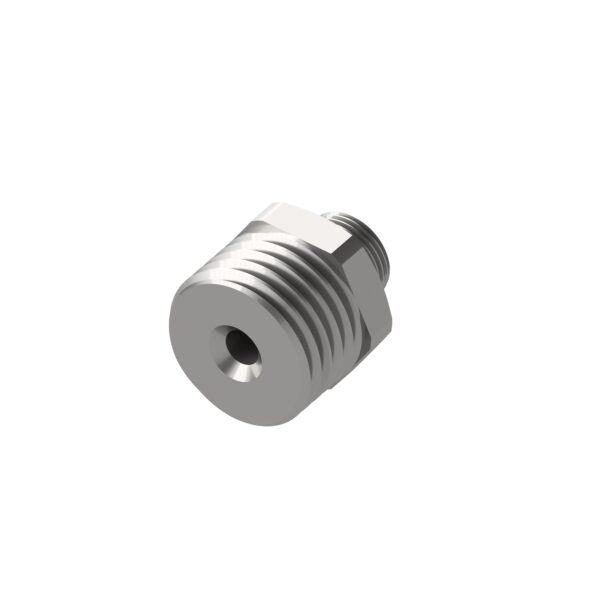

HIRT-LINE Maschinenadapter M15 × 1 – 0-AD-151
12,56€
exkl. 19 % MwSt. zzgl. Versandkosten
HIRT-LINE 0-AD-151 – Maschinenadapter für das TYP-0-System (1/8″).
- Maschinenseite: M15 × 1
- Systemseite: M8 × 0,75 · Durchlass Ø 3,2 mm
- Edelstahl 1.4305 V2A (auch erhältlich in 1.4404 V4A)
Einsatzbereich: −100 °C bis +300 °C
- Beschreibung
- Downloads
- Zusätzliche Informationen
- Produktsicherheit
Beschreibung
HIRT-LINE · TYP-0 · Artikel 0-AD-151
Maschinenadapter M15 × 1
Der HIRT-LINE Maschinenadapter 0-AD-151 verbindet den Maschinenanschluss M15 × 1 mit dem TYP-0-Kühlmittelsystem. Systemseitig besitzt der Adapter das Elementgewinde M8 × 0,75. Der Systemdurchlass beträgt 3,2 mm.
Technische Daten
| Artikelnummer | 0-AD-151 |
|---|---|
| Bauteil | Maschinenadapter |
| Systemgröße | TYP-0 · 1/8″ |
| Maschinenseite | M15 × 1 |
| Systemseitiges Elementgewinde | M8 × 0,75 |
| Systemdurchlass | Ø 3,2 mm |
| Werkstoff | Edelstahl 1.4305 · V2A |
| Systemdruck | bis 80 bar |
| Einsatzbereich | −100 °C bis +300 °C |
| Optionale V4A-Ausführung | 1.4404 auf Anfrage |
Anschluss und System kombinieren
Der maschinenseitige Gewindeanschluss muss in Nenngröße und Steigung zur Aufnahme passen. Die Systemseite ist für die Komponenten von HIRT-LINE TYP-0 ausgelegt.
Passende Grundelemente, Winkelelemente und Düsen finden Sie in der Systemkategorie.
Fragen zu 0-AD-151
Welchen Maschinenanschluss hat 0-AD-151?
Die Maschinenseite ist als M15 × 1 ausgeführt. Die Systemseite verwendet M8 × 0,75 für HIRT-LINE TYP-0.
Zu welchem HIRT-LINE-System passt dieser Adapter?
0-AD-151 gehört zum TYP-0-System (1/8″) mit 3,2 mm Systemdurchlass. Die dazugehörigen Komponenten sind in der TYP-0-Systemkategorie verlinkt.
HIRT-LINE Systemgrößen vergleichen
Sie möchten Baugröße, Adapter oder Düse für Ihre Maschine auswählen? Die HIRT-LINE Übersicht mit vier Systemgrößen führt zu passenden Kühlmittelschläuchen, Komponenten und Auswahlhilfen für Werkzeugmaschinen, Schleifmaschinen und Fertigungsanlagen.
Freigegebene Unterlagen
Passende Kataloge und Datenblätter
Öffnen Sie das gewünschte PDF in einem neuen Browserfenster. Dort können Sie es ansehen, speichern oder ausdrucken.
Weitere Kataloge und freigegebene Datenblätter finden Sie im SKANTEK Downloadcenter.
Alle Downloads ansehenZusätzliche Informationen
| Gewicht | 0,5 kg |
|---|---|
| Artikel | Maschinenadapter |
| Variante | 1/8", Edelstahl |
| Marke | HIRT LINE |
| Typ | TYP-0 (80 bar) |
| Artikelnummer | 0-AD-151 |
| EAN | 4872363115709 |
| HAN | 0-AD-151 |
