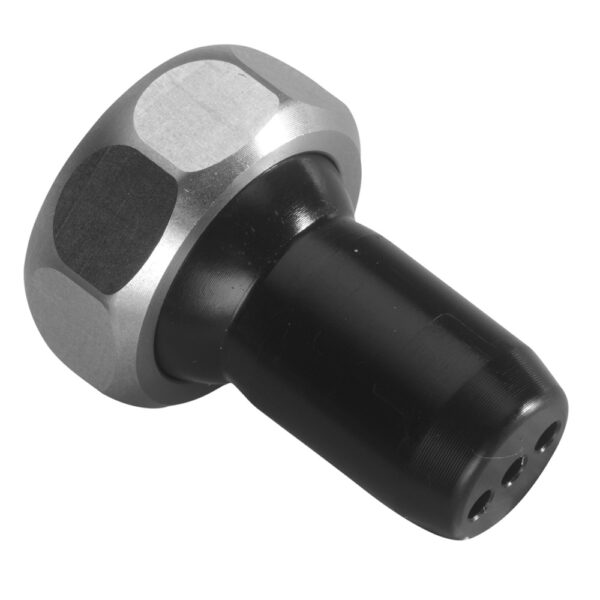

HIRT-LINE Kunststoff Düse gerade Bohrung 3xØ1,6mm – KU-1-DU-3-16

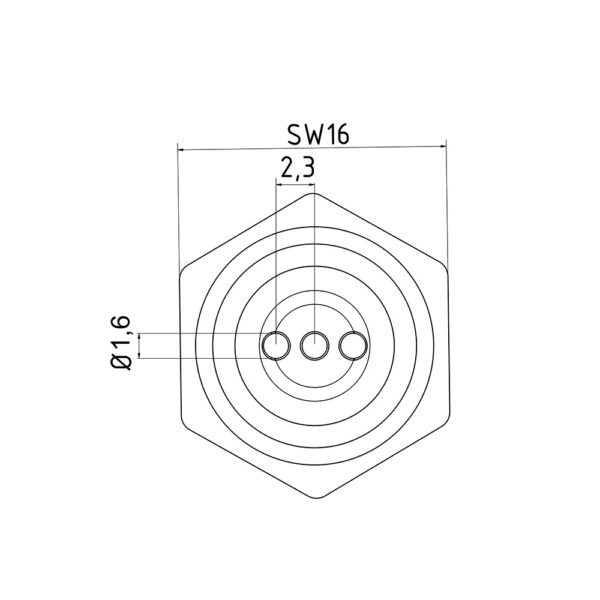

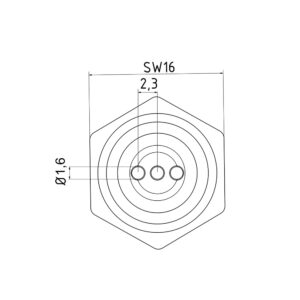

Maßzeichnung HIRT-LINE Kunststoff Düse gerade Bohrung 3xØ1,6mm – KU-1-DU-3-16
HIRT-LINE Kunststoff Düse gerade Bohrung 3xØ1,6mm – KU-1-DU-3-16

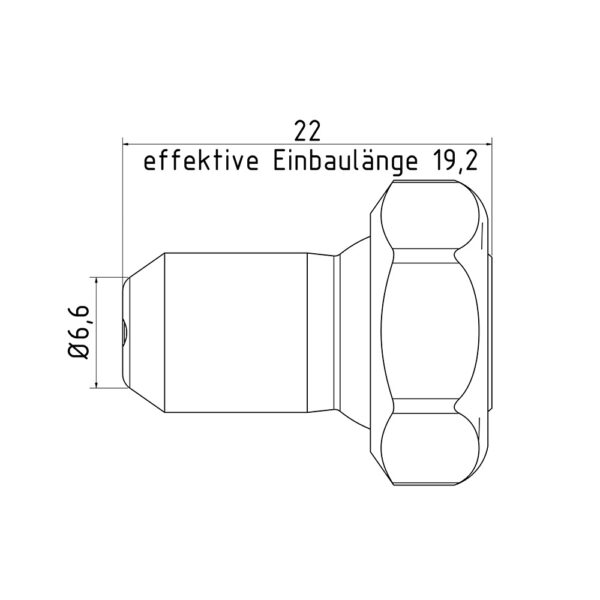

Maßzeichnung HIRT-LINE Kunststoff Düse gerade Bohrung 3xØ1,6mm – KU-1-DU-3-16

HIRT-LINE Kunststoff Düse gerade Bohrung 3xØ1,6mm – KU-1-DU-3-16

HIRT-LINE Kunststoff Düse gerade Bohrung Ø5,0mm – KU-1-DU-50 HIRT-LINE Kunststoff Düse gerade Bohrung Ø5,0mm – KU-1-DU-50
HIRT-LINE Kunststoff Düse mit Schlitz 7x2,0mm – KU-1-DU-72 HIRT-LINE Kunststoff Düse mit Schlitz 7×2,0mm – KU-1-DU-72

9,56€

exkl. 19 % MwSt. zzgl. Versandkosten

HIRT-LINE Kunststoff Düse gerade Bohrung 3xØ1,6mm – KU-1-DU-3-16

  • Systemdurchlass: Ø 5,8 mm
  • Systemgewinde: M14 × 1,0
  • Einsatzbereich: −30 °C bis +100 °C

Technische Daten & Downloads ↓

Availability: Vorrätig Artikelnummer: KU-1-DU-3-16

Beschreibung

HIRT-LINE · Artikel KU-1-DU-3-16 · TYP-1

HIRT-LINE Kunststoff Düse gerade Bohrung 3xØ1,6mm – KU-1-DU-3-16

Düsenausführung für die gezielte Kühlmittelzufuhr an der Bearbeitungsstelle.

Technische Daten und Ausführung

Artikelnummer KU-1-DU-3-16
Systemzuordnung HIRT-LINE TYP-1
Ausführung Hirt-Line Kunststoff Düse gerade Bohrung 3xØ1,6mm für HIRT-LINE TYP-1 (1/4″). Düsenkörper aus POM-C mit Mutter aus Edelstahl 1.4305 (V2A).
Ausführung Systemdurchlass: Ø 5,8 mm
Ausführung Systemgewinde: M14 × 1,0
Einsatzbereich −30 °C bis +100 °C
Weitere Produktdetails

Hirt-Line Kunststoff Düse gerade Bohrung 3xØ1,6mm (KU-1-DU-3-16)

Hirt-Line Kunststoff Düse gerade Bohrung 3xØ1,6mm für HIRT-LINE TYP-1 (1/4″). Düsenkörper aus POM-C mit Mutter aus Edelstahl 1.4305 (V2A).

  • Artikelnummer: KU-1-DU-3-16
  • Systemdurchlass: Ø 5,8 mm
  • Systemgewinde: M14 × 1,0
  • Einsatzbereich: −30 °C bis +100 °C

Die gerade Mehrlochdüse verteilt das Kühlmittel über drei Bohrungen mit jeweils Ø 1,6 mm. Vor der Montage Systemgröße und Anschluss an der Maschine prüfen.

Fragen zu KU-1-DU-3-16

Welche Ausführung ist KU-1-DU-3-16?

HIRT-LINE Kunststoff Düse gerade Bohrung 3xØ1,6mm – KU-1-DU-3-16. Systemdurchlass: Ø 5,8 mm

Wo finde ich die technischen Unterlagen?

Die PDF-Unterlagen sind oben direkt verlinkt. Die Produktübersicht behandelt das TYP-1-System. Der Gesamtkatalog enthält die HIRT-LINE-Systeme und ihr Zubehör.

HIRT-LINE Systemgrößen vergleichen

Sie möchten Baugröße, Adapter oder Düse für Ihre Maschine auswählen? Die HIRT-LINE Übersicht mit vier Systemgrößen führt zu passenden Kühlmittelschläuchen, Komponenten und Auswahlhilfen für Werkzeugmaschinen, Schleifmaschinen und Fertigungsanlagen.

Freigegebene Unterlagen

Passende Kataloge und Datenblätter

Öffnen Sie das gewünschte PDF in einem neuen Browserfenster. Dort können Sie es ansehen, speichern oder ausdrucken.

HIRT-LINE Gesamtkatalog 2026
PDFGesamtkatalog 2026

HIRT-LINE Edelstahl-Kühlmittelschläuche

Systemübersicht zu Typ 0, Typ 1, Typ 2 und Typ 3 mit Komponenten, Düsen, Adaptern und Zubehör.

PDF öffnen

Weitere Kataloge und freigegebene Datenblätter finden Sie im SKANTEK Downloadcenter.

Alle Downloads ansehen

Zusätzliche Informationen

Gewicht 6 kg
Artikel

Runddüse
Variante

1/4", Edelstahl, gerade, Kunststoff
Marke

HIRT LINE
Typ

TYP-1(100 bar)
Artikelnummer KU-1-DU-3-16
EAN 4872363134908
HAN KU-1-DU-3-16
