Name: CapJet Kühlmitteldüse 1/4 NPT/BSPT CJ07530 | SKANTEK
SKU: CJ07530
Price: 87.65 EUR
Availability: InStock

CapJet Kühlmitteldüse 1/4 NPT/BSPT, Ø 4,06 mm (CJ07530)

87,65€

exkl. 19 % MwSt. zzgl. Versandkosten

QPM CapJet CJ07530 zur Montage auf einem passenden 1/4 NPT-/BSPT-Rohrnippel.

Auslass: Ø 4,06 mm; ohne Verlängerung
Maximal 10 bar; maximale Betriebstemperatur 70 °C
Gehäuse aus Acetal, Kugel und gegebenenfalls Verlängerung aus Edelstahl
Verpackungseinheit: 5 Stück

Artikelnummer: CJ07530

Beschreibung
Downloads
Zusätzliche Informationen
Produktsicherheit

Beschreibung

QPM CapJet · Artikel CJ07530

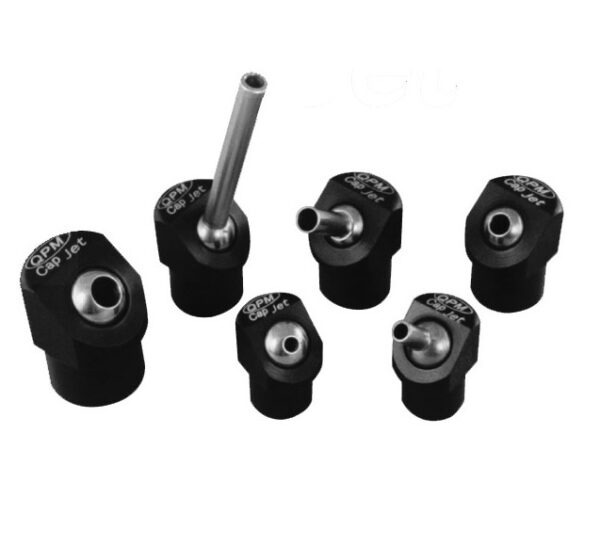

CapJet Kühlmitteldüse CJ07530 – 1/4 NPT/BSPT

Die CapJet Kühlmitteldüse 1/4 NPT/BSPT CJ07530 wird wie eine Rohrkappe auf einen passenden Rohrnippel mit Außengewinde geschraubt. Der verstellbare Kugeleinsatz richtet den Kühlmittelstrahl zur Bearbeitungsstelle aus. Diese Ausführung besitzt Ø 4,06 mm am Auslass und ist ohne Verlängerung ausgeführt.

Rohranschluss (Innengewinde)1/4 NPT/BSPT

AuslassØ 4,06 mm

Verlängerung L0 mm

Artikel / VECJ07530 · 5 Stück

Technische Daten & Anwendung

Für starre Kühlmittelverrohrungen

Die Kappenbauform eignet sich für fest eingerichtete Werkzeugmaschinen mit starrer Kühlmittelzuführung. Prüfen Sie Rohrgewinde, Dichtfläche, Freiraum und Strahlausrichtung vor der Bestellung. Der Düsendurchlass ist gemeinsam mit Pumpenförderleistung und Anzahl der eingesetzten Düsen auszuwählen.

Herstellerangaben für CJ07530
Maximaler Druck	10 bar / 150 PSI
Maximale Betriebstemperatur	70 °C / 160 °F
Werkstoffe	Gehäuse: Acetal; Kugel und Verlängerung: Edelstahl
Zeichnungsmaß A	0.94″ ≈ 23,88 mm
Zeichnungsmaß B	0.75″ ≈ 19,05 mm
Zeichnungsmaß C	0.63″ ≈ 16,00 mm

Millimeterwerte sind aus den Zollangaben gerundet. Die Lage der Maße A, B und C entnehmen Sie der Zeichnung im Produktblatt. Beachten Sie die Druckgrenzen aller angeschlossenen Komponenten.

Weitere CapJet-Ausführungen vergleichen

Downloads

CapJet Produktblatt & Maßzeichnung

Die Original-Katalogseite 5 enthält CJ07530, Maßzeichnung, Variantenübersicht und Betriebsgrenzen. Gleichen Sie die Artikelnummer mit Ihrer Bestellung ab.

CapJet Produktblatt (PDF)

CapJet Katalogseite 5 öffnen

QPM Gesamtkatalog (PDF)

Freigegebene Unterlagen
