QPM AL360 AL1818 · Standardset · 22 Radialverbinder, 3 Runddüsen und 2 Anschlussstücke · 2 mm, 3,5 mm und 6,5 mm · 1 Set

HIRT-LINE Ringdüsen Set Ø= 60mm (1x 0-WV-R, 20x 0-DU-R) – 0-GS-R HIRT-LINE Ringdüsen Set Ø= 60mm (1x 0-WV-R, 20x 0-DU-R) – 0-GS-R
AL3601pdf.jpg QPM AL360 AL1819 · Gelenkschlauch / Radialverbinder · 305 mm · 22 Radialverbinder

47,96€

exkl. 19 % MwSt. zzgl. Versandkosten

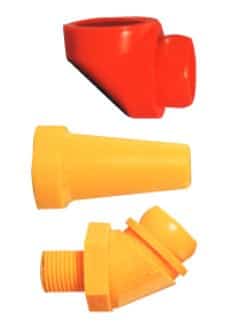

QPM AL360 AL1818: Standardset für das modulare Kühlmittelschlauchsystem. Lieferumfang: 22 Radialverbinder, 3 Runddüsen und 2 Anschlussstücke. Düsendurchmesser: 2 mm, 3,5 mm und 6,5 mm. Anschlussgewinde: 1/8 NPT/BSPT und 1/4 NPT/BSPT. Gesamtlänge: 335 mm.

  • Bauteilart: Standardset
  • System: AL360
  • Lieferumfang: 22 Radialverbinder, 3 Runddüsen und 2 Anschlussstücke
  • Düsendurchmesser: 2 mm, 3,5 mm und 6,5 mm
  • Verpackungseinheit: 1 Set
Availability: Vorrätig Artikelnummer: AL1818

Beschreibung

QPM AL360 · Artikel AL1818

AL360 AL1818 – Standardset 22 Radialverbinder, 3 Runddüsen und 2 Anschlussstücke · 2 mm, 3,5 mm und 6,5 mm

QPM AL360 AL1818: Standardset für das modulare Kühlmittelschlauchsystem. Lieferumfang: 22 Radialverbinder, 3 Runddüsen und 2 Anschlussstücke. Düsendurchmesser: 2 mm, 3,5 mm und 6,5 mm. Anschlussgewinde: 1/8 NPT/BSPT und 1/4 NPT/BSPT. Gesamtlänge: 335 mm.

Technische Daten

QPM AL1818
Artikelnummer AL1818
Bauteilart Standardset
System AL360
Lieferumfang 22 Radialverbinder, 3 Runddüsen und 2 Anschlussstücke
Düsendurchmesser 2 mm, 3,5 mm und 6,5 mm
Anschlussgewinde 1/8 NPT/BSPT und 1/4 NPT/BSPT
Gesamtlänge 335 mm
System-Innendurchmesser 10 mm (3/8″)
Material Acetal (POM)
Maximaler Systemdruck bis 6 bar, abhängig von der Anwendung
Maximale Betriebstemperatur 50 °C
Verpackungseinheit 1 Set

Anwendung dieser Ausführung

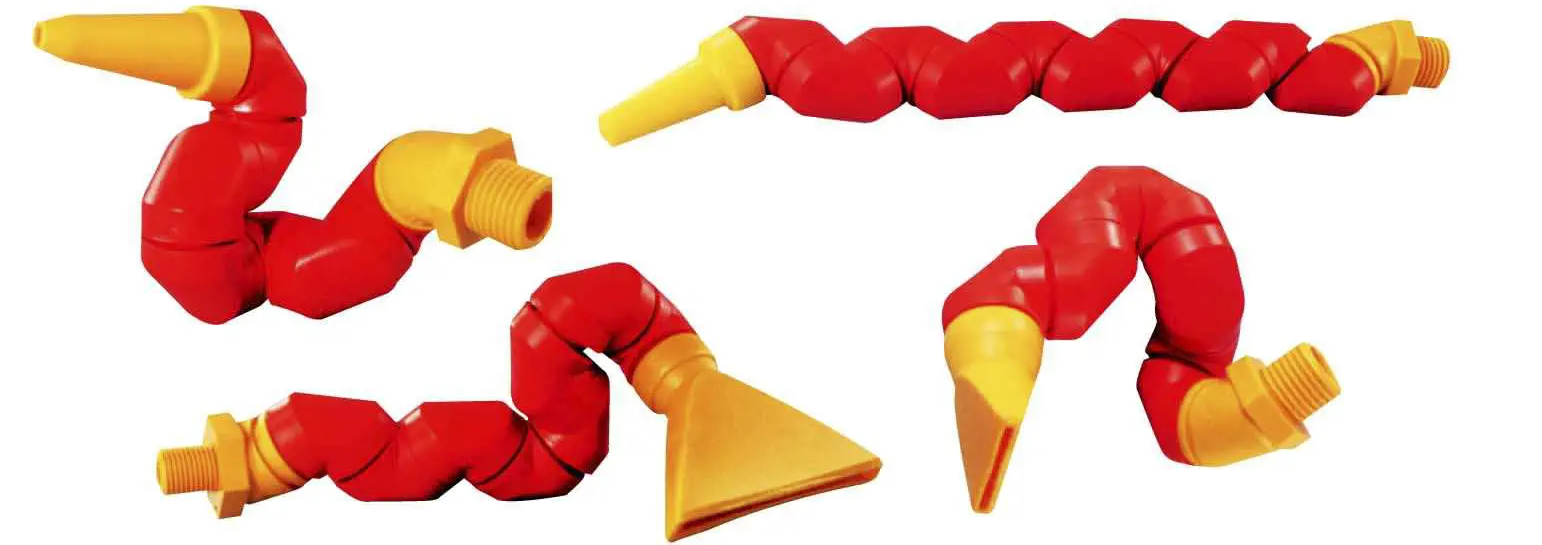

Die AL360-Komponenten ermöglichen eine bewegliche Führung des Kühlmittels zur Bearbeitungsstelle. Verwenden Sie die zur gewünschten Schlauchführung, Anschlussgröße und Düsenform passenden Systembauteile.

AL360-Ausführungen und Auswahlhilfe →

Freigegebene Unterlagen

Passende Kataloge und Datenblätter

Öffnen Sie das gewünschte PDF in einem neuen Browserfenster. Dort können Sie es ansehen, speichern oder ausdrucken.

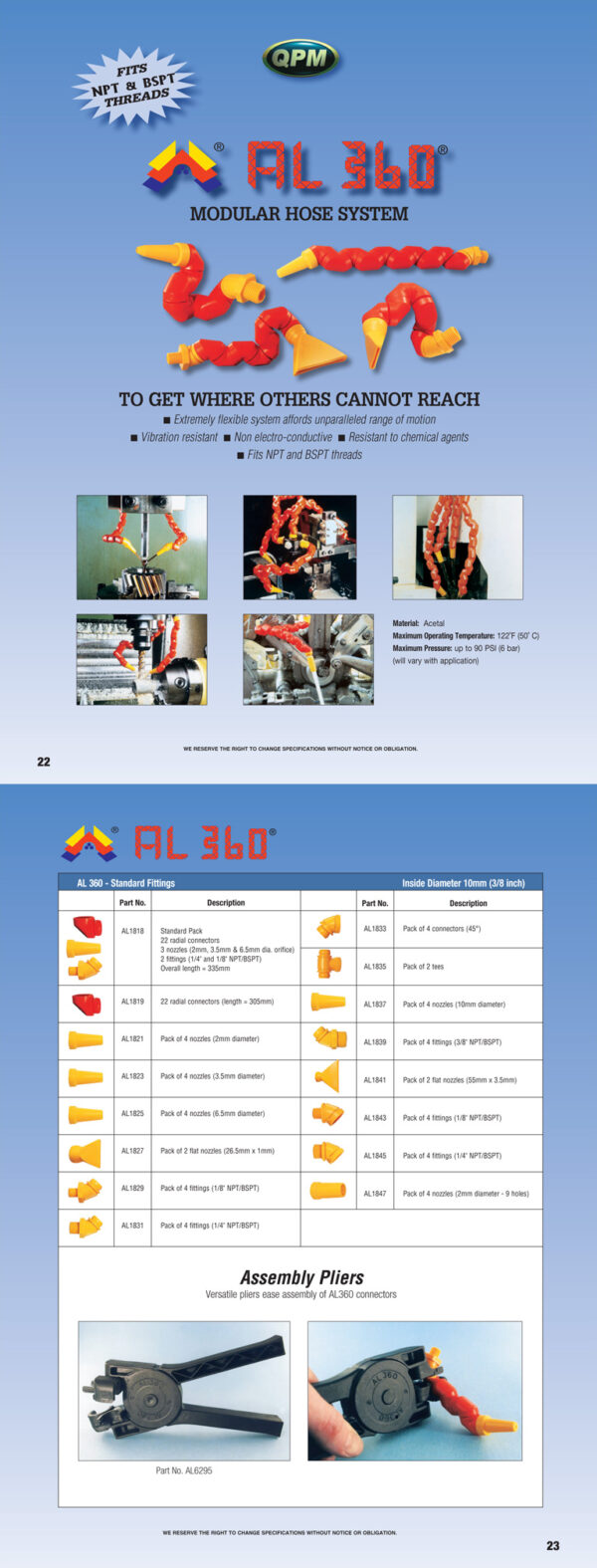

QPM CNC-Kühlmitteldüsen Gesamtkatalog
PDF36 Seiten

QPM CNC-Kühlmitteldüsen

Produktprogramm für unterschiedliche Maschinenanschlüsse, Druckbereiche, Düsenformen und Kühlmittelanwendungen.

PDF öffnen

Weitere Kataloge und freigegebene Datenblätter finden Sie im SKANTEK Downloadcenter.

Alle Downloads ansehen

Zusätzliche Informationen

Gewicht 0,1 kg
Artikel

Grundelement, Kühlmittelschlauch
Variante

Kunststoff
Marke

QPM
Typ

AL360(6.7 bar)
Artikelnummer AL1818
EAN 4872363131600
HAN AL1818
