Kühlmittelschlauch für CNC-Schleifmaschinen auswählen

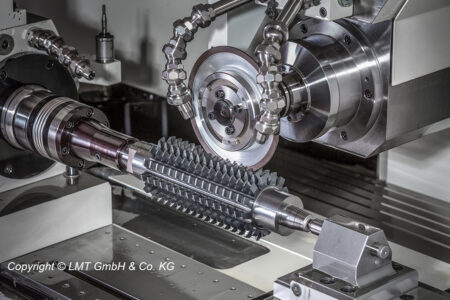

Ein Kühlmittelschlauch für CNC-Schleifmaschinen muss zur Maschinengeometrie und zur Versorgung der Schleifzone passen. HIRT-LINE ermöglicht eine äußere Kühlmittelzufuhr mit ausrichtbaren, verschraubbaren Gelenken und unterschiedlichen Düsenformen.

Schleifverfahren und Einbausituation erfassen

Beim Rundschleifen, Flachschleifen, Innenschleifen und Werkzeugschleifen unterscheiden sich Zugänglichkeit und Kontaktzone. Wählen Sie den Aufbau anhand von Schleifscheibe, Werkstück, Drehrichtung und verfügbarer Einbaulage. Werkzeug- und Maschinenbewegungen müssen kollisionsfrei möglich bleiben.

Düsenform zum Schleifprozess auswählen

Für eine breitere Versorgung kommen geeignete HIRT-LINE Flachdüsen infrage. Bei innenliegenden Kontaktzonen sind Innenschleifdüsen gesondert nach Durchmesserbereich und Drehrichtung auszuwählen. Die Systemgröße allein entscheidet nicht über die passende Düse.

Versorgung als Gesamtsystem betrachten

Prüfen Sie verfügbaren Volumenstrom, Druckverluste, Düsenquerschnitt und die Freigaben sämtlicher Komponenten. Eine höhere Pumpenleistung allein belegt keine wirksame Versorgung der Schleifzone. Strahlrichtung, Abstand und Strahlbild müssen zur Anwendung passen.

Einrichten und Ergebnis kontrollieren

1. Maschinenadapter und Befestigung festlegen.
2. Leitungsweg und Düse zusammenstellen.
3. Strahl auf die vorgesehene Zielzone ausrichten und Gelenke fixieren.
4. Bewegungswege und Versorgung prüfen.
5. Oberfläche, Maßhaltigkeit und Scheibenzustand unter gleichen Bedingungen vergleichen.

Der ausführliche Leitfaden zur Kühlmittelzufuhr beim Schleifen erklärt Kontaktzone, Strahlführung und Prüfmerkmale.

Passendes HIRT-LINE System auswählen

Vergleichen Sie HIRT-LINE Kühlmittelschläuche aus Edelstahl mit vier Systemgrößen. Die Baugrößen TYP-0 (1/8″), TYP-1 (1/4″), TYP-2 (1/2″) und TYP-3 (3/4″) unterscheiden sich in Durchlass und Elementgewinde. Maschinenadapter, Gelenk- und Winkelelemente sowie Düsen werden passend zur Anwendung zusammengestellt.

Die HIRT-LINE Auswahlhilfe führt vom Maschinenanschluss bis zur Düse. Berücksichtigen Sie Einbauraum, Medium, Betriebsdruck und benötigten Volumenstrom; die Freigaben des vollständigen Aufbaus sind maßgeblich.
