Odd Ball Kugeldüse Adapter 12mm, TYPE 2, ACETAL VE=5 Stück

0 out of 5

47,98

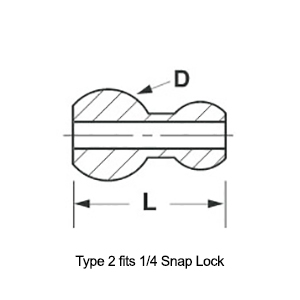

12MM, TYPE #2, Acetal

Availability: Vorrätig Artikelnummer: OB06504

Beschreibung

Adapter für Kühlmittelschlauch - OddBall

Erhältlich in Anschlussgewinde: 10-12-14-15-22 mm-1/2"-5/8"
Kunststoff oder Messing Adapter erhältlich

OddBall Adapter ermöglichen die Verwendung von Loc Line und Snap Loc Line Kühlmittelschläuchen und Ihren Düsen an Ihrer CNC Drehmaschine


1/4" LOC LINE

1/4" SNAP LOC LINE

1/8" NPT/ BSPT

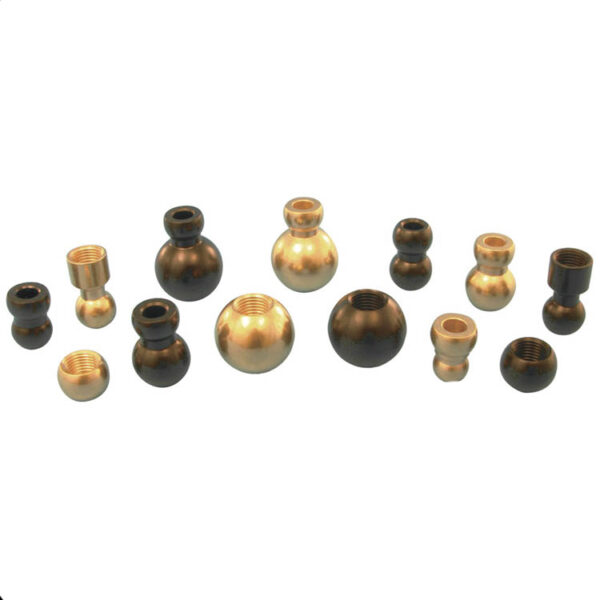

4 verschiedene Adapter

TYPE1-2-3-4

Erhältlich in Anschlussgewinde: 10-12-14-15-22 mm-1/2"-5/8"-1/8 NPT/ BSPT
Kunststoff oder Messing Adapter erhältlich

OddBall Adapter ermöglichen die Verwendung von Loc Line und Snap Loc Line Kühlmittelschläuchen und Ihren Düsen an Ihrer CNC Drehmaschine

ADAPTER Acetal TYPE 1-2-3-4

Anschlussgewinde: 10-12-14-15-22 mm-1/2"-5/8"-1/8 NPT/BSPT

Technische Daten

  • Material: Acetal/ Messing
  • Maximale Arbeitstemperatur: 70/ 150°C
  • Maximaler Druck: 10/ 33 bar
  • Anschluss: 10-12-14-15-22 mm-1/2"-5/8"-1/8 NPT/BSPT

Einsatzbereiche

  • CNC Drehzentrum
  • CNC-Mehrachsenschleifmaschine
  • CNC Horizontale Bearbeitungszentrum
  • Vertikale Drehzentren
  • CNC Drehmaschinen
  • Schleifmaschine


ADAPTER Messing TYPE 1-2-3-4

Anschlussgewinde: 10-12-14-15-22 mm-1/2"-5/8"-1/8 NPT/BSPT

Technische Daten

  • Material: Acetal/ Messing
  • Maximale Arbeitstemperatur: 70/ 150°C
  • Maximaler Druck: 10/ 33 bar
  • Anschluss: 10-12-14-15-22 mm-1/2"-5/8"-1/8 NPT/BSPT

Einsatzbereiche

  • CNC Drehzentrum
  • CNC-Mehrachsenschleifmaschine
  • CNC Horizontale Bearbeitungszentrum
  • Vertikale Drehzentren
  • CNC Drehmaschinen
  • Schleifmaschine


Anwendung


Vorteile

  • OddBall Adapter ermöglicht die Verwendung von metrischen oder Inch Passungen und entsprechenden Düsen
  • Adapter für Kühlmittelschläuche und Kühlmitteldüsen, die Ihre bevorzugten Schläuche und Düsen an Ihre CNC-Drehmaschine anpassen
  • Ermöglicht die Verwendung von Loc-Line*, Snap-Loc** und 1/8 NPT/BSPT-Anschlüssen an CNC-Drehmaschinen, die Schraubverschlusskugeln verwenden.
  • Größen verfügbar, um fast jede Maschine oder Werkzeughalterung anzupassen
  • Wählen Sie das Material aus Acetal für niedrige Drücke bis zu 150 psi (10 bar) †
  • Wählen Sie das Material aus Messing für höhere Drücke bis zu 500 psi (33 bar)
  • Material: :Acetal bis max. 10 bar, Temp. max: 70 Grad
  • Material: Messing bis max. 33 bar, Temp. max. 150 Grad
  • Passend für NPT und BSPT Gewinde
  • Kompakte Bauweise

Montage

Mit den OddBall Adaptern Einsätzen wird jede einfache Kühlmittelbohrung innerhalb von Sekunden komplett. Einfach in die Kühlmittelbohrung einpassen, festziehen, Kühlmitteldüse aufschrauben, testen und gegebenenfalls anpassen – fertig.

Einfache Anpassung

Die Einschraub-Kühlmitteldüse ist dann individuell justierbar. OddBall Adapter ermöglichen ein einfaches Wechseln aller Düsen und Schläuche. Die Düsen können anschliessend in verschiedenen Positionen fixiert werden.

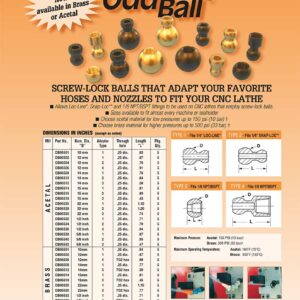

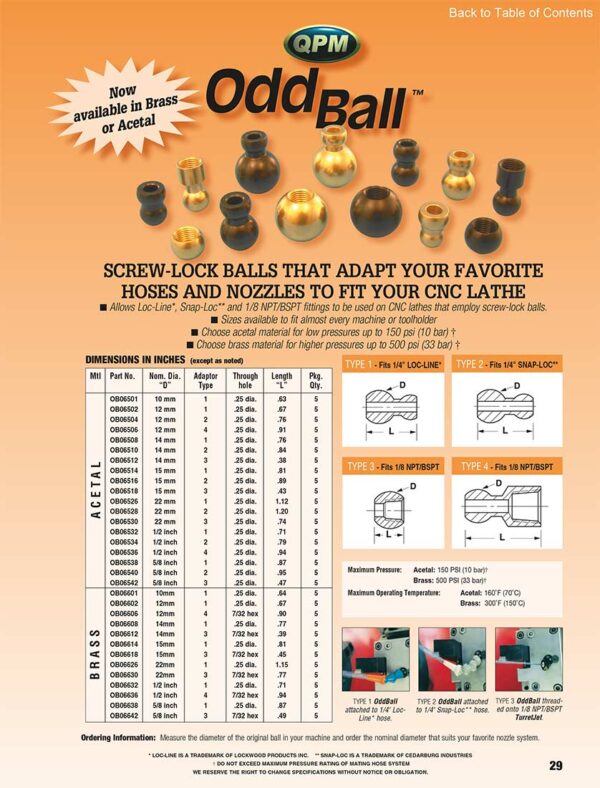

Katalogseite

Odd Ball Adapter für Loc Line und Snap Loc Line Kühlmittelschlauch und viele andere Düsen

Zusätzliche Informationen

Gewicht 0,1 kg
Artikel

Kugeldüse, Maschinenadapter

Variante

12 mm

Marke

QPM

Typ

OddBall(10/33 bar)

Artikelnummer OB06504
EAN 4872363123216
HAN OB06504
