Lolli Pop Kugeldüse Kupferrohr 22mm, 3/16 Rohr X 152.4 mm Rohrlänge VE=5 Stück

0 out of 5

96,77

22MM, 3/16 INCH Rohr, 3,0 mm Düse

Availability: Vorrätig Artikelnummer: LP05522

Beschreibung

Kugeldüse Kühlmitteldüsen LolliPop mit Kupferrohr

Messingkugel-Kupferrohr

Erhältlich in Kugel-Durchmesser: 7-8-9-10-12-14-15-16-18-22 mm-3/8"- 1/2"-5/8"-9/16"

Ideal um den Kühlmittelstrahl direkt auf die Schneide zu konzentrieren, fixiert per Sicherungsschraube


lollipopo kuehlmittelduese kugelduese

lollipop-kuehlmittelduese-kugelduese-zeichnung-daten

7-8-9-10-11-12-14-15-16-18-22 mm

3/8"-1/2"-5/8"


lollipop-kuehlmittelduese-kugelduese-anwendung

lollipopo kuehlmittelduese kugelduese

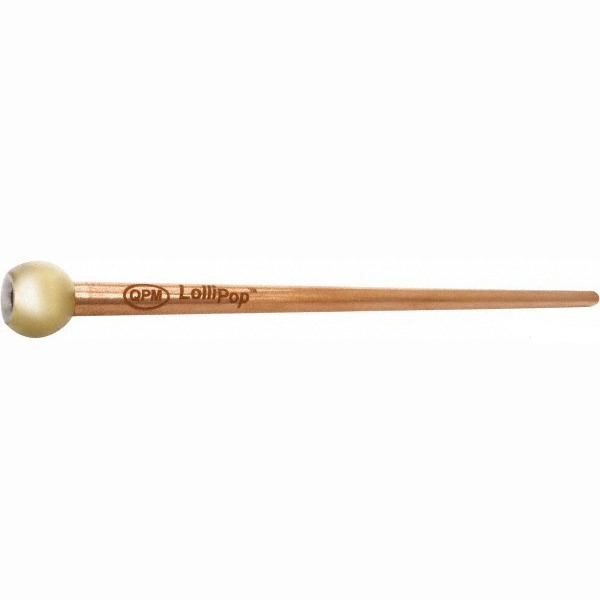

Biegsame Kugeldüse- LOLLIPOP

Durchmesser: 8-9-10-11-12-14-15-18-22 mm-3/8"-1/2"-5/8"

Technische Daten

  • Material: Kugel: Messing Rohrl: Kupfer
  • Maximale Arbeitstemperatur: 150°C
  • Maximaler Druck: 33 bar
  • Verstellwinkel: frei wählbar, Sicherungsschraube inklusive
  • 10-12-14-15-18-22 mm- 1/2"- 3/8"-5/8"
  • Düsendurchmesser/Auslass: 2.8 mm 4.1 mm

Einsatzbereiche

  • CNC Drehzentrum
  • CNC-Mehrachsenschleifmaschine
  • CNC Horizontale Bearbeitungszentrum
  • Vertikale Drehzentren
  • CNC Drehmaschinen
  • Schleifmaschine
  • Werkzeughalter
  • Bohrstangenhalter
  • Werkzeugrevolver

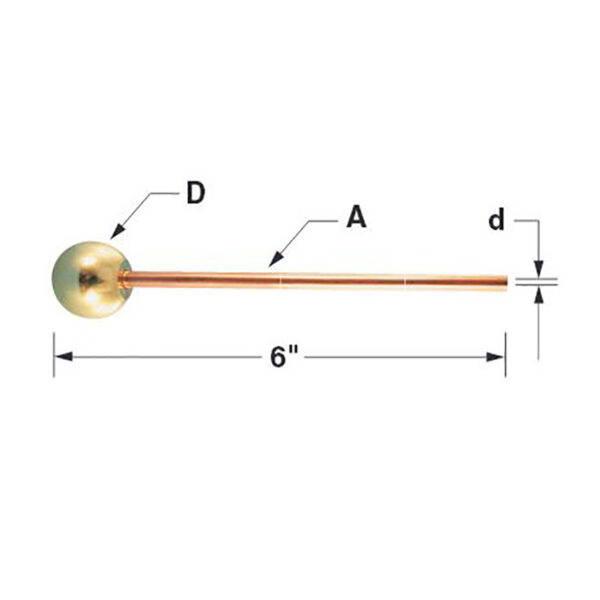

lollipop-kuehlmittelduese-kugelduese-zeichnung-daten

Maßtabelle

maßtabelle lolloipop kugelduese kühlmittelduese
maßtabelle lolloipop kugelduese kühlmittelduese

lollipop-kuehlmittelduese-kugelduese-anwendung

Anwendung LOLLIPOP Kugeldüse

im Werkzeugrevolver

Einsatzbereiche

  • CNC Drehzentrum
  • CNC-Mehrachsenschleifmaschine
  • CNC Horizontale Bearbeitungszentrum
  • Vertikale Drehzentren
  • CNC Drehmaschinen
  • Schleifmaschine
  • Werkzeughalter
  • Bohrstangenhalter

Vorteile

  • Treffsicherheit auf beliebiges Ziel über der Montageebene
  • Kugeldüse mit integriertem Kupferrohr für alle CNC Drehmaschinen
  • Schneiden Sie einfach das Kupferrohr auf die gewünschte Länge und biegen Sie es nach Bedarf in die gewünschte Position
  • Platzsparendes Design, ideal für enge Räume
  • Geeignet für Maschinen mit angetriebenen Werkzeugen
  • Unbegrenzte Einstell-Möglichkeiten
  • Maximale Druckbelastung bis 500 psi (33 bar)
  • Größen für nahezu jede Maschine oder Werkzeughalter verfügbar
  • 3/16"-Rohre für einfaches Biegen oder 1/4"-Rohre für max. Durchfluss
  • Maximaler Druck von 33 BAR
  • Leicht austauschbar
  • Wählen Sie die Düsenöffnung entsprechend Ihrer Anwendung und verbauten Kühlmitteldüse
  • Leicht einstellbar für präzise Platzierung des Kühlmittelstrahles
  • Wählen Sie größere Öffnungen für maximalen Durchfluss

Montage

Mit der Kugeldüse LolliPop wird jede Kühlmittelbohrung innerhalb von Sekunden perfekt einstellbar. Einfach in die Kühlmittelbohrung einschrauben, Sicherungsschraube festziehen, ausrichten, testen und gegebenenfalls anpassen – fertig.

Einfache Anpassung

Die LolliPop Kugeldüse Kühlmitteldüse ist individuell justierbar und verfügt über ein leicht verstellbares biegsames Kupferrohr , einer Kugel aus Messing, was ein einfaches Wechseln ermöglicht. Die Düsen können in verschiedenen Positionen fixiert werden.

Unterstützung beim Einstellen

Zur Unterstützung beim Einstellen des Kühlmittelstrahls kann das Kupferrohr in die gewünschte Position gebogen werden.

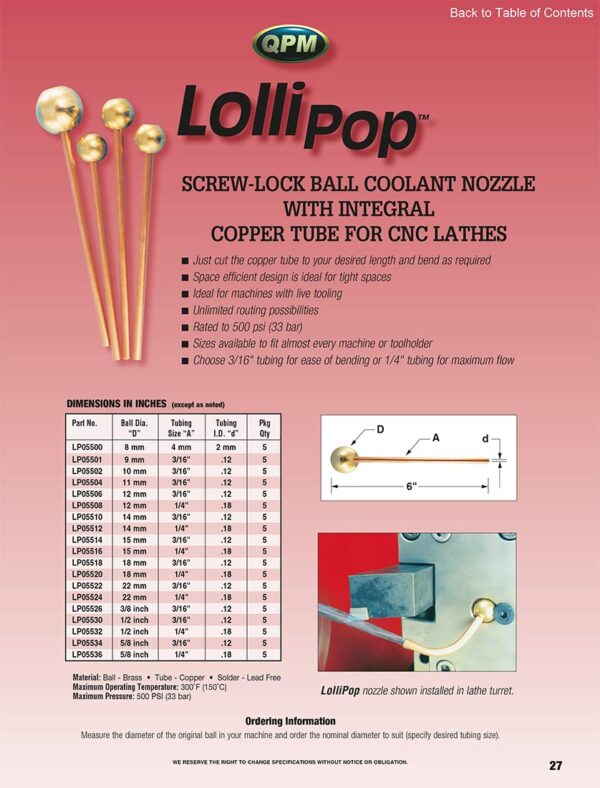

Katalogseite

Katalog Übersicht Lollipop Kugeldüse Kühlmitteldüsen

Zusätzliche Informationen

Gewicht 0,1 kg
Artikel

Kugeldüse, Kupferrohr Düse

Variante

3/16", 22 mm

Marke

QPM

Typ

LolliPop(33 bar)

Artikelnummer LP05522
EAN 4872363123094
HAN LP05522
