DEMANDERS Schraubstöcke
Schraubstock, Bohrschraubstöcke, Maschinenschraubstöcke
DEMANDERS Schweden
Pneumatisch oder konventionell
“Eine der bekanntesten Marken der schwedischen Werkzeugindustrie trägt zur hohen Qualität und minimalen Wartung in Ihrer Fertigung bei.
Mit Schraubstöcken von Demanders erhalten Sie ein erstklassiges Produktionswerkzeug. Die von uns entwickelte Konstruktion basiert auf langjähriger Erfahrung und umfassendem Fachwissen aus der Fertigungsindustrie. Unsere Schraubstöcke bieten hohe Effizienz in Ihrer Produktion, Qualitätssicherung und Präzision. Schwedische Qualität, Präzision und Flexibilität führen zu hochwertiger Produktion und Endprodukt.
DEMANDERS Bohr- / Maschinen Schraubstock Nr. 95, 130 und 150
Grundkörper aus hochwertigem Gusseisen. Schraubspindel und Backen aus Stahl. Die Backen haben quadratische Nuten im oberen Teil, wobei eine der Backen mit vertikalen und horizontalen V-Nuten versehen ist.”
| Technische Daten | NR-95 | NR-130 | NR-150 |
|---|---|---|---|
| Backenbreite | 95 mm | 130 mm | 150 mm |
| Spannweite | 125 mm | 168 mm | 168 mm |
| Backenhöhe | 38 mm | 38 mm | 38 mm |
| Gesamte Höhe | 94 mm | 96 mm | 96 mm |
| Länge Grundkörper | 260 mm | 310 mm | 310 mm |
| Center-to-Center Befestigungsnuten | 127 mm | 162 mm | 182 mm |
| Befestigungsnuthöhe | 20 mm | 20 mm | 20 mm |
| Gewicht | 8,9 kg | 13,8 kg | 16,3 kg |
DEMANDERS Pneumatischer Bohr- Schraubstock NR 95L och 130L
Der Bohrschraubstock NR 95-L und NR 130-L von Demanders ermöglicht Ihnen ein schnelles Wechseln der Teile. Der pneumatische Zylinder wird über ein Fuß- oder Handventil gesteuert. Ansonsten sind sie identisch mit den manuellen..
| Specifikation | NR-95-L | NR-130-L |
|---|---|---|
| Backbredd | 95 mm | 130 mm |
| Spännvidd | 100 mm | 140 mm |
| Backhöjd | 38 mm | 38 mm |
| Total höjd | 105 mm | 107 mm |
| Stativlängd | 260 mm | 310 mm |
| C-C fästspår | 127 mm | 162 mm |
| Slaglängd | 5 mm | 5 mm |
| Spännkraft vid 7 bar | 3300 N | 3300 N |
| Vikt | 11 kg | 16 kg |
DEMANDERS Maschinen Schraubstock MS 125, 160 och 200
Die Parallelität der Demanders-Maschinenschraubstöcke beträgt +/- 0,01 mm. Die Konstruktion des Stativs ermöglicht eine einfache Ausrichtung in Bezug auf den Maschinentisch und die Möglichkeit, den Schraubstock seitlich zu montieren. Die geringe Bauhöhe gewährleistet eine stabile Konstruktion. Die Backen sind gehärtet und geschliffen.
Die Modelle MS 125-160-200 sind parallelgeschliffen und haben eine seitliche Bodenplanung im Winkel. Die Schraubstöcke werden mit engen Toleranzen hergestellt, was alle Montagearbeiten erleichtert. Die Maschinenschraubstöcke können auf Anfrage für spezielle Befestigungen angepasst werden.
| Specifikation | MS-125 | MS-160 | MS-200 |
|---|---|---|---|
| Backbredd | 125 mm | 160 mm | 200 mm |
| Spännvidd | 130 mm | 160 mm | 260 mm |
| Backhöjd | 39 mm | 49 mm | 55 mm |
| Längd | 300 mm | 375 mm | 480 mm |
| Total höjd | 89 mm | 109 mm | 125 mm |
| Vikt netto | 14 kg | 31 kg | 54 kg |
| Vikt brutto | 17 kg | 35 kg | 60 kg |
| Fotplatta vikt netto | 7 kg | 18 kg | 24 kg |

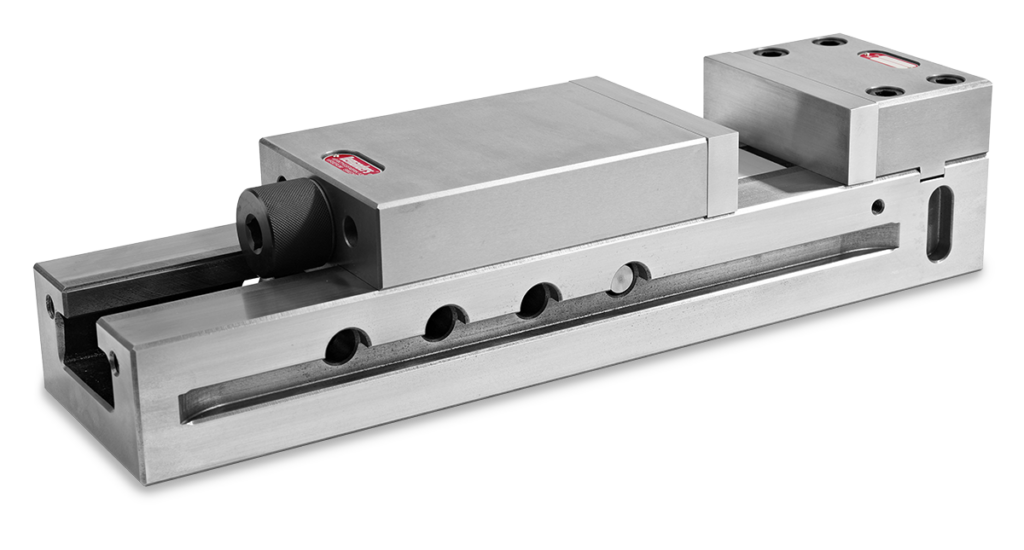

DEMANDERS Modul Schraubstock RS / Kraftverstärker
Demanders Modul Schraubstock RS – Qualität und Effizienz
Produktivitätssteigerung für CNC-Fräsmaschinen und Mehrfachbearbeitungsmaschinen
Der Demanders Modulschraubstock RS ermöglicht CNC-gesteuerten Fräsmaschinen, hoch effizienten Mehrfachbearbeitungsmaschinen und anderen Präzisionsbearbeitungsmaschinen, die geplante Qualität und hohe Produktionsrate zu erreichen. Der RS reduziert die Einrichtungszeiten, spart Zeit und bietet Flexibilität. Teure Maschinen erhalten eine verbesserte Verfügbarkeit. Der RS ist eine Produktivitätssteigerung.
Qualitätsgarantie und Präzision
Die hohe Präzision des RS-Schraubstocks ist das Ergebnis einer Reihe von Konstruktionsmerkmalen und hochwertigem Material. Das Material ist aufgrund seiner vibrationsdämpfenden Wirkung auch schonend für die Maschinen. Die einstellbare Backe des Schraubstocks ist abnehmbar, um den Aufbau und die Befestigung langer Teile zu ermöglichen. Die Backe verfügt außerdem über eine lange Führung, um eine sichere Qualität zu gewährleisten. Die Schraube ist vor Spänen und Schmutz geschützt – eine Finesse, die die Serviceausfälle reduziert. Die Platzierung der Schraube in der Mitte der Backe sorgt für größte Maßgenauigkeit.
Flexibilität und Anpassungsfähigkeit
Die kompakte Bauweise des RS mit einem Modulsystem für flexible Spannung ermöglicht eine wirtschaftliche Bearbeitung von kleinen Teilen oder großen Werkstücken, die viele Spannpunkte erfordern. Eine Vielzahl von Zubehörteilen wie verschiedene Backen, Kraftspanneinrichtungen und hydraulische Steuerung der beweglichen Backe ergänzen das Bild des Demanders RS-Schraubstocks als effizienten Wirtschaftsverstärker.
Benutzerfreundlichkeit und Langlebigkeit
Der RS-Schraubstock mit dem patentierten Kraftverstärker erleichtert das Einrichten, Bearbeiten und Wechseln. Das schwere und platzraubende Kurbeln gehört der Vergangenheit an. Das niedrige Anzugsmoment beseitigt das Risiko von Arbeitsverletzungen. Der in der Laufbacke eingebaute Kraftverstärker wird leicht mit einem Riegelschlüssel bedient. Zwei kurze Drehungen mit dem Riegelschlüssel (3/4 Umdrehungen) und der Druck auf das Werkstück beträgt drei bis vier Tonnen, je nach Modell. Die speziell entwickelte, patentierte Konstruktion mit wenigen beweglichen Teilen verleiht dem RS-Schraubstock eine lange Lebensdauer.
| Artikel | Spannkraft | Skalengraduierung |
|---|---|---|
| RS 125 | 3 ton | 1 – 3 ton |
| RS 150-200 | > 4 ton | 1 – 4 ton |
